SC30 - SC70 - SC130
Furuno

Furuno SC70 / SC130
Caractéristiques


Compas satellitaire Furuno SC70
Réf : IMD03452000
3500,00 € HT
(4200,00 € TTC)

Compas satellitaire Furuno SC130
Réf : IMD03470000
Prix, nous Consulter

    Points forts
  • SBAS compatible (EGNOS,WAAS, MSAS)
  • Données de précisions pour les infos SOG, COG, ROT et L/L
  • Suppression des problèmes de masquage de satellite par utilisation de systèmes multiples
  • Deux fois l'exigence d'embarcation haute vitesse de l'OMI, 20 ° / s
Furuno Compas Satellitaire SC70 / SC130

Furuno Compas Satellitaire SC70 / SC130

Furuno Compas Satellitaire SC70 / SC130

Les compas satellitaires SC-70 et SC-130 de Furuno sont les derniers compas satellitaires conçus avec la haute technologie FURUNO. La grande fiabilité de ces compas satellitaires apporte une grande précision aux autres équipements tels que Radar, Tracking Target (TT), Ecdis, AIS, Doppler et Pilote automatique.
L'utilisation des dernières technologies GNSS (Global Navigation Satellite System) apporte à tous les équipements de bord une haute précision d'information de cap. Les systèmes GPS, Galileo et GLONASS sont utilisés pour garantir une grande précision et une couverture constante.
Les SC-70 et SC-130 fournissent de nombreuses données incluant position GPS, SOG (vitesse fond), COG (route fond), ROT (vitesse de giration), et vitesse 3 axes (Proue, poupe et longitudinale). Toutes ces informations facilitent les manœuvres délicates tels que les accostages. Ces compas sans maintenance sont un grand atout pour tous types de navires.


Le SC-130 dispose d'une antenne trois capteurs qui lui assure une grande précision d'information de cap.

Grande précision de cap pour les pilote automatique, radar, TT, AIS, loch Doppler, Ecdis et sonar.

  • 0.25° (SC-130) Capteur idéal pour les navires de taille moyenne et grosse navigant dans des zones encombrées et demandant des manœuvres précises tel que les accostages.
  • 0.4° (SC-70) Capteur idéal pour les bateaux de petites et moyenne taille nécessitant une grande précision d'information de cap.

Approuvé en tant que capteur THD, GPS et ROTI*, selon les normes suivantes :

  • IMO MSC.116(73), IMO MSC.112(73), IMO MSC.526(13), IMO A.694(17),
  • IMO MSC.97(73), IMO msc.191(79), IMO MSC.302(87), IEC60945 Ed.4
  • IEC62288 Ed.2, IEC61162-1 Ed.4, IEC61162-2 Ed.1, IEC61162-450 Ed.1
  • IEC61108-1 Ed.2, ISO22090-3 Ed.2, ISO20272 Ed.1

* Afficheur RD-50 nécessaire

Utilisation des système GNSS Galileo et GLONASS pour une amélioration de la précision

  • Compatible SBAS (EGNOS, WASS, MSAS)
  • Données de précisions pour les infos SOG, COG, ROT et L/L
  • Suppression des problèmes de masquage de satellite par utilisation de systèmes multiples
Furuno Compas Satellitaire SC70 / SC130

Furuno Compas Satellitaire SC70 / SC130

Temps de démarrage extra court - 90 secondes

A la mise sous tension, il faut environ 90 secondes au système pour être opérationnel. (Le temps peut varier en fonction de l'environnement)

Caractéristiques

  • Aucune maintenance régulière, pas de coût récurent, pas de pièces mécaniques
  • Interfaçage au système de bord aisé par réseau Ethernet
  • Taux de suivi de giration élevé, 40°/sec (Double des spécifications IMO de 20°/sec)
  • Information de tangage/roulis de précision aux formats analogique et digital pour la stabilisation des équipements, Sonar, etc.
  • Affichage des vitesses de proue et de poupe pour des accostages sécurisés
  • Rétrofit aisé par utilisation des câbles existants

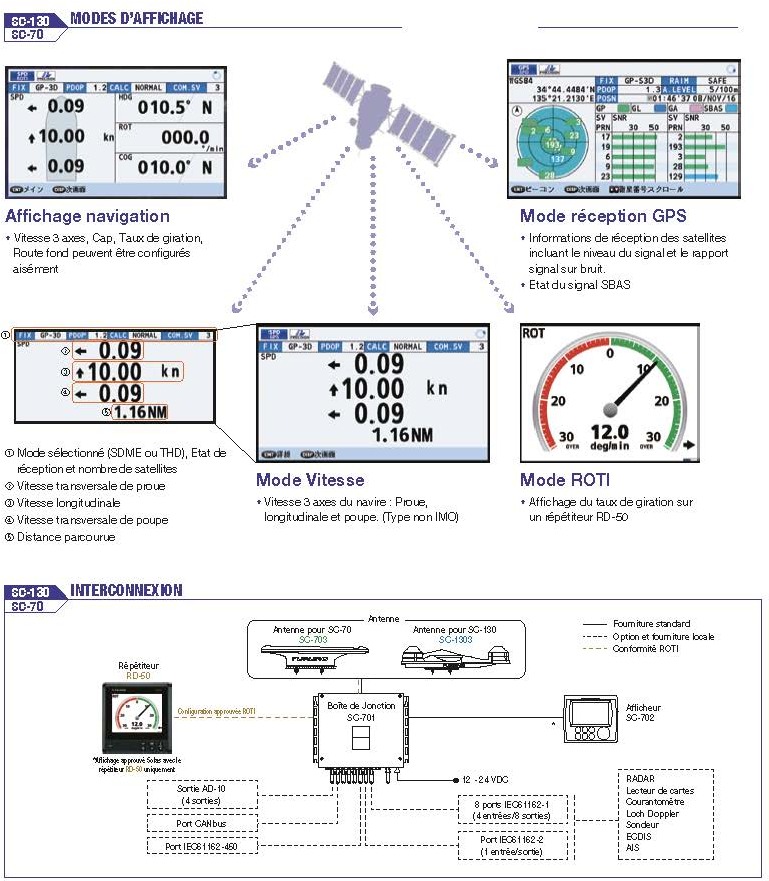

Mode affichage et interconnexion:

Furuno Compas Satellitaire SC70 / SC130




Spécifications techniques des compas satellitaires Furuni SC-70 et SC-130 :

Caractéristiques :
Nom du produit COMPAS SATELLITAIRE
Fréquence de réception 1575.42 MHz (GPS/GALILEO), 1602.5625 MHz (GLONASS)
Code de suivi C/A code (GPS), E1B (GALILEO), 1OF (GLONASS)
Précision de la position
(Fonction de l'activité lonosphérique et des réflexions)
GPS 10m environ (2drms, HDOP<4)
DGPS 5m environ (2drms, HDOP<4)
WAAS 3m environ (2drms, HDOP<4)
MSAS 7m environ (2drms, HDOP<4)
Précision de vitesse (SOG) 0.02kts RMS (5 satellites ou plus)
Précision de vitesse (VBW, SOG-) 0.2% de la vitesse ou 0.02 kts (5 satellites ou plus)
Précision de route SC-70 0.4° RMS, SC-130 0.25° RMS
Résolution de cap 0.1°, 0.01°, 0.001° (sélectionnable)
Taux de giration 40°/sec
Temps d'acquisition 90 sec environ
Précision attitude Tangage/roulis : 0.4° RMS
Résolution attitude 0.1°, 0.01°, 0.001° sélectionnable
Taux de giration 0.1°, 0.01°, 0.001° sélectionnable

AFFICHEUR :

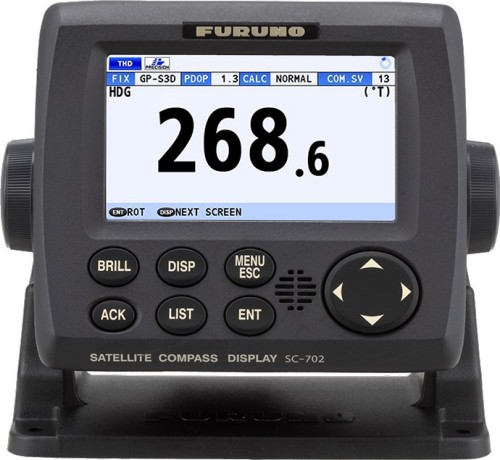

Ecran LCD couleur 4.3'', 95.04mm (L)x 87.12mm (H)
Résolution 480 x 272 dots (WQVGA)
Brillance 600 cd/m2
Contraste 17 niveaux
Mode d'affichage Cap, Navigation, Taux de giration, Mode vitesse (non IMO)
Distance de lecture 0.65 m nominal

INTERFACAGE (BOITE DE JONCTION) :
Nombres de ports (Boite de jonction)
IEC61162-2 1 port (1 entrée/1 sortie)
IEC61162-1 8 ports (4 entrées/8 sorties)
Entrée différentiel (Port5): RTCM SC-104 V2.3(RS-485), ITU-R M823
CANbus 1 port
AD-10 4 ports, sortie cap
RS-485 1 port, branchement de l'afficheur
LAN (IEC61162-450) Ethernet, 100BaseT-TX, connecteur RJ45

Sentences :
Données séries Entrée ACK, ACM, ACN, HBT, HDT*1, MSK, MSS, THS, VBW*2, VDR*2
Sortie ALC, ALF, ALR, ARC, DTM, GBS, GGA, GLL, GNS, GRS,
GSA, GST, GSV, HBT, HDG*2, HDM*2, HDT*1, HRM*2, MSK,
POS, RMC, ROT, THS,VBW*2, VDR*2, VHW*2, VLW*2, VTG,
XDR*2, ZDA
Données Ethernet Entrée ACK, ACM, ACN, HBT, HDT*1, MSK, MSS, THS, VBW*2, VDR*2
Sortie ALC, ALF, ALR, ARC, DTM, GBS, GGA, GLL, GNS, GRS, GSA,
GST, GSV, HBT, HDG*2, HDM*2, HDT*1, HRM*2, POS, RMC,
ROT, THS, VBW*2, VDR*2, VHW*2, VLW*2, VTG, XDR*2, ZDA
Sentences propriétaire PFEC GPatt, GPhve, GPimu, pireq, IIalr, pidat
PGN Entrée 059392/904, 060928, 061184, 126208/720/996
Sortie 059392/904, 060928, 061184, 065280 ,
126208/464/720/992/996,127250/251/252/257/258,
129025/026/029/033/044/291/539/540/545/547,
130310/312/314/316/577/578/822/823/842/843/845/846
Groupe de transmission IEC61162-450
Entrée MISC, SATD, NAVD, PROP
Sortie Arbitraire (SATD par défaut)
Autre fonction IEC61162-450 NTP, HTTP

ALIMENTATION :
Boîte de jonction 12-24 VDC: 2.1-1.1 A
Alimentation 100-115/220-230 VAC, 1 phase, 50-60 Hz et 24VDC

CONDITIONS ENVIRONNEMENTALES :
Température ambiante Antenne -25°C à +55°C (stockage : +70°C )
Afficheur/Boîte de jonction -15°C à +55°C
Humidité relative 95% ou moins à +40°C
Degré de protection Antenne IP56
Afficheur IP22 (IP35 en option)
Boite de jonction IP20 (IP22 en encastré)
Vibration IEC 60945 Ed.4


Furuno Compas Satellitaire SC70 / SC130


Garantie : 2 ans.
