GPS 15x - GPS 16x - GPS 18x
GPS 19x NMEA 0183 - NMEA 2000
Garmin GLO - PG200

Antenne et GPS intégré
Garmin 18x PC / USB / LVC
et 18x 5Hz

Garmin

compatible WAAS

GPS Garmin 18x PC
Réf. 010-00321-34
97,00 € TTC (80,83 € HT)

GPS Garmin 18x USB
Réf. 010-00321-31
97,00 € TTC (80,83 € HT)

GPS Garmin 18x LVC
Réf. 010-00321-36
91,00 € TTC (75,83 € HT)

GPS Garmin 18x 5Hz
Réf. 010-00321-37
174,00 € TTC (145,00 € HT)

gps garmin 18x pc usb lvc

Tarif à l'unité,
pour des quantités supérieures nous consulter



Le GPS Garmin 18x (PC, USB ou LVC) est une capteur GPS OEM haute-sensibilité pour une utilisation automobile, suivi de flotte et applications électroniques qui nécessite un récepteur GPS petit et très précis.

Le GPS Garmin 18x 5Hz est un capteur GPS OEM haute-sensibilité pour une utilisation de contrôle de machines, des applications de guidage ou agricoles qui nécessitent une position 5 Hz et des rapports de vitesse d'un GPS petit et très précis.

Utilisation dans des endroits où la place est limitée

Ce récepteur GPS compatible WAAS/EGNOS, 12 canaux parallèles, haute-sensibilitéest disponible en version série CMOS-level ou USB 2.0 haute-vitesse. Il possède un socle magnétique. Sa petite taille et son poids limité, fait du GPS 18x une solution idéale pour des applications où l'espace est limité.

Choississez votre type de connexion

Le GPS Garmin 18x offre 3 configurations différentes pour la connexion. Les 3 versions possède une mémoire non-volatile pour stocker les informations de configuration, une horloge temps réel et des données de sortie pour les applications performantes des utilisateurs.

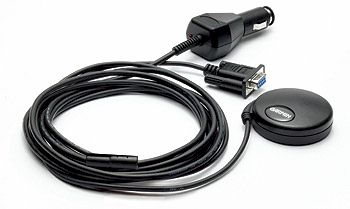

  • GPS 18x PC : il possède un connecteur série DB-9 pour le tranfert des données et un adaptateur allume-cigare pour l'alimentation. Il fournit des données en sortie au format NMEA 0183 (standard) ou au format propriétaire Garmin.
  • GPS 18x USB : il possède un connecteur USB (A-style) permettant à la fois le transfert de données et l'alimentation du GPS. Il fournit des données en sortie au format propriétaire Garmin uniquement.

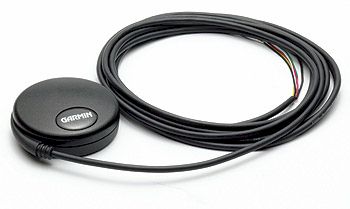

  • GPS 18x LVC : il possède un câble fils nus pour une connexion à de nombreuses applications. Il fournit des données en sortie au format NMEA 0183 (standard) ou au format propriétaire Garmin. Il fournit une sortie "pulse-per-second logic-level" avec un niveau de crête aligné à 1 microseconde du temps UTC.

GPS 18x 5Hz

Pour une meilleure précision, il offre une sortie pulsation de mesure 5 Hz avec un niveau de crête aligné à un incrément de 0,2 seconde du temps UTC, tant que le récepteur a fournit une position valide et précise lors des 4 dernières secondes.

Le GPS 18x OEM est un récepteur GPS haute-sensibilité qui remplace le GPS 18.


Spécifications techniques

Caractéristiques physiques

  • Dimensions : 61 mm de diamètre et 19,5 mm de hauteur
  • Poids :
    • GPS 18x USB : 105 g
    • GPS 18x PC : 180 g
    • GPS 18x LVC-5m (câble de 5 m) : 160 g
    • GPS 18x 5Hz (câble de 5 m) : 165 g
  • Longueur du câble :
    • GPS 18x USB : 2 m
    • GPS 18x PC : 2 m
    • GPS 18x LVC : 5 m
    • GPS 18x 5Hz : 5 m
  • Couleur : noir
  • Boîtier : thermoplastique polycarbonate, étanche IPX7

Caractéristiques électriques

  • Tension d'entrée :
    • GPS 18x USB : 4,4-5,5 Vdc
    • GPS 18x PC : 8-30 Vdc (alimentation par une prise allume-cigare)
    • GPS 18x LVC : 4,0-5,5 Vdc
    • GPS 18x 5Hz : 4,0-5,5 Vdc
  • Courant d'entrée :
    • GPS 18x USB : 110 mA @ 5,0 Vdc
    • GPS 18x PC : 65 mA @ 12 Vdc
    • GPS 18x LVC : 90 mA @ 5,0 Vdc
    • GPS 18x 5Hz : 100 mA @ 5,0 Vdc
  • Niveaux de sortie série CMOS :
    • GPS 18x PC : 0 Vdc à 5 Vdc (Asynchronous serial, TIA-232F (RS-232) Compatible Polarity)
    • GPS 18x LVC et GPS 18x 5Hz : 0 Vdc à Vin, entre 4 et 5,5 Vdc (Asynchronous serial, TIA-232F (RS-232) Compatible Polarity)
  • Sensibilité du récepteur GPS : -185 dBW minimum

Caractéristiques environnementales

  • Températures de fonctionnement : -30°C à +80°C
  • Températures de stockage : -40°C à +90°C

Performances du GPS

  • Temps d'acquisition :
    • Réacquisition : Moins de 2 secondes
    • Démarrage à chaud : 1 seconde environ (toutes les données connues)
    • Démarrage tiède : 38 secondes environ (position initiale, heure et almanach connus; éphéméride inconnu)
    • Démarrage à froid : 45 secondes environ
  • Mise à jour :
    • GPS 18x USB/PC/LVC : 1 position par seconde.
    • GPS 18x 5 Hz : 5 positions par secondes
  • Précision :
    • Service standard : <15 mètres en position; 0,1 knot en vitesse (stabilisée)
    • DGPS (WASS-EGNOS) si disponible : <3 mètres en position; 0,1 knot en vitesse (stabilisée)
    • PPS Time : +/- 1 microsecond at rising edge of PPS pulse
    • Accélération : 999 knots (limitée seulement à une altitude supérieure à 60000 pieds), 2g

Interfaces

  • Caractéristiques électriques :
    • GPS 18x USB : compatible USB 2.2 full-speed et USB 1.1 full-speed
    • GPS 18x PC et LVC : TIA-232-F (RS-232) compatible récepteur asynchrone. 4800 baud par défaut.
    • GPS 18x 5Hz : TIA-232-F (RS-232) compatible récepteur asynchrone. 19200 baud par défaut.
  • Protocoles GPS 18x PC, LVC et 5Hz uniquement :
    • NMEA 0183 Version 2.0 par défaut ou NMEA 0183 Version 2.30 par programmation
    • Phrases ASCII de sortie : GPALM, GPGGA, GPGSA, GPGSV, GPRMC, GPVTG, GPGLL (phrases NMEA); PGRMB, PGRME, PGRMF, PGRMM, PGRMT et PGRMV (phrases Garmin)
    • L'initialisation et la configuration sont réalisées par les phrases NMEA 0183 en entrée. Permet l'initialisation d'information telle que : position initiale, date, heure, système géodésique et mode différentiel.
    • Configurable pour sortie de données binaire
  • Mesure de la pulsation de sortie GPS 18x LVC et 5Hz uniquement:
    • GPS 18x LVC : pulsation 1 Hz avec largeur programmable, configurable par incréments de 20 ms de 20 ms à 980 ms.
    • GPS 18x 5Hz : pulsation 5 Hz synchronisée avec le temps de la position. Une des 5 pulsations sera alignée avec la seconde limite de l'UTC. La largeur de pulsation est programmable de 20 ms à 180 ms. La phrase PGRMC indique quelle pulsation est "top-of-the-second".
    • 1 µs de précision pour toutes les conditions pendant lesquelles le GPS 18x LVC ou 5Hz donne une position valide et précise pour au moins les 4 dernières secondes.
