TMG3400- TMG4300 - TMG5000

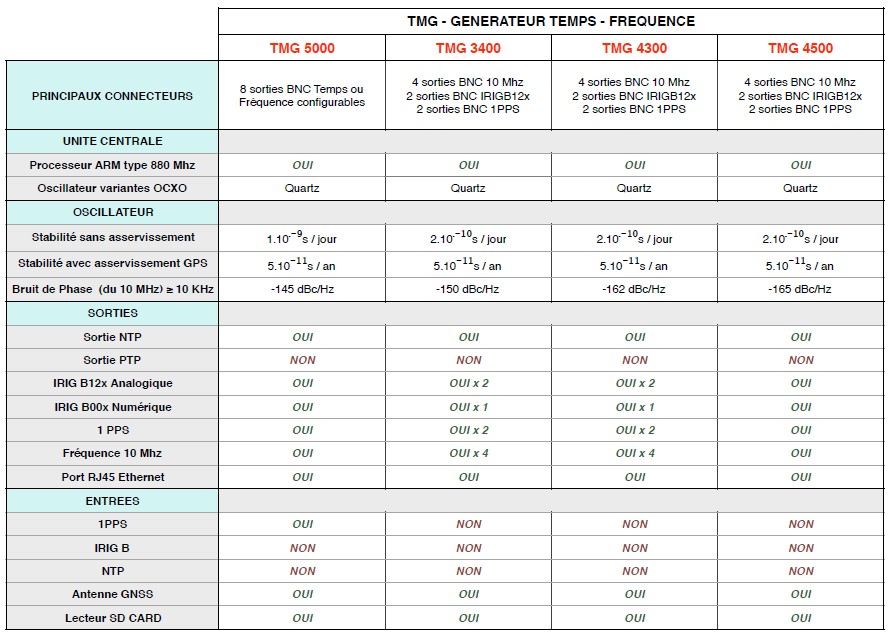

Toute la gamme

TMG5000
Générateur de temps fréquence
avec 8 sorties programmables 1PPS, IRIG B et 10MHz

  TimeLink Microsystems


TMG5000 Générateur de temps fréquence avec 8 sorties programmables 1PPS, IRIG B et 10MH


Le TMG5000 est un générateur de temps et fréquence asservi par une référence externe spécialement conçu pour répondre aux besoins de vos applications qui demandent différents signaux de sorties. Les 8 sorties sont programmables parmi les signaux IRIG B, 1PPS et fréquence 10MHz.
L'équipement se présente sous la forme d'un tiroir rackable 1U au standard 19".

GNSS
Le récepteur GNSS est un récepteur bi-constellation GNSS+GLONASS dédié aux applications de temps, il est capable d'acquérir 24 satellites ou plus (selon type de récepteur) en simultané. Il délivre un top seconde de très grande précision.

Générateur d'IRIG B
L'équipement comprend un générateur de temps IRIGB qui permet de fournir :

  • Un signal IRIG B12x signal analogique modulé en amplitude.
  • Un signal IRIG B00x signal DCLS non modulé de niveau 0 - 5 volts.
Ces signaux sont en phase avec le 1PPS interne de l’équipement lui même rephasé sur le 1PPS de la référence GNSS.

Oscillateur
L'oscillateur interne garantit une stabilité meilleure que 1.10-9 /jour en fonctionnement autonome. Quand il est asservi par la référence externe, la stabilité est meilleure que 5x10-11. Le signal 10 MHz est mis à disposition sur les sorties.

Service NTP
Le TMG5000 fournit un service NTP (Network Time Protocol) qui permet à tout ordinateur ou équipement relié au réseau de se synchroniser. Les ordinateurs clients du service peuvent être synchronisés avec une précision meilleure que 10 ms
Un logiciel client NTP doit être installé sur chacune des machines clientes pour sa synchronisation avec le serveur.

Télésurveillance
La télésurveillance de l'équipement s'effectue par la liaison réseau, par SNMP ou par protocole simple TCP ou UDP.

Configuration
La totalité de la configuration de l'équipement est contenue dans une mémoire de type micro SDCARD amovible qui permet une mise à jour du logiciel à distance très facilement.






Spécifications (Haut de la page)

Protocoles réseaux

    NTP/SNTP
  • (Network Time Protocol) : NTP (RFC 1305) SNTP (RFC 1361) utilisation du port UDP 123.
  • Générateur configurable en V3, V4 ou automatique V3/V4.
    SNMP
  • (Simple Network Management Protocol) : (RFC 1155, 1157, 1213) V2c
  • SNMP permet d'accéder à l'état de l'équipement.

TCP/UDP
Télégestion en mode "push" (UDP) ou en mode "requête/réponse" (TCP).


Connecteurs

  • 1 x TNC pour l’entrée antenne GNSS.
  • 1 x BNC pour l’entrée 1PPS.
  • 1 x BNC pour la sortie 1PPS.
  • 8 x BNC pour les sorties programmables choisies parmi : 1PPS, IRIG B12x, IRIG B00x, fréquence 10MHz et fréquences numériques programmables.
  • 1 x SUB'D 9 points femelle pour la liaison série console.
  • 1 x SUB'D 9 points femelle pour la sortie « AUX » optionnelle.
  • 1 x RJ45 pour la connexion au réseau.

Interface réseau

  • Ethernet IEEE 802.3. 10/100 Base TX.

Précision du 1 PPS

Niveau TTL (0 à 5 volts)
  • ± 100 ns par rapport à la référence externe.

Code IRIG B

Conforme aux standards 200-98 et IEEEI1344
  • IRIG B12x signal modulé en amplitude niveau de sortie programmable de 0,5V à 8V Crête-Crête 1:3, 1:1.
  • IRIG B00x signal non modulé DCLS niveau de 0 à 5 volts.

Signaux Numériques

4 signaux définissables par l'utilisateur. Impulsion de largeur 1 µs à 999 ms ou fréquences de 1Hz à 1MHz avec un niveau de 0 à 5 volts.

Console

Utilisée pour la configuration et maintenance de la machine RS232.

Sortie 10MHz

Niveau +13dMb ±1 dBm
Bruit de phase garanti :
  • 1Hz : -90 dBc/Hz
  • 10Hz : -110 dBc/Hz
  • 100Hz : -130 dBc/Hz
  • 1KHz : -140 dBc/Hz
  • ≥ 10KHz : -145 dBc/Hz

Référence interne

  • Oscillateur 10 MHZ.
  • Stabilité court terme 1s : < 2.10-11
  • Stabilité long terme sans asservissement
    • < 1.10-9/ jour
    • < 3.10-8/ mois
    • < 2.10-7/ années
  • Stabilité long terme avec asservissement : < 5.10-11

Température

  • Température d'utilisation : -10° à 60°C
  • Température de stockage : -20° à 70°C
  • Humidité relative d'utilisation : 10% à 90% (sans condensation)
  • Humidité relative de stockage : 5% à 95% (sans condensation)
  • Consommation : 20 W

Dimensions

Rack 1U 19" L=483 x l=350 x H=44mm

Poids

< 3,5 Kg avec le câble secteur

Alimentation

Alimentation secteur 230V AC :
  • Embase CEE 2P+T avec filtre secteur et interrupteur M/A
  • Tension : 85-264VAC / 47-440Hz
  • Consommation : < 20W à 230VAC sur 50 Hz

Certification

Matériel certifié CE, ROSH et ITAR

MTBF :

  • > 100 000 h

TMG5000 Générateur de temps fréquence avec 8 sorties programmables 1PPS, IRIG B et 10MH


Options (Haut de la page)

OPT1 : Synchro externe 1PPS

Permet la synchro par le signal 1PPS.

OPT2 : Temps TU face avant

Permet la saisie de la date et de l'heure en face avant.



TMG5000
Générateur de temps fréquence avec 8 sorties programmables 1PPS, IRIG B et 10MHz
