TMS4000
Serveur NTP performant & sécurisé
avec référence GPS et IRIGB

  TimeLink Microsystems


TMS4000 Serveur NTP performant & sécurisé avec référence GPS et IRIGB


Le TMS4000 est un équipement rackable permettant de fournir une source de temps de bonne stabilité sur un réseau Ethernet TCP/IP.
Le TMS4000 est un serveur de temps qui utilise le protocole NTP (Network Time Protocol) permettant de synchroniser tous les calculateurs connectés sur le réseau.

    Points Forts :
  • Serveur NTP stratum 1
  • Accès sécurisé au serveur par SSH
  • Monitoring par SNMP V2c
  • Mise à jour du logiciel interne de l'équipement sur site
  • Configuration protégée sur SDCARD
  • Précision du PPS à ±50ns / UTC quand synchronisé par GPS.
  • Synchronisation clients à moins de 10 ms (< 2 ms typique)
  • Nombre de clients illimité
  • Nombre de transactions
  • > 800 / seconde
  • Sortie 10 MHz de haute stabilité : < 1x10-10 en long terme

NTP Server
Les calculateurs clients peuvent être synchronisés avec une précision de 1 à 10 ms. Un logiciel client NTP doit être installé sur chaque poste client pour sa synchronisation avec le serveur.

    Le serveur dispose des interfaces suivantes :
  • Liaison réseau IEEE802.3 10/100 Mbs
  • Fréquence 10 MHz issue de l’oscillateur interne.
  • Impulsion top seconde (1 PPS) synchrone du temps UTC.
  • Liaison série RS232 auxiliaire pour des extensions.

Le TMS4000 utilise au choix deux sources indépendantes pour obtenir le temps et assurer sa synchronisation :
     - Un récepteur GNSS intégré.
     - Une entrée IRIGB.

La priorité est donnée à la source GNSS lorsqu'elle est disponible du fait de sa plus grande précision.

GNSS
Le récepteur GNSS est un récepteur dédié aux applications de temps, il est capable d’acquérir 12 satellites ou plus (selon type de récepteur) en simultané. Il délivre un top seconde de très grande précision.

Irig-B
Le signal IRIGB est un signal de porteuse 1 KHz modulé en amplitude (code B12x).

Télégestion
La télégestion de l'équipement s'effectue par la liaison réseau par l'utilisation :
§ du protocole standard SNMP (MIB fournie)
§ du protocole standard SSH

Une trame UDP contenant le temps et l'état de l'équipement est émise également chaque seconde.

Oscillateur
Un oscillateur interne de type OCXO permet de disposer d'une sortie 10 MHz sinus et de maintenir le temps avec une stabilité (DF/F) de 1x10-9/jour en cas de perte de la source de temps externe (absence IRIGB et GPS).

Configuration
La totalité de la configuration de l'équipement est contenue dans une mémoire de type micro SDCARD amovible.



TMS4000 Serveur NTP performant & sécurisé avec référence GPS et IRIGB





Spécifications (Haut de la page)

Protocoles réseaux

    NTP
  • (Network Time Protocol) : NTP (RFC 1305) SNTP (RFC 1361) utilisation du port UDP 123.
  • Serveur configurable en V3, V4 ou automatique V3/V4.
    SNMP
  • (Simple Network Management Protocol) : (RFC 1155, 1157, 1213) V2c
  • SNMP fournit à l’administrateur réseau l’état de l'équipement. Pour des raisons de sécurité aucune modification de la configuration ne peut être faite par ce moyen.
    SSH
  • (Secure Shell Protocol)
    L'utilisation de SSH permet l'accès sécurisé à l'équipement. Il permet notamment la mise à jour du logiciel interne.

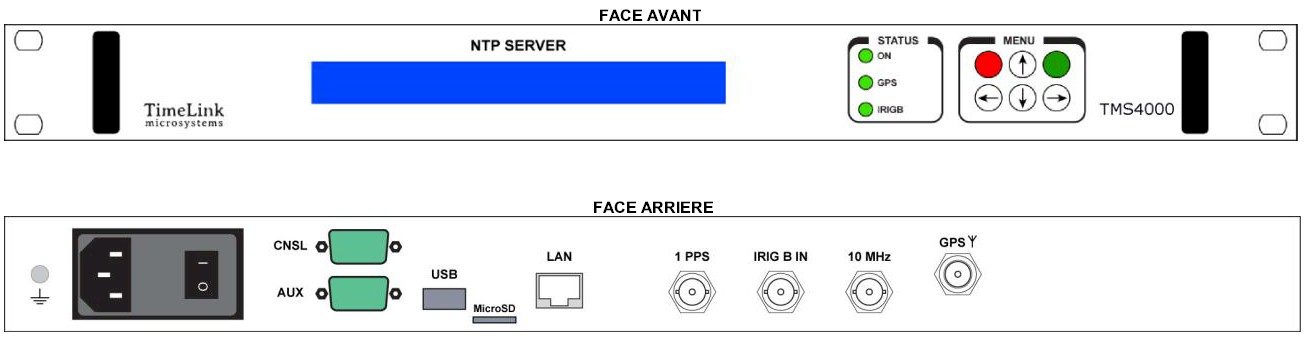

Connecteurs

  • TNC pour l’entrée antenne GPS.
  • BNC isolée pour l’entrée IRIGB.
  • BNC pour la sortie 10 MHz et 1PPS.
  • SUB'D 9 points femelle pour la liaison série auxiliaire.
  • RJ45 pour la connexion au réseau.

Interface réseau

  • Ethernet IEEE 802.3. 10/100 Base TX.

Précision du 1 PPS

  • ± 100 ns par rapport au temps UTC quand l'équipement est synchronisé par GNSS.
  • ± 500 ns par rapport au début de la trame IRIG B quand l'équipement est synchronisé par l'IRIGB.

Code IRIGB

  • IRIG-B, signal modulé en amplitude 1/3, 1/1 – isolé par transformateur.
  • Les codes acceptés peuvent contenir ou non l'information année.

Référence interne

  • Oscillateur interne de type OCXO OSTAR 10 MHz.
  • Sortie 10 MHz sinus +13 dBm/50 Ω.
  • Stabilité long terme en autonomie :
    • < 1.10-9 / jour,
    • < 4.10-8 / mois,
    • < 3.10-7 / an.
  • Stabilité en mode asservi sur GNSS : < 1.10-10.

Antenne GNSS

Type d’antenne à préciser à la commande.

Dimensions

  • Rack 1U, 19’’
  • Poids : 3 kg
  • Consommation : 30 W

MTBF :

  • TMS4000 : 100 000 h
  • TMS4000-R : 150 000 h




TMS4000
Serveur NTP performant & sécurisé avec référence GPS et IRIGB
