Modules sondeurs
GSD 24 - GSD 25 - GSD 26
GCV 10

Module Sondeur
Garmin GSD 24

Garmin

GSD 24 : découvrez tout ce que vous ne voyiez pas auparavant.


Module Sondeur Garmin
GSD 24
Réf. 010-00957-00
549,00 € TTC

    Sondeur réseau numérique de type boîte noire
  • Offre une meilleure définition de cible.
  • Rafraîchissement de l'affichage ultra-rapide.
  • Performances dans les eaux profondes.
  • Connexion au réseau Garmin Marine Network.
  • Compatible sondes bi-fréquences (50/200 kHz).
  • Puissance : sélectionnable à 600W, 1kW ou 2kW selon sonde.
  • Profondeur max. 1524m/
Module sondeur Garmin GSD 24
    Livré avec :

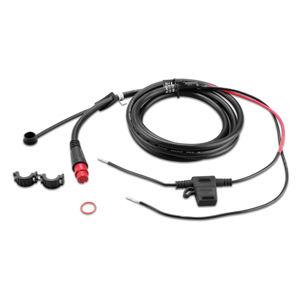

  • Câble d'alimentation
  • Câble de réseau marin (1,8m)
  • Matériel de montage
  • Adaptateur connecteur femelle 8 broches
  • Carte SD de mise à jour logicielle
  • Documentation

Remarque : Produit livré sans sonde.


Compatible avec les GPSMAP séries 4xxx/5xxx/6xxx/7xxx
                             GPSMAP 4008, GPSMAP 4010, GPSMAP 4012
                             GPSMAP 5008, GPSMAP 5012, GPSMAP 5015
                             GPSMAP 6008, GPSMAP 6012
                             GPSMAP 7012, GPSMAP 7015


Le GSD 24 est un sondeur numérique de conception améliorée offrant une meilleure définition de cible et des performances dans les eaux profondes.

Vue d'ensemble
Avec sa puissance d'émission allant jusqu'à 2000 watts et son récepteur à portée dynamique élevée, le GSD 24 confère à votre traceur compatible Garmin une capacité d'imagerie haute définition. Utilisable en mode double fréquence (50/200 kHz), le système permet de choisir la puissance d'émission (600 W, 1 kW ou 2 kW, selon la sonde) pour une précision extrême à des profondeurs allant jusqu'à 1500 m (5000 pi). Que vous pratiquiez la pêche de loisir ou que vous gardiez simplement un œil sur les fonds dangereux ou les récifs en dessous de votre bateau, vous aurez un aperçu plus précis grâce aux images mieux séparées et à la détection de plus grandes profondeurs.

Plug-and-play
Grâce à la connectivité simplifiée du réseau Garmin Marine Network, l'installation du GSD 24 est un jeu d'enfant. Une fois l'appareil connecté, les données du sondeur seront partagées avec tous les traceurs compatibles du réseau. Les connexions rapides du réseau vous garantissent en outre l'obtention de mises à jour ultra-rapides avec peu de décalage.


Module sondeur Garmin GSD 24

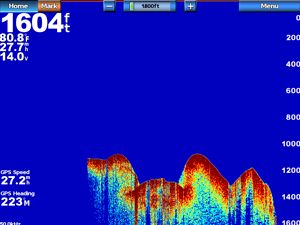

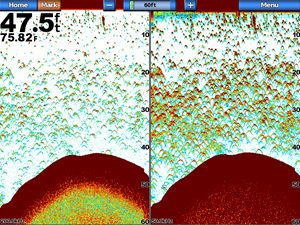

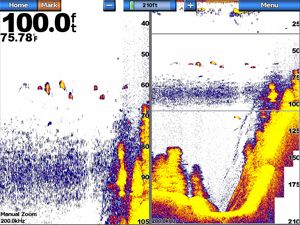

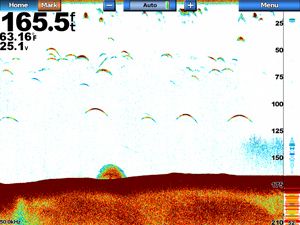

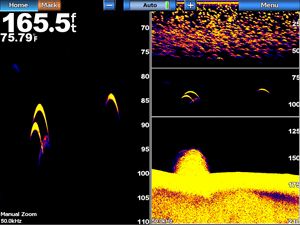

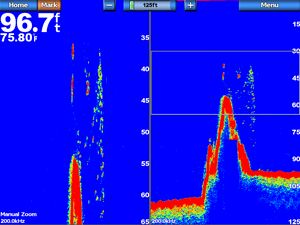

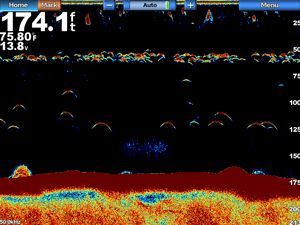

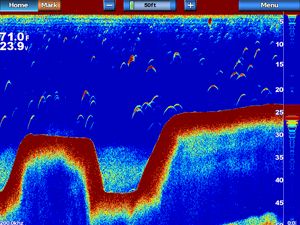

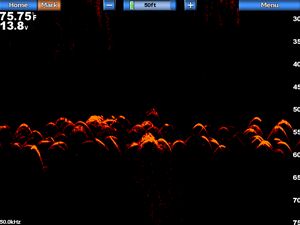

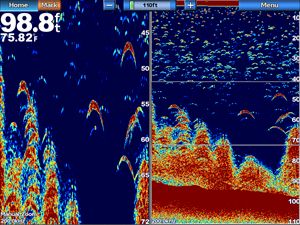

Exemples d'écrans

Exemples d'écrans que vous pourrez afficher sur un traceurs compatibles. (Cliquez sur les images)

Module sondeur Garmin GSD 24 Module sondeur Garmin GSD 24 Module sondeur Garmin GSD 24 Module sondeur Garmin GSD 24 Module sondeur Garmin GSD 24

Module sondeur Garmin GSD 24 Module sondeur Garmin GSD 24 Module sondeur Garmin GSD 24 Module sondeur Garmin GSD 24 Module sondeur Garmin GSD 24


Spécifications

  • Matériel : boîtier en aluminium et acier, hermétiquement fermé
  • Dimensions de l'appareil, L x H x P : 204 mm x 284 mm x 81 mm
  • Poids : 2,39 kg
  • Etanche : oui (norme IPX7)
  • Plage de températures : de -15 ºC à 70 ºC
  • Alimentation : 10-35 V
  • Consommation : 40 W maximum
  • Fusible : 7,5 A
  • Distance de sécurité du compas : 40 cm
  • Puissance du sondeur : 25-2000 W rms¹
  • Fréquence : 50/200 kHz
  • Profondeur : 1524 m²
  • Sortie de données : réseau Garmin Marine Network
Module sondeur Garmin GSD 24

¹Selon la puissance et la profondeur de la sonde

²Profondeur maximum, selon la sonde, la salinité de l'eau, le type de fond et autres caractéristiques marines



Accessoires en option
  Référence !!! Cliquer sur les liens pour voir les accessoires !!! € TTC
  010-11613-00 Adaptateur sondes 6 broches / sondeur 8 Broches 65,00
  010-10717-20 Capteur Température (T80) 90,00
  010-10279-03 Capteur de vitesse surface TA (8 broches) 80,00
  010-10365-20 Capteur Vitesse Température Traversant Plastique (ST850) 158,00
  010-11617-00 Rallonge de câble de sonde 8 broches (3m) 90,00
  010-11617-01 Rallonge de câble de sonde 8 broches (6m) 105,00
  - Accessoires RJ45, NMEA 2000 et divers -


Sondes compatibles

Aide à la sélection des sondes

IMPORTANT : Les kits de sonde sont livrés avec les instructions nécessaires à la pose. Suivez les instructions attentivement, pour ne pas endommager votre bateau lors du montage.


Sondes compatibles GSD 24
  Référence !!! Cliquer sur les liens pour voir les accessoires !!! € TTC
Sondes Tableau-arrière
  010-10272-10 Sonde TA plastique 50/200 kHz 0°-20° Température
Ce modèle en plastique pour tableau arrière peut remplacer les sondes double fréquence incluses avec de nombreuses unités Garmin.
Cette sonde 8 broches de 500 W fonctionne jusqu'à une profondeur maximale de 457 m (1 500 pieds). Elle dispose d'une fréquence opérationnelle de 50 à 200 kHz, d'une largeur de faisceau de 40 à 10 degrés et peut être fixée sur un angle de tableau arrière de 0 à 70 degrés.
69,00
  010-10192-21 Sonde TA Plastique 50/200 kHz 12/45° Température Vitesse (P66)
Cette sonde en plastique est le seul modèle côtier monté sur tableau arrière capable de fournir des données de profondeur, de vitesse et de température sur un seul dispositif.
Cette sonde 8 broches de 600 W fonctionne jusqu'à une profondeur comprise entre 244 et 366 m (800 et 1 200 pieds). Elle dispose d'une fréquence opérationnelle de 50 à 200 kHz, d'une largeur de faisceau de 45 à 11 degrés et peut être fixée sur un angle de tableau arrière de 2 à 20 degrés.
160,00
  010-11395-20 Sonde TA 1kW 50/200 kHz 19/6° Température (TM260)
La seule sonde 8 broches d'1 kW avec montage sur tableau arrière. Elle fonctionne jusqu'à une profondeur comprise entre 549 et 762 m (1 800 et 2 500 pieds), dispose d'une fréquence opérationnelle de 50 à 200 kHz, d'une largeur de faisceau de 19 à 6 degrés et peut être fixée sur un angle de tableau arrière de 2 à 20 degrés.
1000,00
Sondes Traversantes
  010-10182-21 Sonde Traversante Bronze 200/50 kHz Température (B117)
Sonde en bronze avec montage traversant fournit d'excellentes performances à vitesse élevée.
Choix idéal pour les coques en fibre de verre et en bois, cette sonde 8 broches de 600 W à tige fine fonctionne jusqu'à une profondeur comprise entre 244 et 366 m (800 et 1 200 pieds). Elle dispose d'une fréquence opérationnelle de 50 à 200 kHz, d'une largeur de faisceau de 45 à 12 degrés et peut être fixée sur un angle de relevé de varangue de 0 à 7 degrés.
Ne convient pas aux coques en métal.
240,00
  010-10183-22 Sonde Traversante Bronze 50/200 kHz 12/45° Température Vitesse livrée avec sabot (B744V)
Seul modèle traversant capable d'offrir des données de profondeur, de vitesse et de température sur un seul dispositif, cette sonde 8 broches de 600 W Triducer fonctionne jusqu'à une profondeur comprise entre 244 et 366 m (800 et 1 200 pieds). Elle dispose d'une fréquence opérationnelle de 50 à 200 kHz, d'une largeur de faisceau de 45 à 12 degrés et peut être fixée sur un angle de relevé de varangue de 0 à 24 degrés.
455,00
  010-10193-22 Sonde TA 1kW 50/200 kHz 19/6° Température (TM260)
Cette sonde en bronze avec montage traversant, extension de Airmar B744V Triducer, est utilisée pour les bateaux ayant un angle de relevé de varangue très prononcé ou pour les coques doubles épaisses.
Cette sonde 8 broches de 600 W à tige longue fonctionne jusqu'à une profondeur comprise entre 244 et 366 m (800 et 1 200 pieds). Elle dispose d'une fréquence opérationnelle de 50 à 200 kHz, d'une largeur de faisceau de 45 à 12 degrés et peut être fixée sur un angle de relevé de varangue de 0 à 24 degrés.
569,00
  010-10194-21 Sonde Traversante Plastique 50/200 kHz 12/45° Température (P319)
Sonde en plastique avec montage traversant fournit d'excellentes performances à vitesse élevée.
Choix idéal pour les coques en fibre de verre et en métal, cette sonde 8 broches de 600 W fonctionne jusqu'à une profondeur comprise entre 244 et 366 m (800 et 1 200 pieds). Elle dispose d'une fréquence opérationnelle de 50 à 200 kHz, d'une largeur de faisceau de 45 à 12 degrés et peut être fixée sur un angle de relevé de varangue de 0 à 7 degrés.
Ne convient pas aux coques en bois.
159,00
  010-10640-20 Sonde Traversante Bronze 1kW 50/200 kHz 19/6° Température livrée avec sabot (B260)
Cette sonde en bronze avec carénage et montage traversant fournit des données de profondeur et de température à votre réseau NMEA 2000®. Cette sonde dispose d'une fréquence opérationnelle de 50 ou 200 kHz et peut être fixée sur un angle de relevé de varangue de 0 à 22°.
1300,00
  010-10642-20 Sonde Traversante Plastique 2kW 50/200 kHz 8*17/5° Température (R99)
Ce modèle en plastique correspond à la sonde à montage traversant la plus puissante pour le sondeur GSD™ 24.
Cette sonde 8 broches de 2 kW fonctionne jusqu'à une profondeur comprise entre 762 et 1 219 m (2 500 et 4 000 pieds). Elle dispose d'une fréquence opérationnelle de 50 à 200 kHz, d'une largeur de faisceau de 8 x 17 à 5 degrés et peut être fixée sur un angle de relevé de varangue de 0 à 25 degrés.
2955,00
  010-10703-20 Sonde Traversante Bronze 1kW 50/200 kHz 14*23/3*5° Température (B258)
Avec son faisceau étroit, cette sonde 8 broches milieu de gamme d'1 kW offre de bonnes performances en eaux profondes et une parfaite définition du fond marin. Elle fonctionne jusqu'à une profondeur comprise entre 457 et 671 m (1 500 à 2 200 pieds), dispose d'une fréquence opérationnelle de 50 à 200 kHz, ainsi que d'une largeur de faisceau de 14 x 23 à 3 x 5 degrés et peut être fixée sur un angle de relevé de varangue de 0 à 26 degrés.
891,00
  010-10982-20 Sonde Traversante Bronze 50/200 kHz 12/45° Température (B60 - 20°)
Cette sonde inclinée en bronze d'entrée de gamme convient aux angles de relevé de varangue de 16 à 24 degrés, sans carénage.
Choix idéal pour les coques en fibre de verre et en bois, cette sonde 8 broches de 600 W fonctionne jusqu'à une profondeur comprise entre 244 et 366 m (800 et 1 200 pieds). Elle dispose d'une fréquence opérationnelle de 50 à 200 kHz et d'une largeur de faisceau de 45 à 12 degrés.
319,00
  010-10982-21 Sonde Traversante Bronze 50/200 kHz 12/45° Température (B60 - 12°)
Cette sonde inclinée en bronze d'entrée de gamme convient aux angles de relevé de varangue de 8 à 15 degrés, sans carénage.
Choix idéal pour les coques en fibre de verre et en bois, cette sonde 8 broches de 600 W fonctionne jusqu'à une profondeur comprise entre 244 et 366 m (800 et 1 200 pieds). Elle dispose d'une fréquence opérationnelle de 50 à 200 kHz et d'une largeur de faisceau de 45 à 12 degrés.
319,00
  010-10983-20 Sonde Traversante Bronze 50/200 kHz 12/45° Température livrée avec sabot (B45)
Cette sonde en bronze avec montage traversant est la plus petite et la plus économique des sondes à tige avec montage et carénage, nécessitant un seul trou de 22 mm (0,866 po).
Choix idéal pour les coques en fibre de verre et en bois, cette sonde 8 broches de 600 W à tige fine fonctionne jusqu'à une profondeur comprise entre 244 et 366 m (800 et 1 200 pieds). Elle dispose d'une fréquence opérationnelle de 50 à 200 kHz, d'une largeur de faisceau de 45 à 12 degrés et peut être fixée sur un angle de relevé de varangue de 0 à 26 degrés.
250,00
  010-11010-20 Sonde Traversante Bronze 1kW 50/200 kHz 22*20/6*6 Température (B164 - 20°)
Passez à une sonde d'1 kW sans carénage. Ce boîtier en bronze encastré dépasse de la coque de moins de 6,35 mm (un quart de pouce) et s'adapte aux rouleaux/rails des remorques sans les endommager.
Cette sonde 8 broches fonctionne jusqu'à une profondeur comprise entre 366 et 549 m (1 200 et 1 800 pieds). Elle dispose d'une fréquence opérationnelle de 50 à 200 kHz, d'une largeur de faisceau de 22 x 20 ou 6 x 6 degrés et peut être fixée sur un angle de relevé de varangue de 16 à 24 degrés.
1061,00
  010-11010-21 Sonde Traversante Bronze 1kW 50/200 kHz 22*20/6*6 Température (B164 - 12°)
Passez à une sonde d'1 kW sans carénage. Ce boîtier en bronze encastré dépasse de la coque de moins de 6,35 mm (un quart de pouce) et s'adapte aux rouleaux/rails des remorques sans les endommager.
Cette sonde 8 broches fonctionne jusqu'à une profondeur comprise entre 366 et 549 m (1 200 et 1 800 pieds). Elle dispose d'une fréquence opérationnelle de 50 à 200 kHz, d'une largeur de faisceau de 22 x 20 ou 6 x 6 degrés et peut être fixée sur un angle de relevé de varangue de 8 à 15 degrés.
1061,00
  010-11140-20 Sonde Traversante Inox 1kW 50/200 kHz 25/25° Température livrée avec sabot (SS270W)
Cette sonde en acier inoxydable avec montage traversant est idéale pour les pêcheurs qui souhaitent localiser plus de poissons en eaux peu profondes à moyennes.
Avec son faisceau large, cette sonde 8 broches hautes performances d'1 kW offre quatre fois la largeur de faisceau du modèle B260 à 200 kHz et fonctionne jusqu'à une profondeur comprise entre 411 et 610 m (1 350 à 2 000 pieds). Elle dispose d'une fréquence opérationnelle de 50 à 200 kHz, d'une largeur de faisceau de 25 à 25 degrés et peut être fixée sur un angle de relevé de varangue de 0 à 20 degrés.
2061,00
Montage interne
  010-10327-20 Sonde à bain d'huile 50/200 kHz 12/45° (P79)
Le montage par la coque et l'angle de relevé de varangue ajustable de cette sonde d'entrée de gamme facilitent l'installation.
Cette sonde 8 broches de 600 W fonctionne jusqu'à une profondeur comprise entre 244 et 366 m (800 et 1 200 pieds). Elle dispose d'une fréquence opérationnelle de 50 à 200 kHz, d'une largeur de faisceau de 45 à 12 degrés et peut être fixée sur un angle de relevé de varangue de 0 à 22 degrés.
L'épaisseur de la fibre de verre ne doit pas dépasser 14,7 cm (5,8 pouces). Déconseillée pour les coques doubles.
179,00
  010-10641-20 Sonde à bain d'huile 1kW 50/200 kHz 19/6° (M260)
Seule sonde d'1 kW avec montage par la coque. Avec ses 8 broches, elle fonctionne jusqu'à une profondeur comprise entre 549 et 762 m (1 800 et 2 500 pieds). Elle dispose d'une fréquence opérationnelle de 50 à 200 kHz, d'une largeur de faisceau de 19 à 6 degrés et peut être fixée sur un angle de relevé de varangue de 0 à 30 degrés.
L'épaisseur de la coque ne doit pas dépasser 2,5 cm (1 pouce). Déconseillée pour les coques doubles.
1299,00
  010-10643-20 Sonde à bain d'huile 2kW 50/200 kHz 8*17/5° (R199)
Cette sonde 8 broches correspond au modèle monté par la coque le plus puissant pour le sondeur GSD™ 24. Elle fonctionne jusqu'à une profondeur comprise entre 762 et 1 219 m (2 500 et 4 000 pieds), dispose d'une fréquence opérationnelle de 50 à 200 kHz, d'une largeur de faisceau de 8 x 17 à 5 degrés et peut être fixée sur un angle de relevé de varangue de 0 à 22 degrés.
L'épaisseur de la coque ne doit pas dépasser 3,8 cm (1,5 pouce).
2955,00
