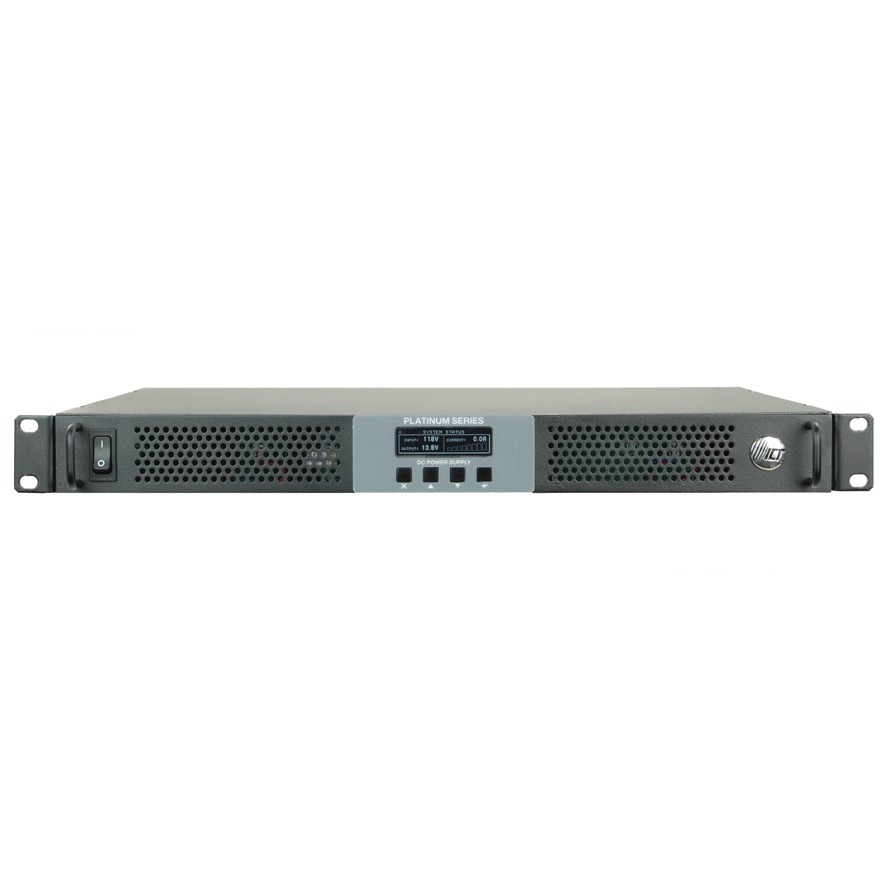

Platinum Series

ICT Power
Prix nous consulter Platinum Series Référence : ICT-PLATINUM

Alimentation en CC 1UR 800 et 1600 watt avec fonctionnalités avancées

  • Modular Power Series
Suivant Précédent

Nouvelle alimentation CC haute performance et haute efficacité avec communications Ethernet standard et batterie de secours avancée disponible pour les applications de communication critiques.

Description des alimentations Platinum Series

La Platinum Series d’ITC à alimentation CC apporte un nouveau degré de erformance, de fonctionnalité et de gestion à distance des applications des stations de base sans fil. La Platinum Series 1UR fournit 800 ou 1600 watts de puissance et elle est disponible en sortie 12, 24 ou 48VCC. Elle est la solution idéale en alimentation CC pour les professionnels de la communication sans fil qui requièrent des systèmes d!alimentation CC à haut rendement et peu encombrants pour LMR, le haut débit et des équipements de communication en réseau. Les communications et le contrôle par Ethernet sont installés en série sur chaque modèle. Les Fonctionnalités améliorées de sécurité et de fiabilité comprennent SNMPv1/2c/3, TLS 1.2, alarmes de détection de défaillance de ventilateur et composantes à marge très élevée conçues pour une durée de vie longue et une résistance renforcée. La Platinum Series d!ICT est conçue, fabriquée et prise en charge en Amérique du Nord afin de fournir la solution d!alimentation CC la plus fiable, flexible et innovante disponible actuellement pour les communications sans fil, le haut débit et autres utilisations à alimentation CC complexes.

Applications

  • Réseaux de communications sans fil bidirectionnels
  • Systèmes de radio transmission
  • Micro-ondes
  • Amenée (backhaul)
  • Système dʼantennes distribuées (DAS)
  • Sureté et surveillance
  • Alimentation CC industrielle

Caractéristiques

  • Puissance de sortie de 800 ou 1 600 watts
  • Sortie de CC de 12, 24 ou 48 volts
  • Rendement de 90 à 93 %
  • Plage de température de fonctionnement de -30C à +70C
  • Ethernet TCP/IP installé en série sur chaque modèle fournit un suivi et un contrôle à distance de lʼalimentation complets et faciles dʼutilisation, en employant les serveurs web intégrés et une interface utilisateur graphique
  • Sauvegarde de batterie et LVD disponibles avec des points de consigne de tension réglables de déconnexion et reconnexion
  • Tension de sortie et limitation de courant de la charge de batterie réglables par lʼutilisateur
  • Fonctionnalités avancées de la gestion des batteries disponibles :
    • État de la charge de la batterie et xinformation sur le courant de charge
    • Durée de fonctionnement restante xestimée
    • Tests de décharge de la batterie
    • Charge à compensation de température
  • Gamme complète de certifications y compris CSA/UL, FCC Classe B, CE, RoHS
  • Écran OLED haute-résolution
  • Installation, configuration et utilisation faciles

Caractéristiques techniques des alimentations Platinum Series

Spécifications de puissance

Courant de sortie continu - 12V 120A, 60A
Courant de sortie continu - 24V 60A, 30A
Courant de sortie continu - 48V 30A, 15A
Rendement (typique) - 12V 90% @ 220Vca
Rendement (typique) - 24V 91% @ 220Vca
Rendement (typique) - 48V 93% @ 220Vca
Plage de tension de sortie - 12V 11.5 - 15.5Vcc
Plage de tension de sortie - 24V 23.0 - 31.0Vcc
Plage de tension de sortie - 48V 46.0 - 62.0Vcc
IPlage de tension d’entrée
Réduction de puissance 2% / V <100VAC
90-300Vca
Plage de fréquence 50/60Hz
Facteur de puissance (typique) 0,99
Ondulation de sortie - 12V 30mV RMS
Ondulation de sortie - 24V 30mV RMS
Ondulation de sortie - 48V 60mV RMS
Régulation sur la ligne 0,1%
Régulation sur la charge 0,5%


Environnement

Plage de température de fonctionnement
Réduction de puissance 2%/ C > 70 ̊
-30°C à +70°C
Ventilateurs contrôlés par température
(débit d’air de l’avant à l’arrière)


Standards

CSA22.2 No. 60950-1, FCC Classe B, CE, ROHS


Fonctionnalités de gestion de la batterie
(en série sur tous les modèles SBC)

Tous les modèles Platinum Series commandés avec l’option SBC comprennent les fonctionnalités avancées de la gestion de la batterie y compris la charge à compensation de température, le suivi et la notification sur l’état de la charge et le courant de la batterie, la durée de fonctionnement restante estimée, l’égalisation manuelle, automatique et périodique et le test de décharge de batterie automatique ou manuel


Mécanique

Format Instalable en bastidor de 1RU, 19 pulg.
Dimensions (L x l x H) 16,5 x 19,0 x 1,74 pulg. /
419 x 483 x 44 mm
Poids Connecteurs d'entrée CA
Connecteurs d'entrée CA Bornier, num. 8 - num. 16 AWG
Connecteurs de sortie CC Barres de support avec écrous 3/8 pouces et rondelles
Connecteurs d'alarme à distance Bornier (num. 16 à num. 24 AWG)


Fonctions de protection

Surchauffe, coupure en cas de surintensité, surtension d’entrée et de sortie, limitation de courant


Caractéristiques contrôle intelligent - Panneau avant

Affichage Réglages Disponibles
Tension d’entrée Configurer/entrer un mot de passe
Tension de sortie Mise en marche et coupure des sorties CC
Courant de sortie Réglage tension sortie CC
Connecteurs de sortie CC Réglage limite courant de sortie
État parallèle (a) Réglage points de consigne de tension de déconnexion et reconnexion LVD. (b)
Fonctionnalités de la gestion de la batterie (c)

(a) Lors de configuration pour fonctionnement parallèle intelligent
(b) Modèles SBC
(c) Test décharge/égalisation marche/arrêt uniquement (la configuration requiert sync SNTP par Ethernet)



Interface TCP/IP

Tous les modèles disposent de Port Ethernet RJ45 installé en usine avec serveur web intégré et interface utilisateur graphique intuitive. Permet le suivi à distance des conditions d’alimentation. Les fonctionnalités de gestion à distance comprennent : la mise en marche ou coupure de sorties CC, le réglage de la tension de sortie et paramètres de limitation de courant et la configuration des alertes e-mail d’alarme. L’interface est protégée par un mot de passe. Les protocoles pris en charge comprennent HTTPS, SMTP, SNMPv1/2c/3 et TLS1.2.

Garantie : 2 ans.

Options installées en usine

Informations pour Effectuer la Commande

PUISSANCE

Sortie 12VCC

Sortie 24VCC

Sortie 48VCC

Alimentation avec port de communication Ethernet TCP/IP installé en usine pour un suivi à distance et un contrôle avec serveur web intégré 1600W ICT1600-12SC ICT1600-24SC ICT1600-48SC
800W ICT800-12SC ICT800-24SC ICT800-48SC
Alimentation avec terminal de sauvegarde de batterie TCP/IP installé en usine, rétablissement automatique et déconnexion basse tension avec points de consigne réglables, fonctionnalités avancées de la gestion des batteries 1600W ICT1600-12SBC ICT1600-24SBC ICT1600-48SBC
800W ICT800-12SBC ICT800-24SBC ICT800-48SBC
Le câble volant permet le fonctionnement parallèle intelligent avec partage automatique de la charge lorsque jusqu’à 6 Platinum Series d’alimentation sont mises en parallèle ICT-JMP
Les sangles pour barres de support permettent un raccord facile des barres de support de sortie lorsque deux Platinum Series ou plus sont installées en parallèle ICT-PAR
Sonde de détection thermique avec câble de 3M (10 ft.) - à utiliser avec les modèles SBC ICT-TMP
