Théodolite pour ballons
GARAT

Deux méthodes de mesure différentes sont appliquées. Si la vitesse du ballon est connue, un seul équipement de théodolite est nécessaire. A partir de la vitesse et du temps de vol peut se calculer la hauteur du ballon, depuis son point de décollage. Si, par contre, la vitesse du ballon est inconnue, deux équipements de théodolite sont alors nécessaires. Ils doivent être placés à plusieurs centaines de mètres l'un de l'autre. Ainsi, le ballon peut être observé pendant que sa position est enregistrée à intervalles de temps synchronisés. Lors d'intersection, la hauteur ainsi que la vitesse de vol peuvent être calculées.

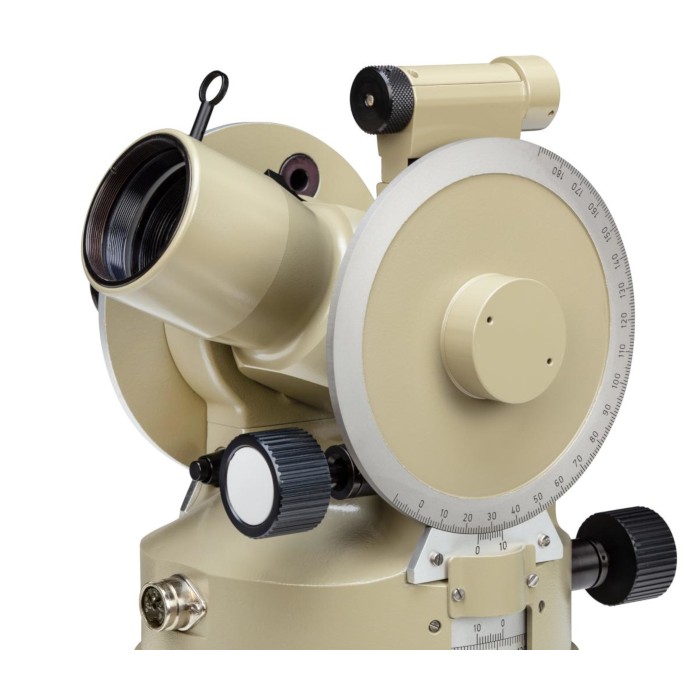

Les composants essentiels du théodolite pour ballons sont une lunette principale à axe coudé pivotant autour d'un axe horizontal avec les deux cercles verticaux, le support de la lunette pivotant autour de l'axe vertical et muni de verniers pour la lecture du cercle horizontal et du cercle vertical ainsi que la base de nivellation.

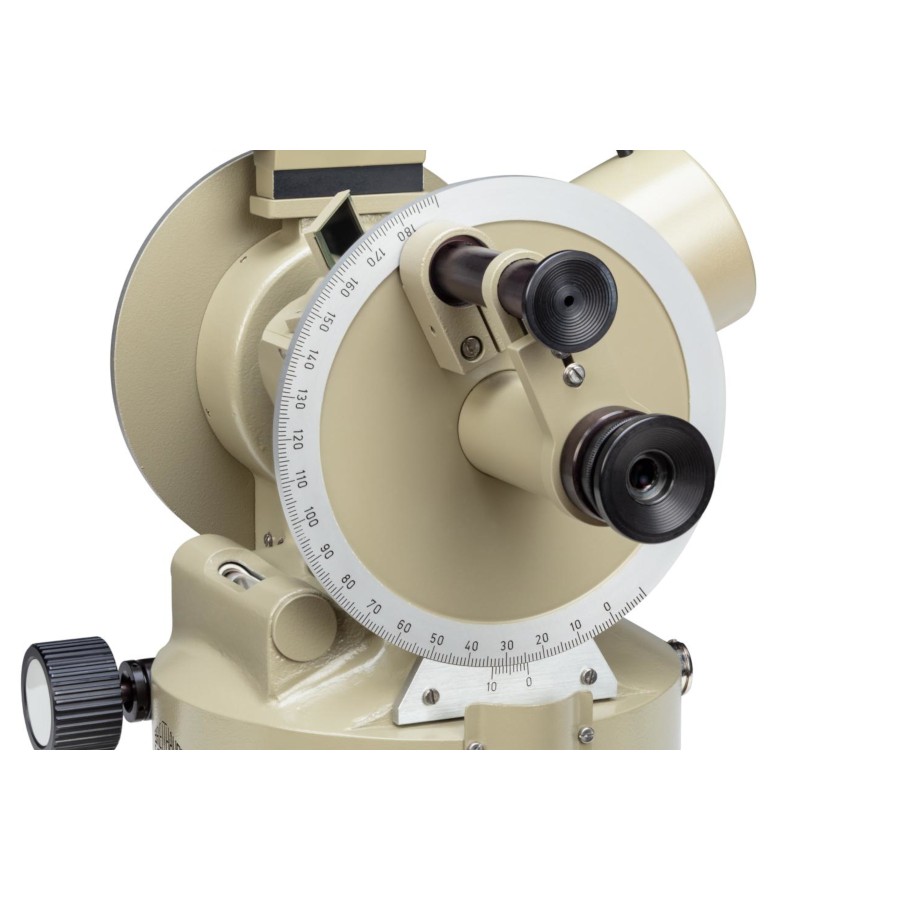

La lunette possède une optique traitée aintireflets. Elle a un fort pouvoir séparateur et grâce à sa grande ouverture d'objectif de 48 mm pour un grossissement de 16x, l'image est exceptionnemment claire. Ceci favorise les observations dans l'obscurité et dans la nuit. La lunette est coudée à 90°. L'oculaire est logé dans l'axe horizontal creux de façpn à ce que la position de l'oeil de l'observateur soit indépendante de l'inclinaison de la lunette. La mise au point de la lunette est fixée à l'infini. L'anneau de l'oculaire (3) possède une échelle de dioptre, afin que l'observateur ayant déjà effectué la mise au point pour sa propre vue, puisse immédiatement régler l'oculaire pour une vision claire du réticule. Ce réticule, situé dans le plan d'image de la lunette, possède une marque de visée circulaire, similaire à un cercle solaire. Pour les observations nocturnes, le champ de vision de la lunette coudée est éclairé, et la luminosité est contrôlée par un système de rhéostat. De plus, l'éclairage fonctionne pour la lecture du cercle horizontal tout comme pour celle du cercle vertical.

En plus de la lunette coudée, il y a un visuer qui facilite la localisation rapide du ballon en vol et évite d'avoir à chercher ce dernier dans le champ de vision de la lunette.

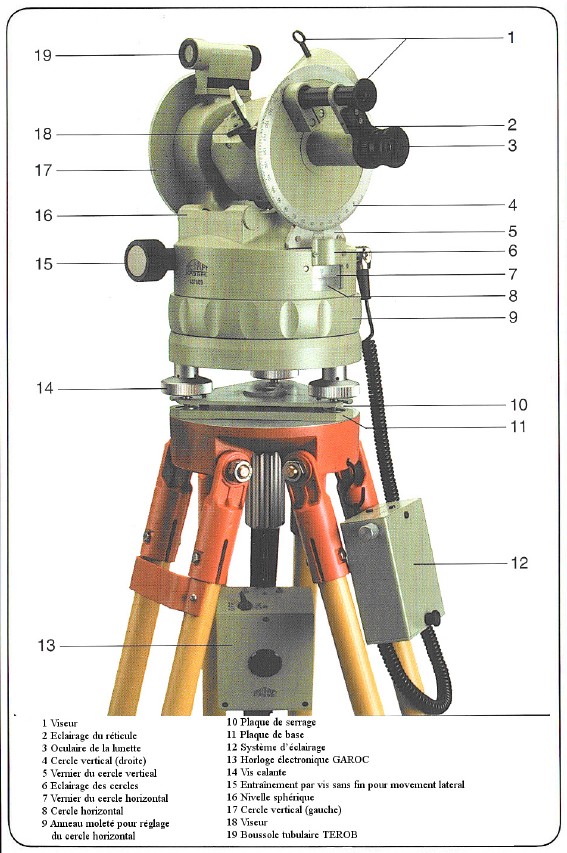

Les tourillons de l'axe de la lunette reposent sur deux appuis dans le support solide de l'axe de la lunette. Le théodolite possède deux cercles verticaux (4 et 17) fixés sur des tourillons ainsi que deux points de lecture diamétralement opposés sur le cercle horizontal. Alors que les lectures du cercle vertical et horizontal situés du côté de l'oculaire peuvent être effectuées par l'observateur lui-même, le second cercle vertical ainsi qu'horizontal situés de l'autre côté, peuvent être lus par un assistant, soit pour le controle, soit de manière continuelle, afin d'aider l'observateur qui doit suivre des yeux le ballon en vol, à l'aide de la lunette. Les lectures se font par des verniers (5) situés sur le support. Les points de lecture pour les cercles verticaux sont situés juste au-dessus des points de lecture pour le cercle horizontal.

Dans le support de la lunette se trouve un entraînement par vis sans fin pour le réglage de précision (15) du mouvement latéral et vertical de la lunette. L'axe vertical de l'instrument peut être placé à la verticale par rapport à une nivelle sphérique (16) au moyen de trois vis calantes (14).

Les supports de la lunette sont reliés à la base de nivellation grâce à l'axe vertical. La base de nivellation supporte le cercle horizontal (8). Un anneau moleté (9) placé sous la plaque du cercle horizontal, permet de régler manuellement ce dernier à n'importe quelle valeur en référence à un point de repère connu.

Une plaque de serrage (10) presse les extrémités des trois vis calantes dans les rainures radiales de la plaque de base (11). Afin de pouvoir fixer l'instrument à un trépied ou à un pilier, la plaque de base possède un filetage de 5/8"

Le théodolite pour ballons est fourni dans une caisse d'instrument solide avec accessoires mineurs et boîte pour batterie, avec deux batteries miniatures standard, un interrupteur, un rhéostat, un câble de connection et un trépied à jambes coulissantes.

• Lunette avec optique traitée anti-reflets et image très claire grâce à une ouverture d'objectif de 48 mm pour un grossissement de 16x
• Champ de vision élargi 55,6 m/1000 m
• Grâce à un système de mise au point fixe, mise au point de la lunette non nécessaire
• Eclairage du champ de vision et des positions de lecture du cercle, fonctionnant grâce à deux batteries miniatures
• Deux cercles verticaux
• La lecture du cercle horizontal tout comme celle du cercle vertical peut être effectuée indépendamment, soit par l'observateur lui-même, soit grâce au second cercle vertical par un assistant de l'autre côté de l'instrument
• Pas de perte de temps lors du blocage des vis, pendant l'utilisation
• Tous les mouvement de friction sont contrôlés par seulement deux entraînements par vis sans fin
• Design moderne, surface lisse
• Horloge électronique
• Est adapté à la demande militaire

Livré avec :

Caisse solide avec accessoires mineurs et boîte pour batterie

Deux batteries miniatures standard

Un interrupteur

Un rhéostat

Un câble de connexion

Un trépied à jambes coulissantes
