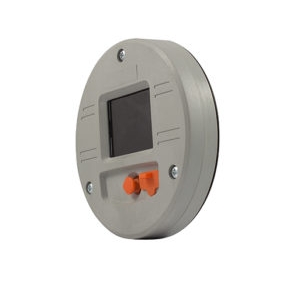

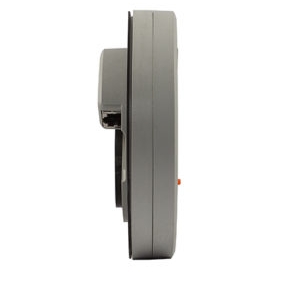

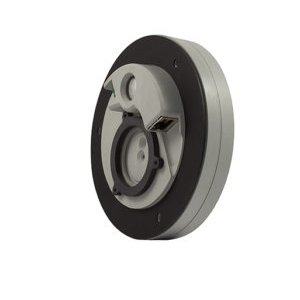

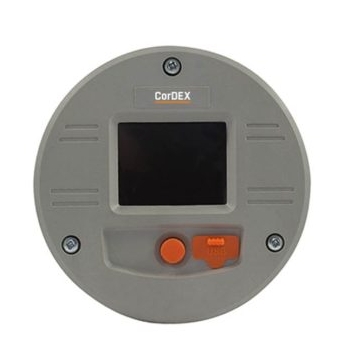

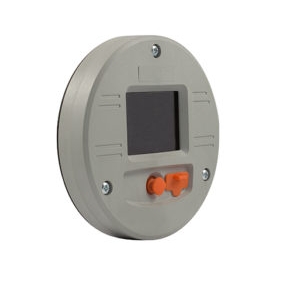

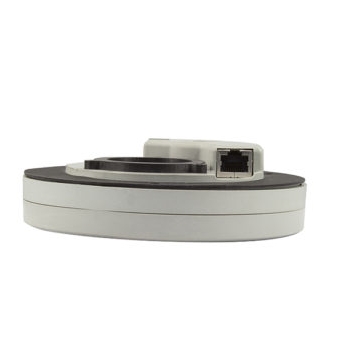

Panel Mounted Thermal Imager MN4000

Ce produit n'est plus disponible Panel Mounted Thermal Imager Référence : MN4000

Double vision,
caméras thermiques et visuelles

Suivant Précédent

Ne manquez plus jamais un problème électrique avec l'imageur thermique monté sur panneau MN4000. Le MN4000 capture chaque seconde des données radiométriques complètes.

Ne perdez pas de temps à voyager d'un endroit à l'autre, connectez-vous à distance à votre MN4000 et inspectez un panneau depuis votre bureau à l'aide de son serveur Web intégré ou à l'aide du logiciel MONITIR dédié. Le MN4000 peut également être incorporé dans un réseau basé sur PLC ou SCADA avec son protocole de communication MODBUS / TCP industriel, permettant un meilleur contrôle et une meilleure intégration dans votre réseau de contrôle d'usine existant.

Description du MN4100 de CorDEX

Protégez vos actifs

Assurez-vous de ne plus jamais manquer un problème, surveillez vos équipements électriques 24h/24 avec l'imageur thermique monté sur panneau MN4000 de CorDEX. Installé en permanence dans votre équipement électrique, le MN4000 fournit une surveillance thermique continue, accessible à l'aide de tout, d'un système de contrôle PLC à son serveur Web embarqué avec un navigateur Web de tous les jours.

Sécurité

Les fenêtres infrarouges traditionnelles sont des dispositifs de «réduction des risques», elles réduisent le risque de déclenchement d'un arc électrique en laissant l'équipement électrique dans son état stable, mais le risque demeure. Que faire si un arc électrique se produit lors d'une inspection? Même avec une fenêtre infrarouge, les résultats peuvent être fatals.

Avec le MN4000, non seulement votre thermographe n'est jamais exposé à des équipements sous tension, mais l'inspection peut être effectuée sans jamais quitter le bureau. Les alarmes embarquées peuvent être configurées pour alerter votre professionnel infrarouge d'un problème potentiel qui peut être inspecté et diagnostiqué en toute sécurité.

Code API standard fourni

Pas besoin d'écrire des codes de communication ou des fonctions d'analyse Modbus / TCP complexes, chez CorDEX nous avons déjà fait le gros du travail pour vous !

Intégrant le protocole de communication industriel Modbus / TCP, le MN4000 est fourni avec des blocs fonction PLC pré-écrits pour les principaux fabricants afin de permettre une intégration rapide avec un réseau PLC existant ou nouveau. Sélectionnez simplement le fabricant de l'API dans la liste de support, déposez le bloc fonctionnel dont vous avez besoin et vous êtes prêt à programmer.

Installation simple

100% rétro-adaptable dans le modèle de montage CorDEX IW 4000, le châssis MN4000 est monté dans le panneau; 24 V CC connectés avec une connexion Ethernet, un emplacement dans le boîtier de la caméra et vous êtes en affaires. Le boîtier de la caméra peut ensuite être retiré et remplacé sans arrêter votre équipement.

Des plaques d'adaptation pour les fenêtres IR courantes sont disponibles en tant qu'options personnalisées, veuillez nous contacter pour plus d'informations.

Caractéristiques du MN4100 de CorDEX

Performances d'imagerie (thermique)

Résolution infrarouge80x60 pixels
FocusFixe
Champ de vision (FOV) 63⁰ diagonale
Fonctionnement infrarouge 8-14um , <50mK (NETD) pixels

Performances d'imagerie (visuelle)

Résolution visuelle640x480 pixels
FocusÉclairage à faible luminosité
Champ de vision (FOV) 63⁰ diagonale
Sensibilité1.0 LUX sans illuminateur

Mesure

Range-10 °C à 120 °C
UnitésCelsius, Fahrenheit
Précision+/-2 °C ou +/-2 %
Correction d'émissivitéFixée à 1.0

Accès à l'image et affichage

AccèsWeb i / f ou via Modbus / TCP
Écran LCDQVGA (320x240), 2,4 pouces
Mise à jour automatique Continue (1 Hz)
Format d'image infrarougeAccès au fichier BMP et au spot
Format d'image visibleJPEG

Alimentation et communications

Alimentation12/24VDC (2W, 3Wpeak)
Plage d'entrée de puissance 11VDC à 30VDC
Connecteur d'alimentationFiche de 3,81 mm (3 broches)
Pour: Vin, Vchassis, GND
CommunicationsModbus par Ethernet
Type de connecteur EthernetRJ45
EthernetIEEE802.3, 10 / 100Mbps

Environnement

Températures de fonctionnement0 C° to 40 C°
Températures de stockage -40 C° to 80 C°
Indice IPIP54 (panneau avant avec la caméra insérée)

Accessoires inclus

Panel Mounted Thermal Imager MN4000

Livré avec :
