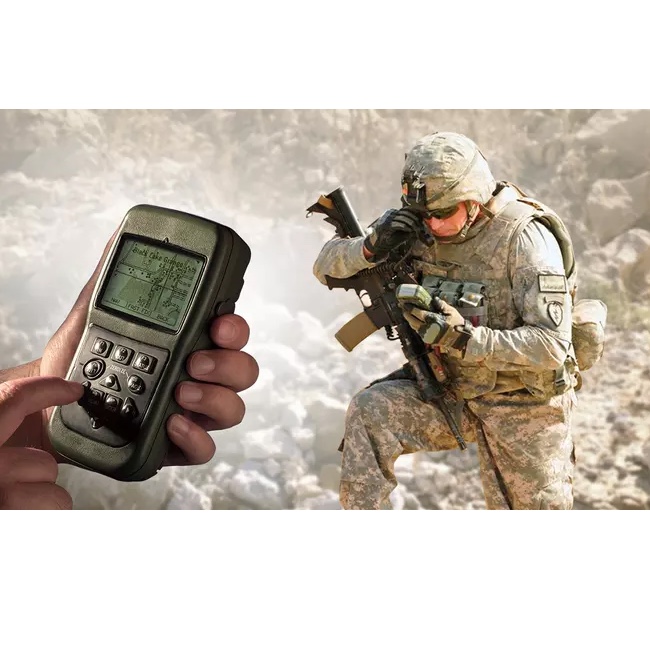

GPS DAGR

Description du GPS DAGR

Contrairement aux récepteurs GPS commerciaux, DAGR fournit un GPS sécurisé basé sur le module militaire SAASM (Selective Availability Anti-spoofing Module) sous la forme de poche la plus fiable et la plus éprouvée disponible aujourd'hui.

Caractéristiques et avantages

Le récepteur GPS militaire standard de facto :
• Protection contre le brouillage et l'usurpation d'identité à l'aide de SAASM et de signaux cryptés à double fréquence
• Fonctionne en tant que récepteur portatif ou intégré dans un véhicule
• Interface ICD GPS 153 compatible
• Alimenté par quatre piles AA, permet un fonctionnement continu supérieur à 14 heures minimum (supérieur à 22 heures typiques)
• Compatible avec les intégrations PLGR

Guider les combattants à la sécurité

Tenez votre position dans la paume de votre main. En matière de mobilité de surface, nos équipements basés sur GPS ont fait leurs preuves. Le récepteur GPS avancé de défense (DAGR) de BAE Systems, bien que de petite taille et de petit poids, est doté de capacités élevées. Il est portable, polyvalent et précis, vous guidant dans les applications de véhicules, portables, de capteurs et de pose d'armes à feu.

DAGR fournit une carte mobile et capacités de connaissance de la situation et il répond à des exigences environnementales strictes. Avec plus de 450 000 unités déployées, DAGR offre une fiabilité éprouvée pour le combat et des interfaces pour les intégrations de plateformes. Fiez-vous à la protection améliorée contre les brouilleurs de l'un des premiers programmes de récepteurs GPS portables à inclure la sécurité du module anti-usurpation à disponibilité sélective (SAASM).

Système de cartographie DAGR

Le système de cartes DAGR vous permet de charger et d'afficher des ensembles de cartes, notamment des cartes vectorielles, des cartes raster, des images satellite et des images non géospatiales (bitmap).
Il améliore votre connaissance de la situation en vous permettant d'afficher des cartes/images, des waypoints, des itinéraires et des alertes sur ses affichages de cartes mobiles.

Fonctionnalités SAASM

• Navigation panoramique utilisant un processeur de signal GPS éprouvé à 12 canaux ; extensible à 36 canaux
• Acquisitions accélérées de code Direct-Y et de code C/A
• Architecture de sécurité de nouvelle génération utilisant un processeur de données clés
• Fonctionnement non classifié sous clé et caractéristiques de sécurité actualisées

Principales caractéristiques et avantages

• Compact et léger
• Précision de la vitesse à 0,4 m/sec 3D 95 pour cent
• Trois ports de données série indépendants
• Résistant à l'eau jusqu'à 1 mètre
• Plus de 14 heures d'autonomie en continu
• Double fréquence, suivi simultané des signaux GPS L1 et L2
• Maintient le temps interne pour permettre l'acquisition rapide du signal GPS à chaque démarrage.

Fonctions GPS avancées

• Stratégies agressives pour améliorer les performances d'acquisition/réacquisition et réduire la consommation d'énergie
• Démarrage à froid sans heure, position ou almanach en moins de 100 secondes à partir de l'arrêt complet
• Performances étendues dans un environnement de brouillage diversifié
  • 41-44 dB J/S maintien de l'état 5 suivi
  • 54-66 dB J/S maintien de l'état 3 suivi
  • 24 dB pendant l'acquisition initiale du code C/A
• Surveillance autonome de l'intégrité du récepteur (RAIM)
• Résistance aux effets de trajets multiples

Fonctions avancées pour l'utilisateur

• Connaissance de la situation grâce à des cartes mobiles (jusqu'à 32 Mo)
• Télémètre laser, appui-feu et fonctions CAS à 9 lignes
• Transfert de données/cartes à partir d'un PC ou d'un autre DAGR
• Touches de raccourci programmables par l'utilisateur
• Navigation de zone avec stockage des points de repère
• Configuration par l'utilisateur des unités, des référentiels et des formats de coordonnées

Interfaces

• Trois (3) ports de données série indépendants (full duplex)
  • Deux (2) ports de données série RS-232 standard
  • Un (1) port de données série standard TIA/EIA-422 Entrée/sortie de données NMEA-0183
  • Télémètre laser
• Interfaces de synchronisation
  • 1 entrée PPS
  • 1 PPS UTC et 10 PPS sorties
  • Sortie HAVEQUICK
  • Sortie de remplissage du temps SINCGARS
• Port d'antenne RF actif L1/L2, 3,3 V CC
• GPS différentiel RTCM 194-93/SC 104 (DGPS) saisie des données de correction
• KYK-13/KOI-18/AN/CYZ-10/DS-101/DS-102/SKL entrée de chargement de clé
• Entrées d'alimentation, de données et d'antenne externes

Caractéristiques techniques du GPS DAGR

Les caractéristiques produits sont en anglais pour respecter les données du fournisseur.

Specifications
Frequency	L1/L2 dual frequency tracking L1 – C/A, P(Y) L2 – P(Y)
Acquisition time	TTFF < 10 sec (hot) TTFF < 90 sec (warm) FF < 100 sec (cold) TTSF < 15 sec (OFF or STBY < 15 min) TTSF < 22 sec (STBY < 60 min) TTSF < 70 sec (OFF < 60 min)
GPS time accuracy	52 nanoseconds
Dynamics	Velocity: 250 m/s Acceleration: 20 m/s2
Position accuracy	DGPS: < 2.4 m, 95% horizontal PPS: < 6.7 m, 95% horizontal
Velocity accuracy	0.4 m/sec 3D 95%
Coordinate system	30 predefined, 6 user-defined
Storage capacity	999 waypoints 5 moving waypoints
MTBF	10,000 hours
Datums	233 predefined, 6 user-defined
Compatibility	IS-GPS-153

Physical characteristics
Power	External: 9 to 32 VDC Typical power: ~1 W Batteries: 4 - 1.5V AA cells 1 - 3.6V 1/2 AA cell for memory Battery life: > 14 hours (continuous)
Weight (with batteries)	< 1 lb (454 g)
Size/volume	6.35 x 3.46 x 1.58 in. maximum (16.1 x 8.79 x 4.01 cm)
Display size (viewable)	1.693 (H) x 2.311 in. (43.00 (H) x 58.7 mm)
Temperature range	Operating: -32°C to +70°C Storage: -57°C to +70°C
Humidity	0 to 100% (no precipitation)
Water resistant	Immersible to 1 meter
Altitude (operating)	-400 m to 9,100 m MSL
