GPS Signal Splitter

390,00 € HT GPS200 - Splitter de signal GNSS - 2 sorties Référence : SPL-2
588,00 € TTC GPS400 - Splitter de signal GNSS - 4 sorties Référence : SPL-4

GPS Signal Splitter
2 ou 4 voies

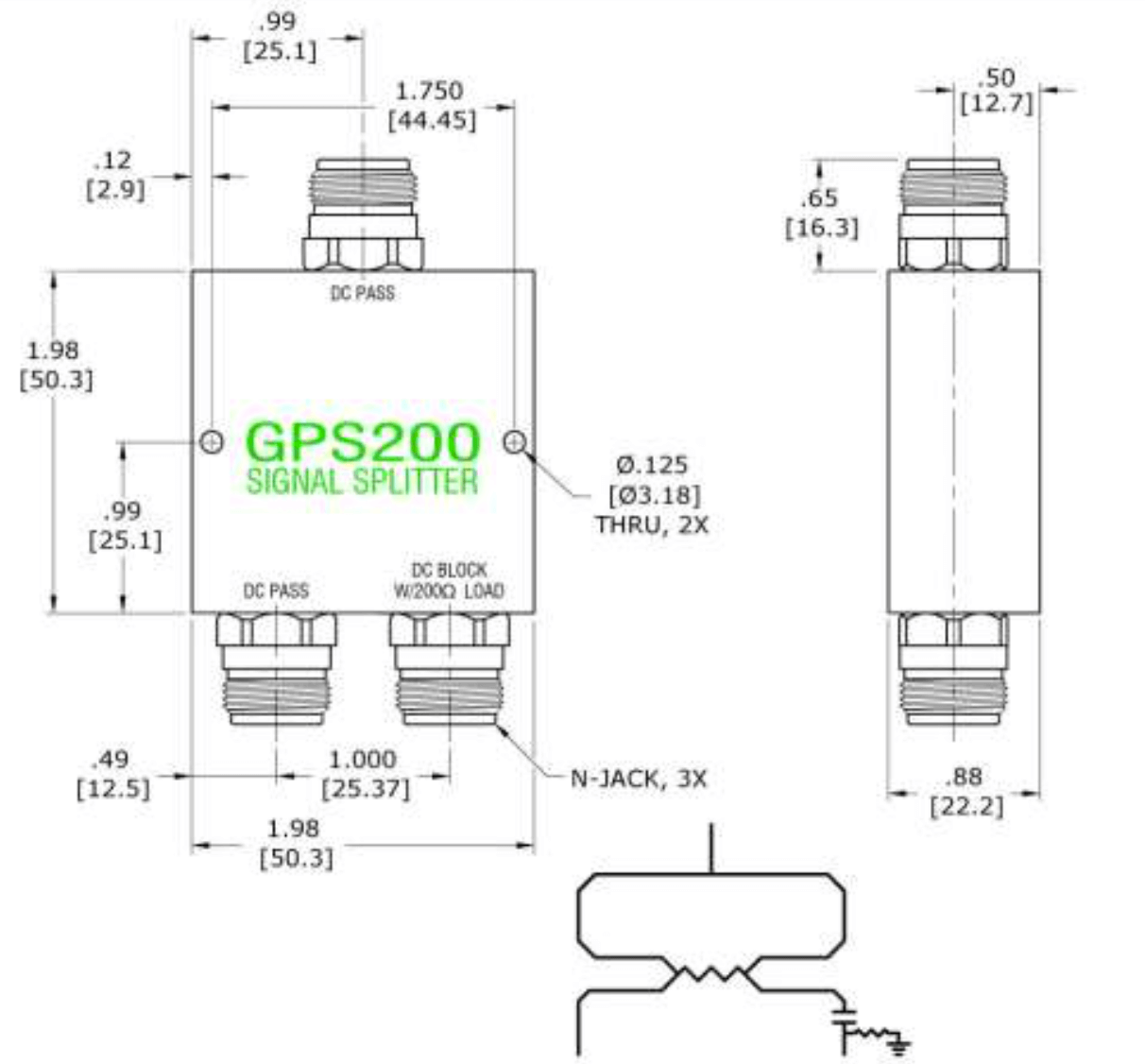

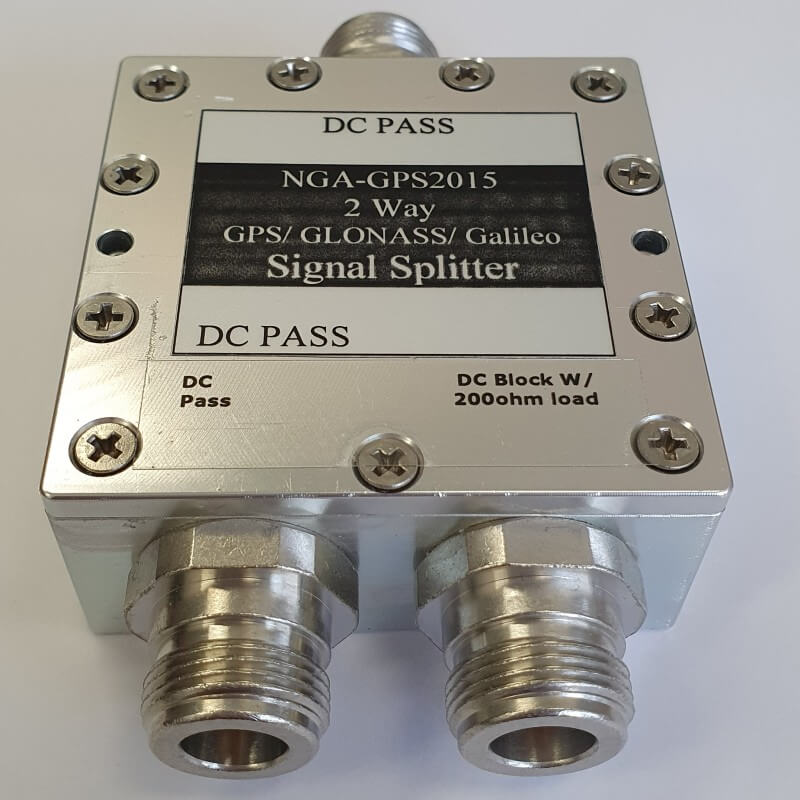

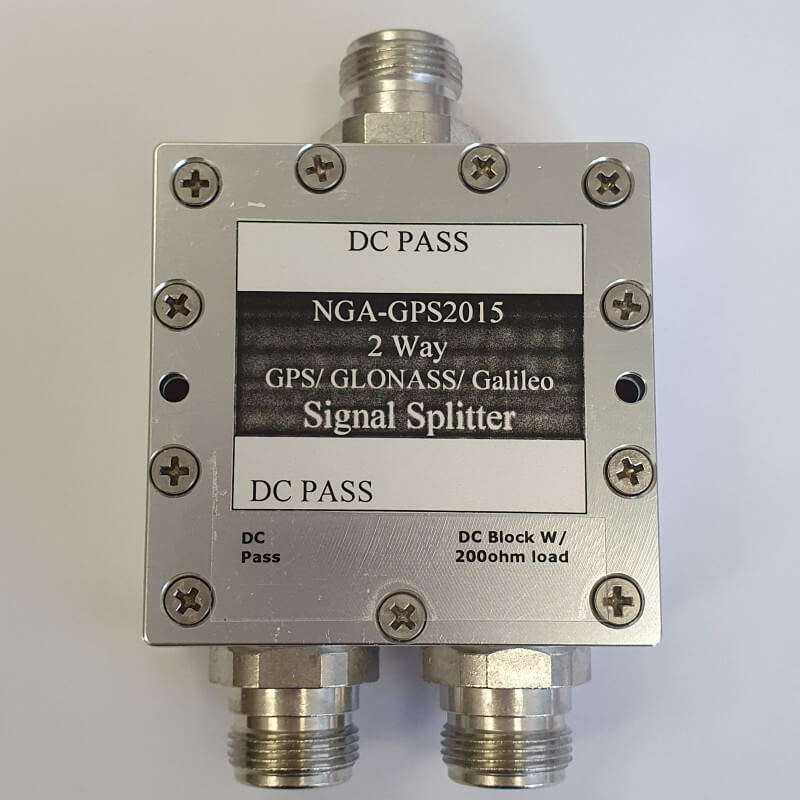

2 voies, séparateur de signal GPS, Dc pass 1 port, DC block 1 port w / 200Ω charges. Généralement utilisé pour alimenter une antenne active via 1 port tout en divisant le signal GPS.

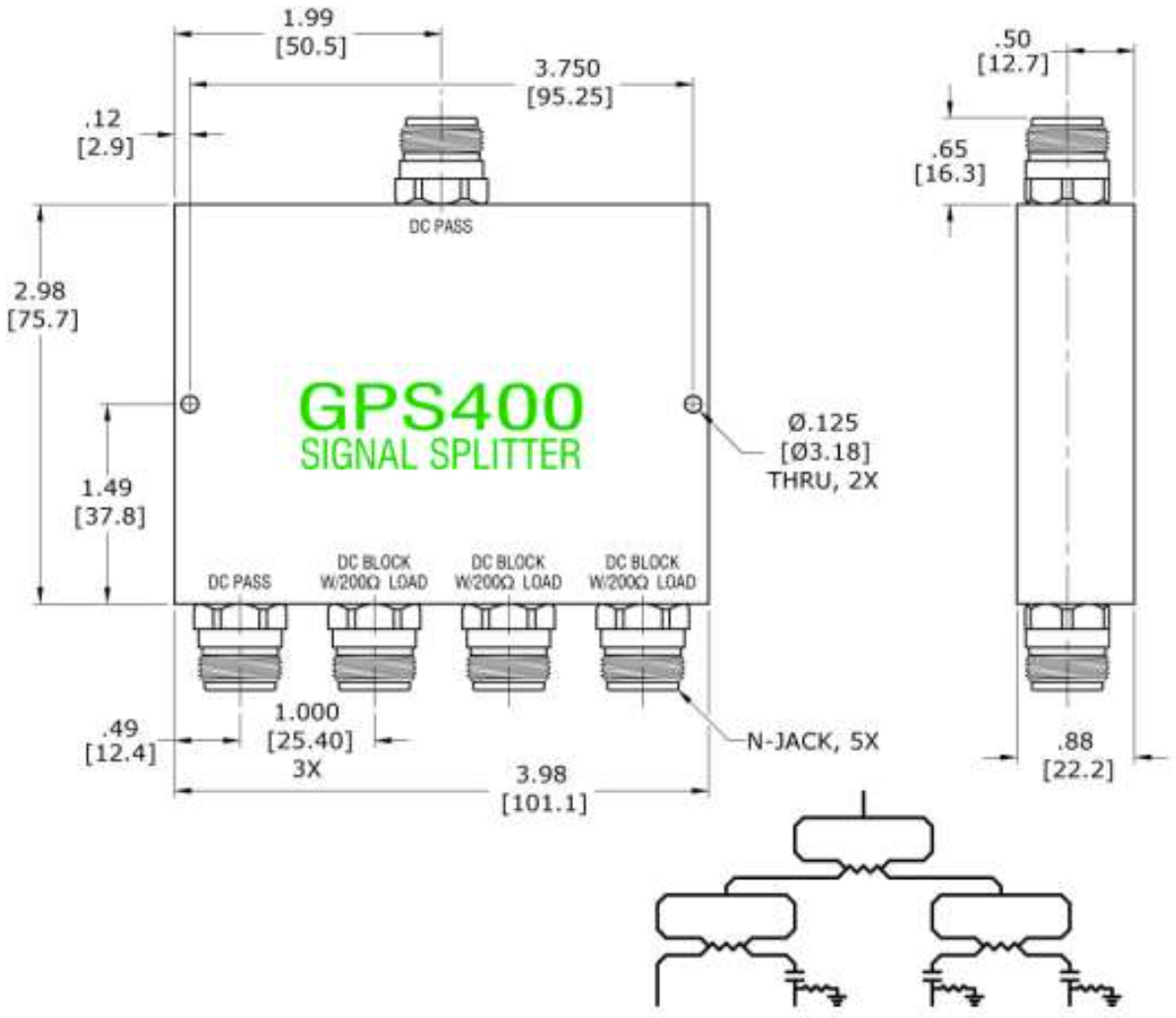

4 voies, signal GPS ; DC pass 1 port, Dc block 3 ports w / 200Ω charges. Généralement utilisé pour alimenter une antenne active via 1 port tout en divisant le signal GPS.

Description du Signal Splitter

Splitter

Caractéristiques techniques du Signal Splitter

Spécifications électriques
Gamme de fréquences	1000 - 2000 Ghz
Impédance	50 OHMS
Perte d'insertion (Max)	0.4 dB (above 3.01 dB split) (version GPS 200) 0.6 db (above 6.02 db split) (version GPS 400)
Amplitude balance (Max)	0.2 dB (version GPS 200) 0.3 dB (version GPS 400)
Phase Balance (Max)	3 degrés
Isolation (Min)	22 dB
Input VSWR (Max)	1.20 : 1
Output VSWR (Max)	1.20 : 1
DC Voltage (Max)	10 V
DC Current (Max)	50 mA

Spécifications mécaniques

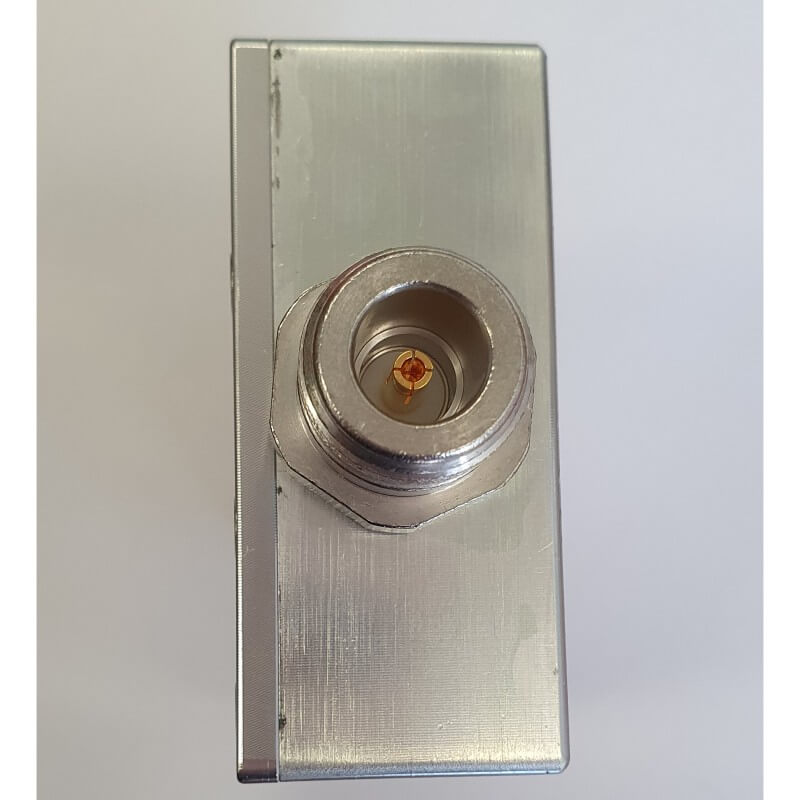

Connecteurs	Type-N Femelle (Jack), 50 OHM
Corps du connecteur	Brass, Tri-alloy plate
PIN connecteur	Phosphor Bronze, Gold Plate
Isolateur	PTFE, Virgin Electrical Grade
Housing	Aluminum, Clear Chem Conversion Film, Rohs Compliant (No Hex Chrom)
Solder	Lead Free, RoHS Compliant
Température de fonctionnement	-65°C à +85°C
Poids	174 grammes (version GPS 200) 452 grammes (version GPS 400)

Puissance d'entrée RF (diviseur de puissance)
Into Matched Load VSWR's	1.2 : 1 2.0 : 1 ∞
En phase	20 Watts 20 Watts 10 Watts
180° Hors phase	20 Watts 5 Watts (version GPS 200) , 10 Watts (version GPS 400) 0.5 Watts (version GPS 200) , 1 Watt (version GPS 400)

Puissance nominale d'entrée RF (combinateur de puissance)
Signaux cohérent (en phase)	2 x 10 Watts (version GPS 200) 4 x 5 watts (version GPS 400)
Signaux cohérent (180° hors phase)	2 x 0.25 Watts (version GPS 200) 4 x 0.25 Watts (version GPS 400)
Signaux non cohérents	2 x 0.5 Watts (version GPS 200) 4 x 0.5 Watts (version GPS 400)
