Serveur NTP
TMS3000

TimeLink MicroSystems
Tarif : nous consulter TimeLink Microsystems - Serveur Temps NTP - TMS3000 Référence : TMS3000

Serveur de temps réseau (NTP)
GNSS ou IRIGB avec sortie 10 MHz

  • Générateur Temps Fréquence TMG5020
  • Générateur Temps Fréquence TMG5020
  • Générateur Temps Fréquence TMG5020
  • Générateur Temps Fréquence TMG5020
Suivant Précédent

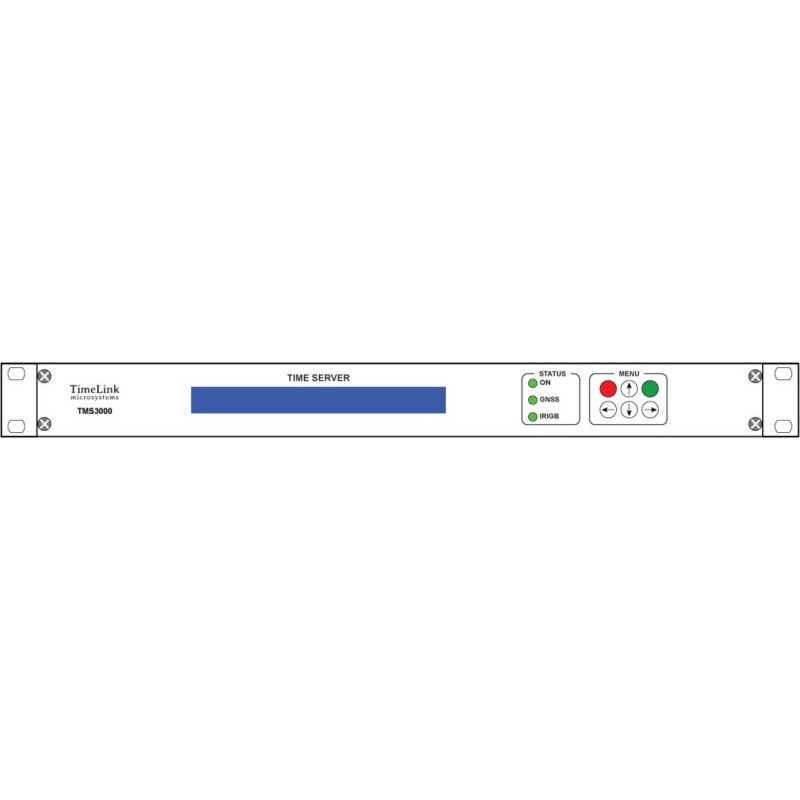

Le TMS3000 est un équipement en rack capable de fournir une source de temps de haute stabilité à tout réseau TCP / IP Ethernet.

Ce serveur de temps utilise le protocole NTP (Network Time Protocol) et TP (Time Protocol) pour synchroniser tous les ordinateurs connectés au réseau.

Description du produit

Serveur NTP

Le serveur TMS3000 est un type de serveur NTP-Primary avec les fonctions suivantes :

  • Serveur de niveau 1, compatible avec la version 3.0 ou 4.0 du protocole NTP
  • Mode : serveur question / réponse

Les ordinateurs du client peuvent être synchronisés avec une précision de 1 à 10 ms, en fonction de la charge du réseau. Les informations sur l'état de l'équipement et du serveur sont disponibles via le protocole SNMP (MIB).
Un client NTP doit être installé sur chaque ordinateur client pour sa synchronisation avec le serveur.

Le TMS 3000 possède 3 connecteurs :

  • RJ45 standard pour liaison réseau IEEE802.3 10/100 Mbs
  • BNC pour la sortie 1PPS en phase avec UTC
  • SubD 9 broches dédiées à la liaison RS232 pour la configuration de l'équipement.

Un choix de deux sources de temps indépendantes est disponible pour la saisie du temps :

  • Entrée IRIGB
  • Un module GPS capable de fournir à la fois un signal UT et un signal PPS haute stabilité

La priorité est donnée à la source GNSS lorsqu'elle est disponible en raison de sa plus grande précision.

GNSS

Le récepteur GNSS est capable d'acquérir simultanément 24 satellites et de délivrer 1 PPS de très haute précision.

IRIG B

L'entrée IRIGB utilise le signal modulé en amplitude standard de 1 KHz conforme à la norme IRIGB STANDARDS 200-98.

Contrôle à distance

La surveillance à distance de l'équipement est effectuée par la connexion réseau à l'aide d'un serveur Web intégré ou SNMP.

Oscillateur

Un oscillateur interne de type OCXO permet une stabilité temporelle de 1x10-10 / jour en cas de perte de source de temps externe. (entrée IRIGB ou échec GPS)

Configuration

La configuration complète de l'équipement est contenue dans une mémoire carte amovible MicroSD.

Spécifications techniques du TMS3000

Les caractéristiques produits sont en anglais pour respecter les données du fabricant.

NTP/SNTP (Network Time Protocol) : NTP (RFC 1305) SNTP (RFC 1361) utilisation du port UDP 123
Générateur configurable en V3, V4 ou automatique V3/V4
TP (Time Protocol) DAY TIME : Temps (RFC 868) utilisation du port UDP37
SNMP :
(Simple Network Management Protocol) :
(RFC 1155, 1157, 1213) V2c
SNMP permet d'accéder à l'état de l'équipement. Pour des raisons de sécurité, aucune modification de configuration ne peut être faite de cette façon.
HTTP : Pages Web pour le contrôle à distance.

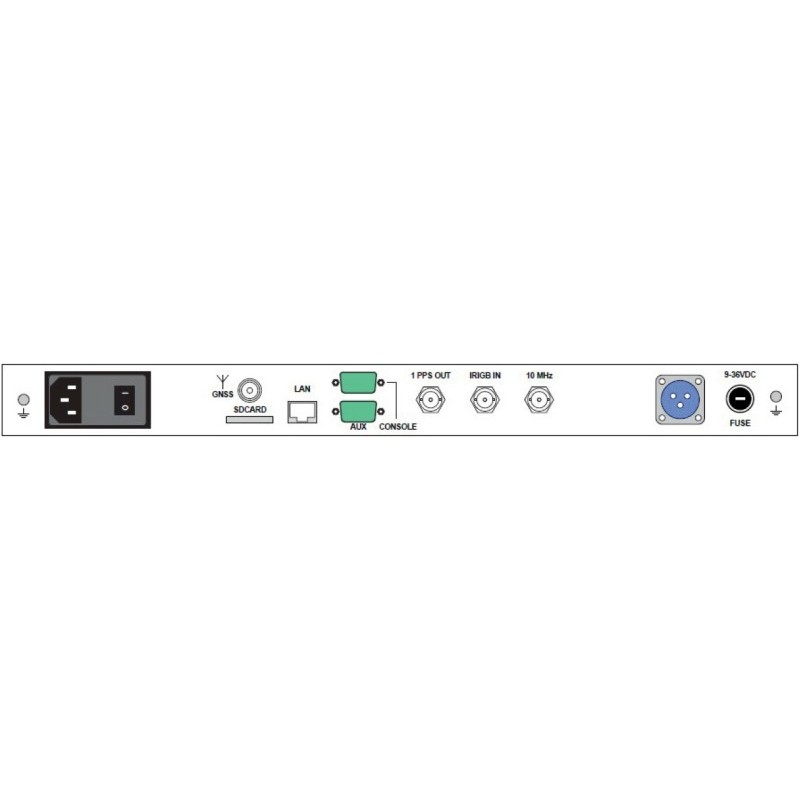

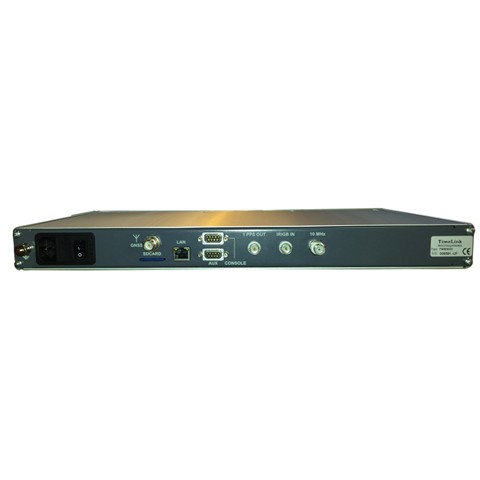

Connecteurs : 1 x TNC pour l’entrée antenne GNSS
1 x BNC isolé pour l’entrée IRIG
1 x BNC pour la sortie 10 MHz
1 x BNC pour la sortie 1PPS
1 x SUB'D 9 points femelle pour la liaison série console
1 x RJ45 pour la connexion au réseau
Interface réseau : Ethernet IEEE 802.3. 10/100 Base TX
Précision du 1 PPS : ± 100 ns par rapport à l'heure UTC quand l'équipement est controlé par GPS.
± 500 ns par rapport au début de la trame IRIGB quand l'équipement est controlé par IRIGB.
Code IRIG B : IRIG-B signal modulé en amplitude 1:3, 1:1 - isolé par transformateur
Les entrées de code sont conformes aux informations "année".
Référence interne : OCXO 10 MHz
    Stabilité à court terme
  • 1s, 10s : < 2.10-11
    Stabilité à long terme (sans asservissement)
  • < 1.10-9 / jour
  • < 3.10-8 / mois
  • < 2.10-7 / an
    Stabilité à long terme (contrôlé par GNSS)
  • < 1.10-10
Température : Fonctionnement : -20°C à +60°C
Stockage : -20°C à +70°C
Humidité relative (fonctionnement) : 10% à 90% (sans condensation)
Humidité relative (stockage) : 5% à 95% (sans condensation)
Dimensions : Rack 1U 19" L =483 x l =350 x H= 44 mm
Poids : 3 Kg
Alimentation : Alimentation secteur 230V AC : Embase CEE 2P+T avec filtre secteur et interrupteur M/A
Tension : 85-264VAC / 47-440Hz
Consommation : < 20W
Certification : Matériel certifié CE, ROHS et ITAR Free
MTBF : > 100 000 h (STD/OPT4)
> 150 000 h (OPT3)
    OPT : High stability OCXO
  • Oscillateur 10 MHz
  • Stabilité à court terme : 1s : <1.10-12
  • Stabilité à long terme (sans asservissement)
    • < 5.10-10 / jour
    • < 5.10-9 / mois
    • < 3.10-8 / an
  • Stabilité à long terme (contrôlé par GNSS)
    • < 1.10-10
  • Niveau +13 dBm ±1dBm
  • Bruit de phase
    • 1 Hz     < -100 dBc
    • 10 Hz     < -130 dBc
    • 100 Hz     < -150 dBc
    • 1 KHz     < -155 dBc
    • ≥10 KHz     < -155 dBc



    OPT2 : NMEA Output
  • Trames de sortie en standard NMEA, GGA et RMC, Emission à 4800 bauds, 1 fois par seconde vers Interface électrique RS232 "AUX" DB9



    OPT3 : DC P.S. redondant
    Alimentation AC et DC
  • AC : Embase CEE 2P+T avec filtre secteur et interrupteur M/A
    Tension : 85-264VAC / 47-440Hz
  • DC : 9-36 VDC avec fusible externe
    Connecteur Jaeger sécurisé physiquement
    Consommation OPT3 : < 40W



    OPT4 : Alimentation simple DC
  • Pas d'alimentation AC.
  • DC : 9-36 VDC avec fusible externe
    Connecteur Jaeger sécurisé physiquement
    Consommation OPT4 : < 40W
