Harxon HX-CT3603A

Harxon
Tarif : nous consulter HX-CT3603A Timing antenna Référence : HX-CT3603A

Antenne de chronométrage

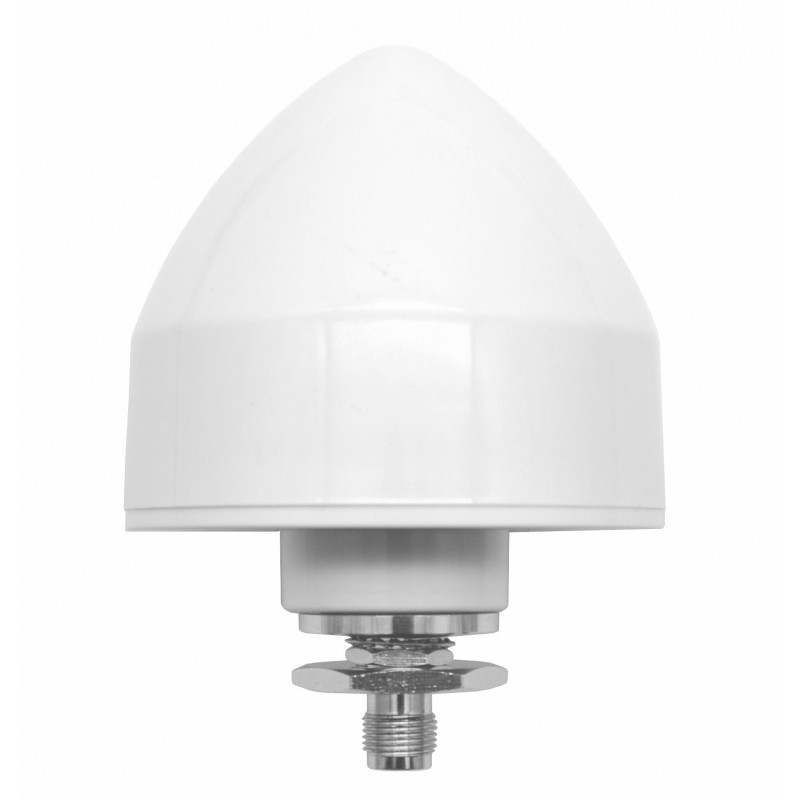

  • Antenne Harxon HX-CT3603A
  • Antenne Harxon HX-CT3603A
  • Antenne Harxon HX-CT3603A
Suivant Précédent

L'antenne Timing HX-CT3603A de Harxon prend en charge la réception des signaux GPS, BDS et GLONASS.

Elle est spécialement conçue pour les applications de synchronisation, mobiles, de précision et militaires. Elle peut fournir une réponse véritablement circulaire sur l'ensemble de la bande passante de l'antenne, ce qui permet d'obtenir une réjection supérieure des signaux par trajets multiples.

Description de l'antenne Harxon HX-CT3603A

Cette antenne comporte un élément patch à large bande très circulaire avec un amplificateur à faible bruit de haute performance. Cette configuration permet d'obtenir un excellent rapport axial constant sur toute la bande de fréquences.

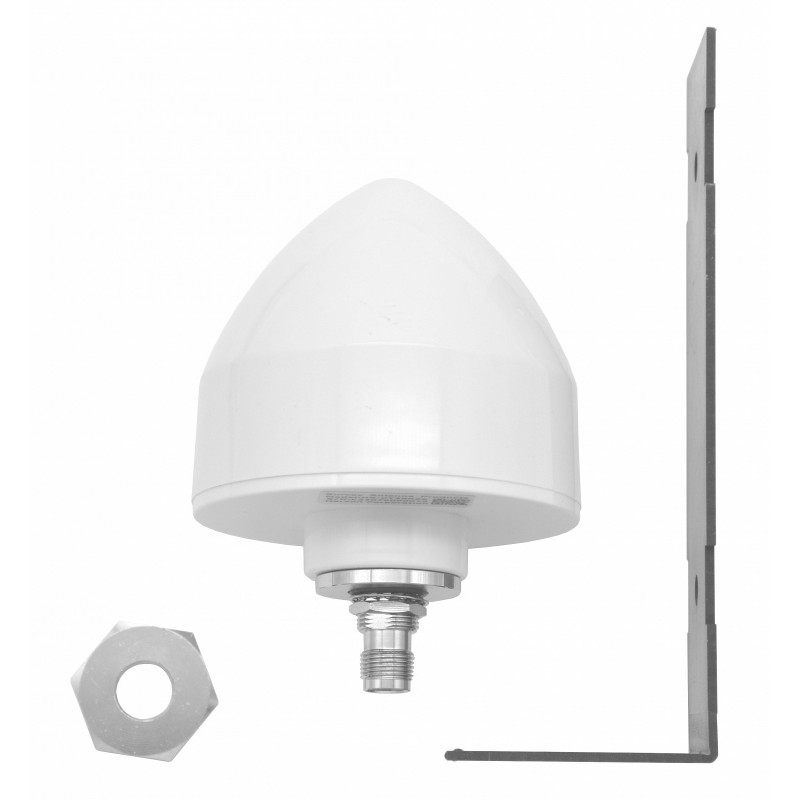

L'antenne HX-CT3603A est logée dans un boîtier industriel étanche à montage permanent, il est disponible avec une grande variété de connecteurs. Cette antenne est également personnalisable au niveau du radôme. Les radomes coniques sont recommandés pour les emplacements permanents afin d'éloigner les oiseaux et d'éliminer la glace et la neige.




APPLICATIONS

  • GPS/BDS/GLONASS Long câble Installations mobiles/fixes
  • Positionnement global de haute précision et essentiel à la mission
  • Agriculture de précision, exploitation minière et construction
  • Militaire et sécurité
  • Application de la loi et sécurité publique



AVANTAGES

  • Excellente polarisation circulaire
  • Longs trajets de câbles
  • Excellent rapport signal/bruit
  • Excellente réjection des trajets multiples
  • Réjection hors bande exceptionnelle
  • Précision accrue du système
  • Idéal pour les environnements difficiles

Caractéristiques techniques de l'antenne Harxon HX-CT3603A

Performance

Antenna model DAS1582 (25*25*4mm)
Frequency Range
GPS L1
BDS B1
GLONASS G1
V.S.W.R ≤ 2.0
Band Width > 30 MHz
Impedance 50Ω
Gain 4.0dBic Based on7×7cm ground plane
Polarization RHCP

MATERIAL

Part Name SPEC
Antenna Dielectric Ceramics
PCB FR4
Shielding Tinplate
RF Cable RG174
RF Connector TNC-K
Mounting bracket Steel
Shell ABS

LNA

DC Voltage 3V-5.5V
Gain 28±3dB
Out band Rejection (Absolute value) ≥ 20dB (f0+100MHz)
≥ 20dB (f0-100MHz)
Output VSWR (MAX) 2.0
Noise Figure (MAX) 2.0
DC current 8-22mA (at 3.0-5.5V)

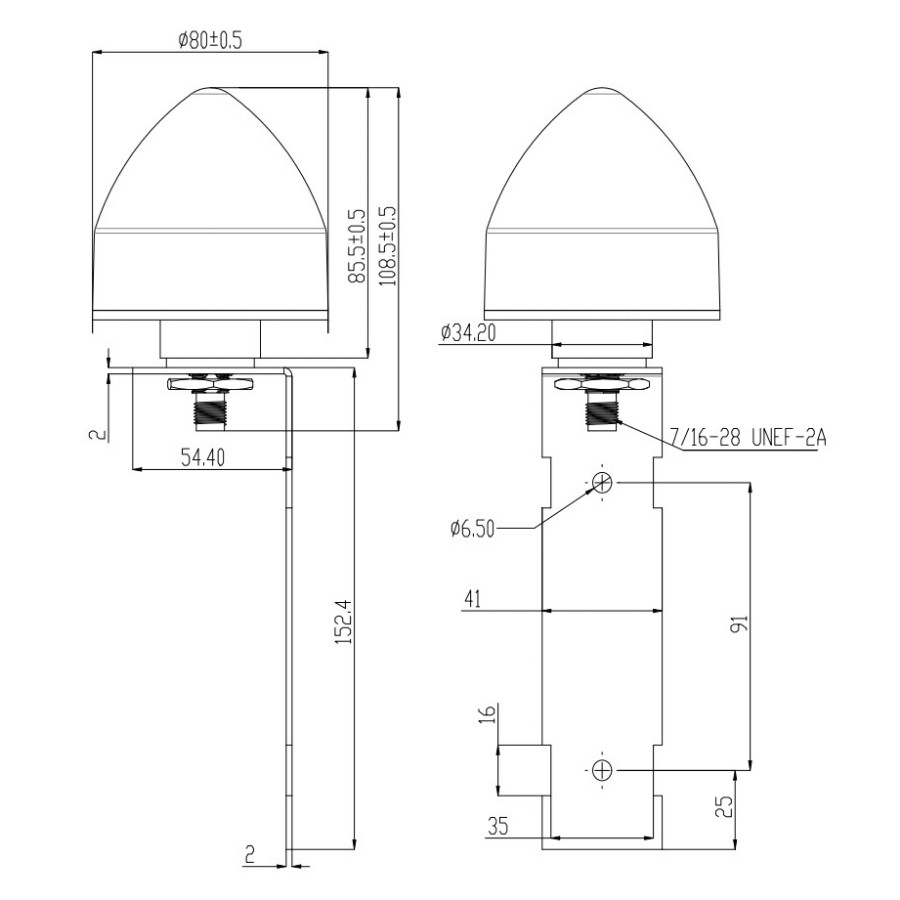

MECHANICAL CHARACTERISTIC

Cable - Connector Tensile None
Cable - Antenna Unit Tensile None

OVERALL (COMPLETE MODULE INCLUDING RF CONNECTOR)

Output VSWR (MAX) 2.0
Impedance 50Ω

ENVIRONMENT CONDITION

Working Temp -40°C ~ +80°C
Storage Temp -40°C ~ +80°C
Vibration Sine sweep 1g (0-p)
10 ~ 55 ~ 10Hz each axis
IP Code IPX6

Livré avec

HX-CT3603A

Réf. , livré avec :



Documentation PDF
