CXL 130-1-Ex Antennes omnidirectionnelles

Description de l'antenne omnidirectionnelle CXL 130-1-Ex

La CXL 130-1-Ex est une antenne de station de base omnidirectionnelle à polarisation verticale de 0 dBd pour la bande des avions civils de 118 à 137 MHz.
L'antenne est spécifiée comme antenne ATEX pour une utilisation en zone 2 dans les zones potentiellement explosives.
Avant d'installer l'antenne, lisez attentivement le manuel du produit ATEX.
L'antenne peut être utilisée dans les groupes de gaz IIA, IIB et IIC en zone 2.
L'antenne est une conception dipolaire à large bande ½ λ.
L'antenne peut être montée sur un tuyau d'eau fileté de 1" à l'aide de l'écrou tournant de 1" fourni. De cette façon, on obtient une installation fine et agréable.
Une grande variété d'accessoires de montage offre un large choix de modes d'installation.
Toutes les parties métalliques de l'antenne sont mises à la terre en courant continu. Par conséquent, l'antenne présente un court-circuit en courant continu sur le câble coaxial.
Un tube conique en fibre de verre à très faible prise au vent entoure complètement l'élément rayonnant soigneusement conçu pour assurer un service fiable et de longue durée dans tous les climats.

Caractéristiques techniques de l'antenne omnidirectionnelle CXL 130-1-Ex

Électrique FR
Modèle	CXL 130-1-Ex
Fréquence	118 - 137 MHz
Type D'Antenne	Coaxial dipole, broad-banded
Spéc. spéc. d'info	Max. Puissance d'entrée RF due à max. EIRP en environnement ATEX^* : Group IIA : 35.6 dBm (3.6 W) Group IIB : 33.3 dBm (2.1 W) Group IIC : 30.8 dBm (1.2 W)
Polarisation	Verticale
Type De Motif	Omnidirectionnel
Largeur de faisceau: 3 dB plan vertical	80 °
Largeur de faisceau: 3 dB plan, horizontal	Omnidirectionnel
Impédance	50 Ω
Gain	0 dBd (2.2 dBi)
ROS	< 1.75:1
Bande Passante	19 MHz
Protection Antistatique	Toutes les parties métalliques sont mises à la terre (le connecteur indique un court-circuit)
Code HCM	HCM000ND00, 040DE00

^* Voir le manuel du produit ATEX (instructions de sécurité et de montage) et la DÉCLARATION DE CONFORMITÉ UE correspondante Directive ATEX 2014/34/EU.

Mécanique FR
Couple Du Connecteur	UHF(f) (fitting PL-259) : 0.7 - 1.1 Nm
Matériaux	Radome : Polyurethane-coated glass fibre Mounting hardware : Black chromed brass
Couple D'Installation	20 - 25 Nm
Couleur	Bleu (RAL 5015)
Vent	0.023 sq. m
Charge Du Vent	29 N (160 km/h)
La Taille	Environ 1430 mm
Poids	Environ 0.85 kg
Fixation	On 1" RG (G1" - 11) threaded water pipe or on optional mounting brackets (see accessories)
Marquage ATEX	II 3G Ex nA IIC T6

Environnement
Gamme De Température De Fonctionnement	-30 °C to +60 °C
Vitesse Du Vent De Survie	200 km/h
Protection Contre La Pénétration	IP66

Calculation of max. Antenna input power in different ATEX groups
ATEX GROUP	MAX. EIRP POWER	ANTENNA GAIN	MAX INPUT POWER
IIA	37.7 dBm (6.0 W)	0 dBd / 2.15 dBi	35.6 dBm (3.6 W)
IIB	35.4 dBm (3.5 W)	0 dBd / 2.15 dBi	33.3 dBm (2.1 W)
IIC	33.0 dBm (2.0 W)	0 dBd / 2.15 dBi	30.8 dBm (1.2 W)

Typical Radiation Pattern (E-Plane)

Typical Radiation Pattern (H-Plane)

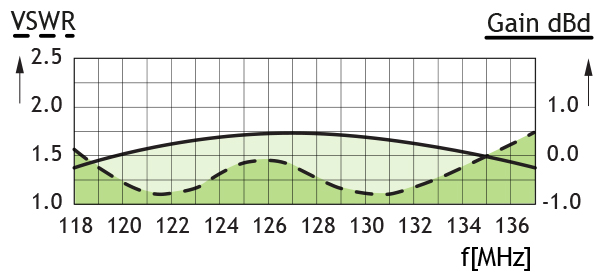

Typical Gain and VSWR curves

Désignations

Références Disponibles
MODELE	N° de produit
CXL 130-1-Ex	115000026
LW-SS-1"-Ex ATEX grounding Kit	115000102
