Mats Type PU


LaserTech
Prix nous consulter Kits PU mats standards Référence : PU 5 Référence : PU 8 Référence : PU 10 Référence : PU 12

Mât léger, à extension manuel
Montage terrain ou véhicule

  • Mat téléscopique type PU
  • Mat téléscopique type PU
  • Mat téléscopique type PU
Suivant Précédent

La famille des mâts tactiques télescopiques PU est depuis 1970 en service dans toutes les forces armées à travers le monde.

Description des mats Type PU

Les principes d'extension manuelle et de blocage par contre-goupilles imperdables, rendent le mât simple d'utilisation et très fiable. Il existe 4 hauteurs de déploiement de 5 à 11,4 m. Tous peuvent être installés sans haubans sur un véhicule, ou haubanés sur le sol. De nombreux tests (résistance, fiabilité, environnements sévères) ont été effectués et les résultats ont été confirmés lors de son exploitation en conditions opérationnelles à travers le monde.
Un manuel d'utilisation et de maintenance est disponible avec la liste des pièces détachées, codifiées OTAN, assurant ainsi une garantie d'approvisionnement dans le temps indéfini. En complément de la gamme PU standard, il existe plusieurs modèles de PU avec une hauteur plus petite et un nombre de sections moins importantes.

Description générale

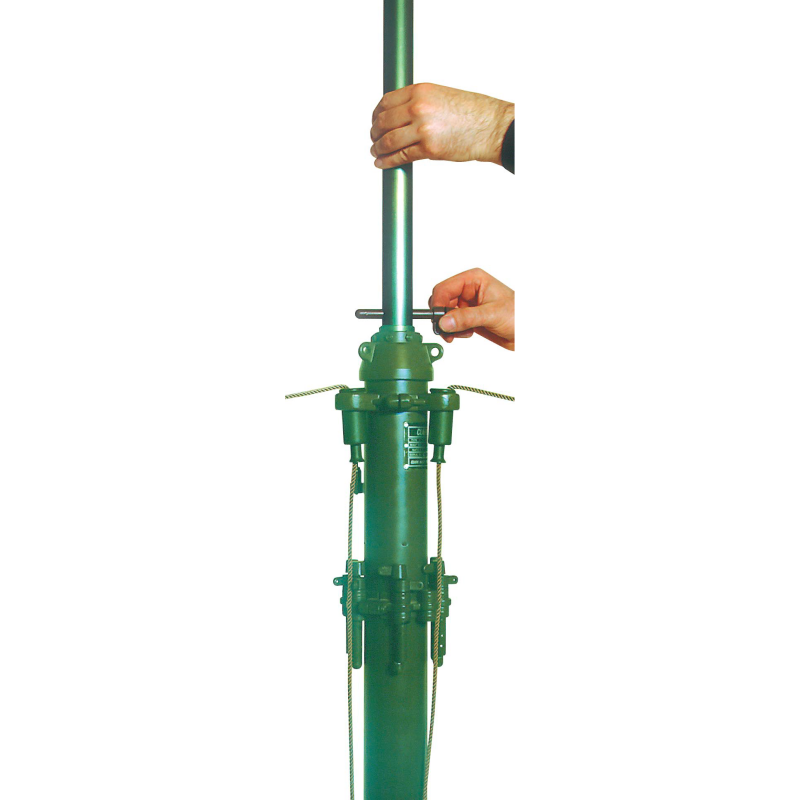

Le mât standard PU a 8 sections télescopiques en aluminium anodisées de qualité supérieure. La spécificité qui vous permettra de l'identifier, est la simple contre-goupille imperdable qui bloque les sections du mât une fois déployé, les unes par rapport aux autres.
Les contre-goupilles sont rangées sur le mât et l'expérience nous démontre une perte très négligeable de celles-ci.
Un système de sécurité par amortisseur pneumatique entre les sections, protège l'opérateur en cas de mauvaises manipulations au moment de la rétraction du mât.
Bien que de conception simple, le mât PU est rempli de solutions techniques ingénieuses. Les sections du mât coulissent sur des bagues en nylon, et un niveau à bulle permet d’installer le mât verticalement. Ce mât peut être complètement démonté grâce au kit d'outillage fourni avec le système



La tête de mât est équipée d'un verrouillage rapide pour adaptateur mâle diam. 24 mm. Grâce à un code couleur, les haubans térylène sont facilement identifiables (haubans supérieurs verts/haubans inférieurs rouges) et sont tous équipés d'un tendeur rapide à billes. Les haubans du niveau inférieur sont spécifiquement ajustés à chaque référence de mât. La finition standard est vert OTAN, avec sections anodisées vert. Les mâts PU sont non-rotatifs. Si l'on emploie une antenne directive, il existe un rotateur antenne en tête de mât en option.

Déploiement

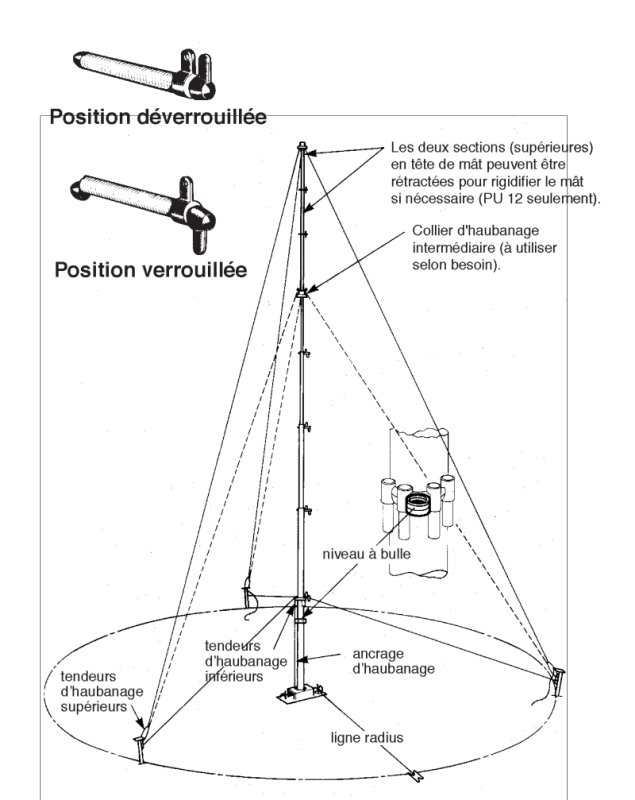

Lors d'un montage sur le terrain, le dessin ci-dessous montre le mode de déploiement du système. Le temps moyen de déploiement avec 2 opérateurs est de 10 minutes, avec la mise en place des piquets, de l'antenne et des attaches pour câbles au mât. Le mât PU supporte dans la majorité des utilisations, les antennes radio dipole, fréq. 30-108 Mhz, avec fixation en tête ou au milieu du mât. Avec l'utilisation de la corde de drisse, le mât PU est aussi utilisé par de nombreuses forces armées pour supporter des antennes filaires large bande dans différentes configurations.

Caractéristiques techniques des mats type PU

Modèle mât Kit Cat. No. NNO
unités du mât
Hauteur rétractée (m) Hauteur étendue (m) Maximum charge en tête (kg) Poids de l'unité du mât (kg) Poids du kit (kg)
PU 5 17378 - 1,05 5 10 7,0 28,0
PU 8 6198 5985-99-637-9873 1,40 8 10 9,5 30,5
PU 10 6331 5985-99-625-3744 1,68 10 10 10,8 31,8
PU 12 6104 5985-99-117-3751 1,86 11,4 10 11,7 32,7

Composition standard d'un kit PU (PU 8 Ci-dessous)

Mats télescopiques légers


PositionCat. No.DescriptionQté
16196Mât PU 81
26106Embase1
3a16166Piquet standard (forme hélicoïdale)3
3b2484Piquet standard (forme hélicoïdale)(3)
46409Piquet embase2
5B2621Marteau1
66336Ligne piquet radius1
76729Hauban inférieur2
86730Hauban inférieur avec ancre1
96731Hauban supérieur3
10a6251Boîte de rangement1
10b7533Sac de rangement (alternatif - pas montré)(1)
116411Bâche en canvas1
126421Kit d’outillage1
136233Contre-goupilles en recharge (pas montré)2

Référence Désignation
Fixation sur véhicule ou shelter

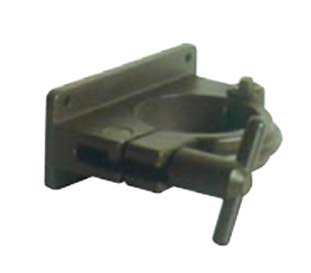

2433 Bride ouvrante
Démontage facile et rapide, fixation ou non réglable en verticalité pour montage au véhicule ou shelter.
NNO 5820-99-214-7567
Poids: 0,75 kg.

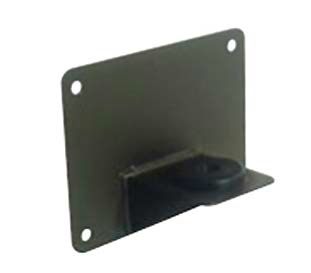

9425 Fixation inférieure
A utiliser avec bride ouvrante Cat. No. 2433.
NNO 5340-13-116-7032
Poids: 1 kg.

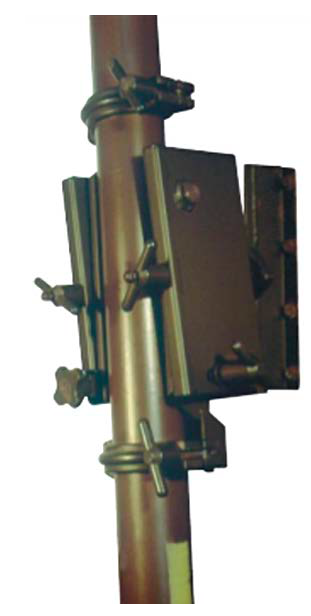

10481 Fixation sur véhicule ou Shelter
Peut être monté sur véhicule ou mur d’un shelter. Montage rapide du mât, réglable 2 axes ± 10°
NNO 5985-99-911-5631
Poids: 11 kg.
Equipements en options
15036 Adaptateur de drisse pour antennes filaires large bande
Adaptateur tête de mât pour fixation de 1 ou 2 drisses pour antennes larges bandes.
NNO 5985-99-441-9879
Poids: 0,2 kg.

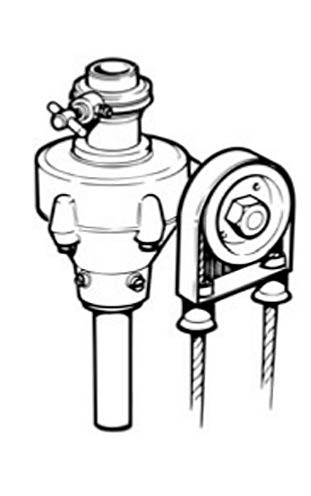

6508/NG Rotateur antenne
Lors de l’utilisation d’une antenne directive, ce rotateur permet de tourner l’antenne après le déploiement du mât. Il est manipulé par une corde du sol. L’interface du rotateur pour l’antenne est de 24 mm, comme en tête de mât.
NNO 5985-99-620-8958
Poids: 1,45 kg.
6761 (PU 8) Kit de drisse
Corde de drisse comprenant une corde de terylene avec bloc de poulie qui s’attache immédiatement sur l’adaptateur de drisse. Avec tendeur automatique pour attache à l’embase du mât.
NNO 5985-99-637-9878
Poids: 1, 1 kg.

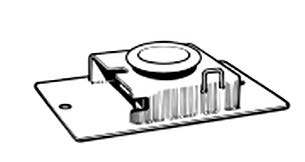

6581 Embase isolante
Lorsque le mât est déployé avec le kit terrain, il doit être isolé du sol; le joint en caoutchouc isolant se monte sur une embase standard. Si le mât est utilisé comme émetteur, un câble de mise à terre doit être attaché en permanence.
NNO 5985-99-637-0533
Poids: 0,8 kg.
6765 Sangle de maintien câble d'alimentation
Sangle en toile canvas pour maintenir le câble d’alimentation le long du mât.
NNO 5340-99-717-1985
Poids: 0, 1 kg. (par set de 5 pièces)

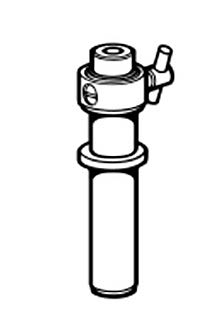

6113 Adaptateur pour interface antenne 10 mm
Adaptateur efficace pour de nombreuses antennes militaires VHF avec interface 9/10 mm de diamètre.
NNO 5985-99-117-37 46
Poids: 0,2 kg.
6974/NG Extension longueur 1 mètre
Adaptateur tête de mât pour extension supplémentaire lg 1 m avec collier d’haubanage. Une nappe de haubans intermédiaires doit être utilisée avec l’extension.
NNO 5985-21-889-0024
Poids: ± 1, 1 kg.
