Icom

Portatifs PMR Analogiques
F5022 / F6022

Spécifications - Accessoires

Fonctionnels, Performants, Economiques !
Adaptés à votre utilisation.

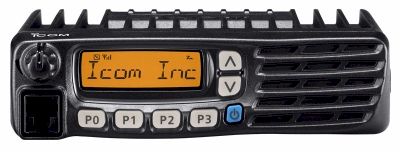

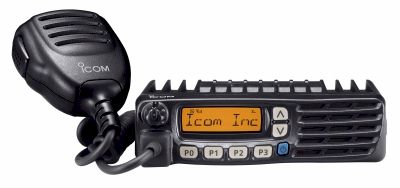

IC-F5022
Mobile PMR VHF 136-174 MHz
25W 128 canaux avec afficheur LCD

IC-F6022
Mobile PMR UHF 400-470 MHz
25W 128 canaux avec afficheur LCD

ICOM F-5022 / F6022 ICOM F-5022 / F6022

ICOM F-5022 / F6022

L'ergonomie et la simplicité d'utilisation de la série IC-F5022 sont adaptées aux petites et moyennes infrastructures dans les secteurs de la sécurité, de l'industrie, du transport, des PME, etc...
Sous un boîtier compact et discret, la série IC-F5022 offre plusieurs modes de signalisation, un scanning optimisé, le déport du contrôle des canaux et une large couverture de fréquences.
Par ses performances et la qualité des communications, ce mobile robuste répondra à toutes vos attentes.

128 canaux mémoires
128 canaux (maximum) répartis en 8 banques. L'opérateur identifie facilement les canaux mémoire par l'attribution d'un nom à 8 caractères et les sélectionne rapidement par les touches de défilement haut/bas.

ICOM F-5022 / F6022

Haut-Parleur en face avant
Le haut parleur de 4 W offre une qualité audio claire et forte. Face à l'opérateur, le haut-parleur est clairement audible.

6 touches programmables
Deux touches haut/bas et quatre touches de fonctions toutes programmables permettent de personnaliser les fonctions selon les besoins spécifiques de l'opérateur. Bouton de volume indépendant pour un réglage simple et rapide.

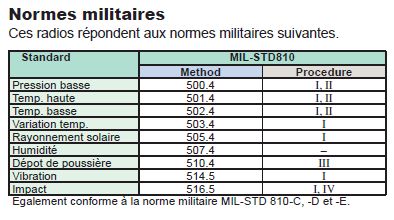

Fabrication robuste conforme aux normes militaires
Le robuste châssis en aluminium moulé et la face avant en polycarbonate ont passé avec succès les tests de conformité à la norme MIL-STD810. Cette fabrication renforcée permet à la série IC-F5022 d'offrir à long terme, un fonctionnement sans faill dans les environnements les plus difficiles.

Principaux modes de signalisations intégrés
Les signalisations intégrées, 2 tons, 5 tons, CTCSS et DTCS permettent de programmer des groupes de stations spécifiques, l'identification au PTT et de bénéficier d'un mode veille silencieuse quand d'autres terminaux émettent. La série IC-F5022 bénéficie en plus d'un mode décodage CTCSS/DTCS rapide.

Compatible MDC 1200

    La signalisation MDC 1200 offre les fonctions suivantes :
  • Indicatif PTT (TX/RX)
  • Contrôle radio (RX)
  • Fonction STUN (RX)
  • Fonction REVIVE (RX)
  • Urgence TX/RX (sans ACK)
  • Répertoire 5 alias (maximum)

Signalisations multiples 2 tons, 5 tons
Le système peut décoder jusqu'à 10 signalisation 2 tons et huit signalisations 5 tons sur un canal. Les paramètres suivants peuvent être associés à chaque réception d'un ton programmé :

  • Bip sonore
  • Réponse
  • Scanning (balayage)
  • Icône "cloche"
  • Fonctions STUN/KILL/REVIVE

Fonctions STUN/KILL/REVIVE
Les fonctions KILL/STUN désactivent à distance un mobile perdu ou volé, éliminant ainsi les risques d'écoute risquant de mettre en cause la sécurité. A réception de la commande STUN, toutes les fonctions du mobile sont temporairement verrouillées jusqu'à réception de la commande REVIVE ou jusqu'à la saisie du mot de passe de déverrouillage.

Fonction travailleur isolé
En l'absence d'utilisation du mobile pendant une durée pré-programmée, le système produit un bip qui invite l'opérateur à appuyer sur une touche. Si le mobile n'est pas utilisé pendant une période d'attente pré-programmée, il émet automatiquement un signal d'urgence et informe les autres stations qu'un incident concernant l'opérateur isolé peut s'être produit.

Liste de scanning assignée à un canal
18 listes de scanning différentes peuvent être créées. Une de ces listes peut être assignée à un canal. Ainsi, dès que l'on sélectionne ce canal, le scanning de cette liste démarre automatiquement. Une liste de scanning différente peut être assignée à chaque canal.

Sélection de canal TX et fonction Talk back (réponse)
Choix du "canal TX" utilisé lors du passage en émission pendant le balayage. Les sélections possibles sont : canal de départ, dernier canal détecté, canal prioritaire et canal pré-programmé. Avant la sélection du canal Tx, la fonction "réponse" permet d'émettre sur le dernier canal détecté tandis que le balayage aura repris après un délai programmé. Cette fonction permet à l'opérateur d'émettre une réponse rapide.

Large couverture de fréquences
Chaque version de la série IC-F5022 couvre une large plage de fréquences (136 à 174 MHz en VHF et 400 à 470 MHz en UHF).

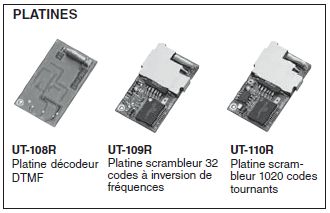

Platines internes optionnelles
La série IC-F5022 contient un connecteur d'extension à 40 pins pour la connexion d'une platine interne optionnelle. Les platines scrambleurs (bruilleurs) optionnelles UT-109R ou UT-110R assurent la confidentialité des conversations. la platine décodeur DTMF optionnelle UT-108 ajoute la fonction de décodage DTMF.

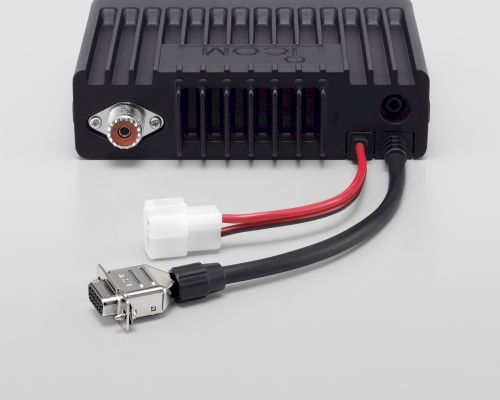

Contrôle externe des canaux mémoires via le câble optionnel ACC

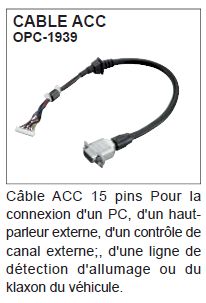

Avec le câble optionnel D-SUB 15 pins OPC-1939, il est possible de programmer la série IC-F5022 pour le contrôle du canal sélectionné par un périphérique externe (jusqu'à 16 canaux pré-programmés). Selon la programmation effectuée, le connecteur ACC permet d'activer une fonction de détection de contact d'allumage, de commande PTT externe, commande PC, klaxon, sortie audio et entrée de signal modulé.

ICOM F-5022 / F6022

Autres caractéristiques

  • Emission identification BIIS 1200 au PTT
  • Fonction décrochage de micro programmable
  • Espacement des canaux programmables large, moyen ou étroit (25, 20, 12,5 kHz)
    (Programmable 25/12,5 kHz ou 20/12,5 kHz)
  • Saisie directe de code Tx 5 tons de canal via microphone DTMF optionnel (HM-152T ou HM-148T)
  • Anti-bavard (TOT), temporisations de pénalités
  • 8 mémoires DTMF avec composition automatique
  • Mot de passe au démarrage
  • Fonction de suppression de fréquences indésirables (Nuisance Delete)
  • Numéro de série numérique (ESN)

Compatible avec la série des portatifs IC-F3022/F4022
La série IC-F5022/F6022 est conçue pour accompagner notre série de portatifs PMR IC-F3022/F4022. Le nombre de canaux et de banques, les formats de signalisation, le logiciel de programmation et la fonction scrambler sont compatibles. Il suffit de profiter des fonctionnalités partagées pour élargir encore la gamme des réponses aux besoins des opérateurs.

Spécifications Techniques

Général

  • Fréquences couvertes :
         - Série IC-F5022 : 136–174 MHz
         - Série IC-F6022 : 400–470 MHz
  • Nombre de canaux : Max. 128 CH / 8 banques
  • Espacement des canaux : 12,5 kHz / 20 kHz / 25 kHz
  • Pas du canal PLL : 2,5 / 3,125 kHz
  • Impédance d’antenne : 50 Ω (SO-239)
  • Températures d’utilisation : –25 °C à +55 °C
  • Alimentation : 13,2 V DC
  • Consommation (approx)
         - Tx à 25 W : 5 A
         - Rx max. audio : 700 mA
         - Veille : 250 mA
  • Dimensions (L x H x P) : 150 × 40 × 117,5 mm
    (projections non incluses)
  • Poids (Approx.) : 0,8 Kg

Emetteur

  • Puissance de sortie VHF/UHF (13,2V DC) : 25 W
  • Déviation fréquence max. : ±5,0 kHz / ±4,0 kHz / ±2,5 kHz ( W / M / N)
  • Erreur de fréquence : ±1,5 kHz
  • Emis. non essentielles : 0,25 μW (≤ 1 GHz) ; 1,0 μW (> 1 GHz)
  • Puissance du canal adjacent : 70 / 70 / 60 dB min. (W / M / N)
  • Distorsion audio : 3 % typ. (40% déviation)
  • Modulation résiduelle : 55 / 53 / 50 dB typ. (W/M/N)
  • Limitation de modulation : 70-100% au Max. déviation
  • Connecteur micro Ext. : 600 Ω (8-pin)

Récepteur

  • Sensibilité (à 20 dB SINAD) : -4 dB μV typ. emf
  • Sensibilité du squelch : -4 dB μV typ. (au seuil)
  • Rejet du canal adjacent : 75 / 75 / 65 dB typ. (W/M/N)
  • Rayonnement non essentiel : 80 dB typ.
  • Taux de rejet intermodulation : 67 dB typ.
  • Taux de bruit et de ronflement : 55/53/50 dB typ. (W/M/N)
  • Puissance audio (à 5% dist. 4Ω ) : 4 W typ.
  • Connecteur HP externe : 2-conducteurs 3,5 (d) mm /4Ω

Accessoires fournis d'origine

ICOM F-5022 / F6022

IC-F5022 / IC-F6022

    Livré avec :

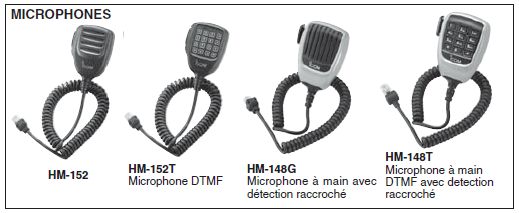

  • Microphone à main, HM-152
  • Câble d'alimentation
  • Support microphone
  • Berceau de montage
  • Autocollants touches

ICOM F-5022 / F6022

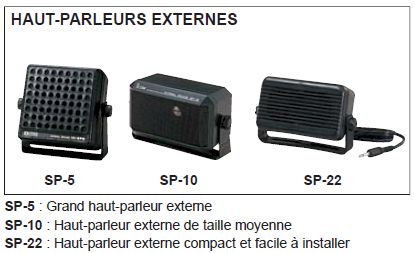

Accessoires en option

Accessoires disponibles, nous contacter pour les prix.

ICOM F-5022 / F6022

ICOM F-5022 / F6022

ICOM F-5022 / F6022

ICOM F-5022 / F6022

ICOM F-5022 / F6022

Accessoires en option
  Référence Désignation
Microphone sans fil
  X10DR
X10DR : Microphone sans fil sécurisé longue portée
X10DR : Microphone sans fil sécurisé longue portée

Libérez votre radio mobile !

Enfin, vous pouvez couper le cordon de la radio mobile du véhicule et rester en communication jusqu'à des centaines de mètres du véhicule.
