IC-F5400DP/S VHF
IC-F6400DP/S UHF

Spécifications - Accessoires


Communication mixte
analogique et numérique dPMR

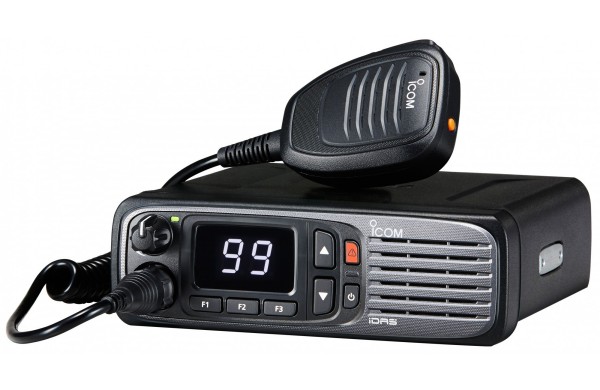

IC-F5400DPS
Mobile PMR VHF 136-174MHz
afficheur numérique 2 segments

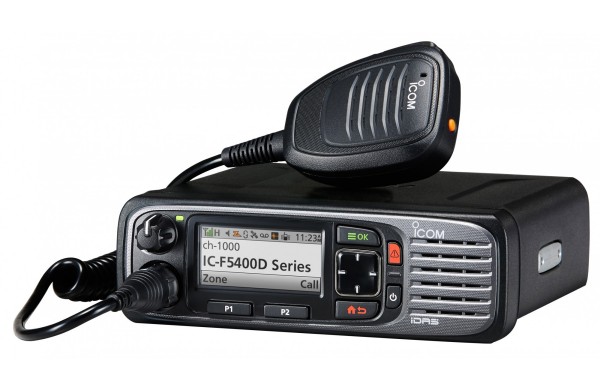

IC-F5400DP
Mobile PMR VHF 136-174MHz
écran LCD TFT couleur






IC-F6400DPS
Mobile PMR UHF 400-470MHz
afficheur numérique 2 segments

IC-F6400DP
Mobile PMR UHF 400-470MHz
écran LCD TFT couleur


Icom IC-F5400DP/S IC-F6400DP/S

Icom IC-F5400DP/S IC-F6400DP/S



    Les points forts
  • Ecran TFT LCD couleur pour les modèles DP
  • Annonce vocale des canaux
  • Module GPS intégré
  • Enregistrement voix et données
  • Lecteur carte SD
  • Bluetooth
  • Etanchéité IP55
  • Face avant détachable (en option RMK-5 + OPC au choix 1,9m/ 3m/ 5m ou 8m)
  • Possibilité de déport de tête de commande via HM-128 (en option)

La nouvelle série de mobiles F5400D propose des avancées majeures dans tous les domaines. Avec un design résolument avant-gardiste et des performances inédites, cette nouvelle série vous séduira par sa polyvalence. 2 modèles sont disponibles : version avec afficheur graphique couleur et version avec afficheur 2 segments.


Ecran couleur haute résolution

L’affichage graphique en couleur (version D) permet de bénéficier d’une grande visibilité. Le menu intuitif, ergonomique et personnalisable facilite l’accès à toutes les fonctionnalités proposées.


Cryptage DES56 et AES256

Pour assurer la confidentialité des communications, ces radios offrent en standard un chiffrement DES56. En option, un chiffrement encore plus sécurisé (AES256) est disponible sous réserve d’installer la platine UT-134 dans le poste.


Fonctions OTAP et OAA

Pour faciliter la programmation des équipements, la fonction “Over-the-Air “(OTAP) permet de modifier à distance les données du terminal (ex : modification d’une temporisation, rajout d’une fréquence, etc. ) Grâce à la fonction “Over-the-Air-Alias” (OAA), il est possible de mettre à jour automatiquement l’annuaire “utilisateurs” de chaque poste.
Ces fonctions sont particulièrement utiles pour un parc important de radios nécessitant des mises à jours régulières.


Bluetooth intégré

Un module Bluetooth permet d’utiliser le poste en main libre en associant des accessoires sans fil compatibles (casques, oreillettes etc. ).


Lecteur micro SD et enregistrement des communications

Grâce au support de carte SD, il est possible d’enregistrer les appels entrants et sortants afin d’être réécoutés ultérieurement. Avec une carte micro SD de 32 Go il est possible d’archiver jusqu’à 500 h de communication. Le format utilisé est de type “wave” permettant une exploitation directement à partir d’un PC. Le support de carte SD permet également de programmer le poste.


Fonction de réduction active du bruit

En milieu bruyant (moteurs, engins de chantier, etc. ), cette fonction atténue les sons extérieurs et fi ltre les fréquences de la voix pour améliorer la compréhension de la communication.


Icom IC-F5400DP/S IC-F6400DP/S

Compatible avec de nombreux protocoles

    La série F5400D se décline en plusieurs versions :
  • Bi-mode numérique dPMR et analogique
  • Bi-mode numérique NXDN et analogique

Connexion USB

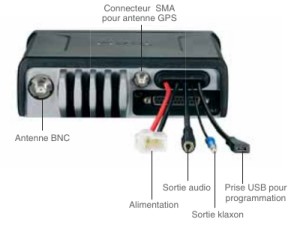

Un port USB situé à l’arrière du poste permet différentes opérations : programmation, mise à jours du fi rmware, accès au protocole PC commande V2, connexion à un PC pour accéder directement aux données stockées sur la carte micro-SD sans qu’il soit nécessaire de la retirer de son lecteur.


Fonction modem transparent

La radio embarque d’origine un modem transparent pouvant envoyer par radio des données à 9600 Bds (espacement canal de 12,5kHz).


Égaliseur audio

L’égaliseur vous permet d’ajuster la qualité audio afin de tenir compte du timbre de voix de l’interlocuteur (5 pré-réglages sont disponibles). La fonction contrôle automatique du gain permet de maintenir une communication claire même lorsque l’utilisateur parle loin du micro.


Capteur GPS

Grâce à un connecteur SMA, il est possible de raccorder une antenne GPS pour offrir de nombreuses applications :

  • Envoi de la position géographique au moment d’un appel radio ou par un status. Ces données peuvent être exploitées par un logiciel de gestion avec cartographie pour un affichage en temps réel.
  • Enregistrement des positions géographiques à intervalle régulier sur la carte micro SD pour une utilisation ultérieure (data logger).
  • Indication sur l’écran de la radio de la direction et de la distance par rapport à une autre radio ou un point spécifique (indication par un bip sonore de la proximité de la cible).

Autres caractéristiques

  • Couverture de fréquences étendue 136-174 MHz, 380-470 MHz
  • 1024 canaux mémoires et 128 répertoires (banques)
  • Annonce du canal par synthèse vocale
  • Version PMR conventionnel et Trunk numérique
  • Status et Messages texte
  • 2 modes d’espacement de canaux numériques (9600 et 4800 bds)
  • Multi-signalisations : RAN, 5 tons, CTCSS, DTMF
  • Fonctions Stun, Revive, Kill, radio check, etc.
  • Nombreuses options disponibles par activation d’une clé de licence


Tête de commande déportable

Grâce à des accessoires optionnels, la face avant de la série F5400D peut être déportée, ce qui autorise différentes installations :

Icom IC-F5400DP/S IC-F6400DP/S Icom IC-F5400DP/S IC-F6400DP/S Icom IC-F5400DP/S IC-F6400DP/S

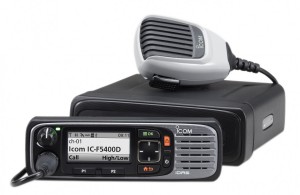

Configuration simple avec tête de commande déportée : Permet notamment une installation à bord des véhicules dont le tableau de bord est réduit.
Nécessite le kit de séparation RMK-5 et câble de séparation.

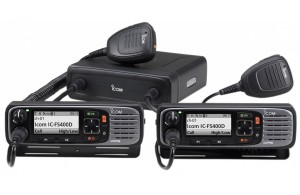

Configuration avec double tête de commande : Particulièrement adapté aux véhicules avec cabine séparée.
Ex : Ambulances, services d’urgence, sécurité civile, etc.
Intercom disponible entre les 2 têtes de commandes.
Nécessite le kit double tête RMK-7, câbles de séparation et microphone supplémentaire.

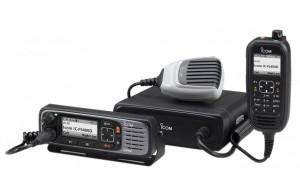

Configuration avec tête de commande déportée et COMMANDMIC : Idéal pour les PC de crise mobiles.
Intercom disponible entre la tête de commande et le micro COMMANDMIC.
Nécessite le kit de séparation RMK-5, câble de séparation et microphone COMMANDMIC.




Spécifications des portatifs Icom IC-5400DP/S et IC-F6400DP/S

GENERAL

IC-5400DP/S IC-F6400DP/S
Fréquences couvertes 136-174 MHz 380-470 MHz
450-512 MHz
Nombre de canaux 1024 canaux programmables
Type d'émission 16K0F3E, 11K0F3E, 8K50F3E, 8K30F1E/D, 4K00F1E/D
Espacement des canaux
Analogique
Digital

25/15/12.5 kHz
12.5/6.25 kHz
Impédance antenne 50 Ω (SO-239)
Alimentation externe 13,6 V DC
Consommation (approx.)
Tx 25W
Rx Max. audio
Veille

8,8 A typ.
0,8 A typ.
270 mA typ.
Température d'utilisation -30°C à +60°C
Dimensions (L × H × P) 174 × 55 × 150 mm
(projections non incluses)
Poids (approx.) 1,5 Kg
Norme Militaire MIL-810G
Etanchéité face avant IP55


EMISSION

IC-F5400DP/S IC-F6400DP/S
Puissance (approx.) 50 W 45 W
Erreur de fréquence ±1,0 ppm
Emissions parasites 90 dB typ. 80 dB typ.
Bruit et bourdonnements (Analogique) 54 dB typ.
Distorsion audio
(AF 1kHz 40% déviation)
0,5% typ.
Erreur FSK (Numérique) 1% typ.




RECEPTION

IC-F5400DP/S IC-F6400DP/S
Sensibilité
12 dB SINAD
1% BER

0,22 µV typ.
-5 dBµV emf. typ.

0,25 µV typ.
-6 dBµV emf. typ.
Sélection du canal adjacent
Analogique
Numérique

75/72 dB typ. (W/N)
68/65 dB typ.
Emissions parasites 85 dB typ.
Intermodulation
Analogique
Numérique

75 dB typ.
70 dB typ.
Puissance de sortie audio
Haut-Parleur interne
Haut-Parleur externe

4,0 W typ. (@ 5% distorsion avec 4 Ω)
4,0 W typ. (@ 5% distorsion avec 4 Ω)

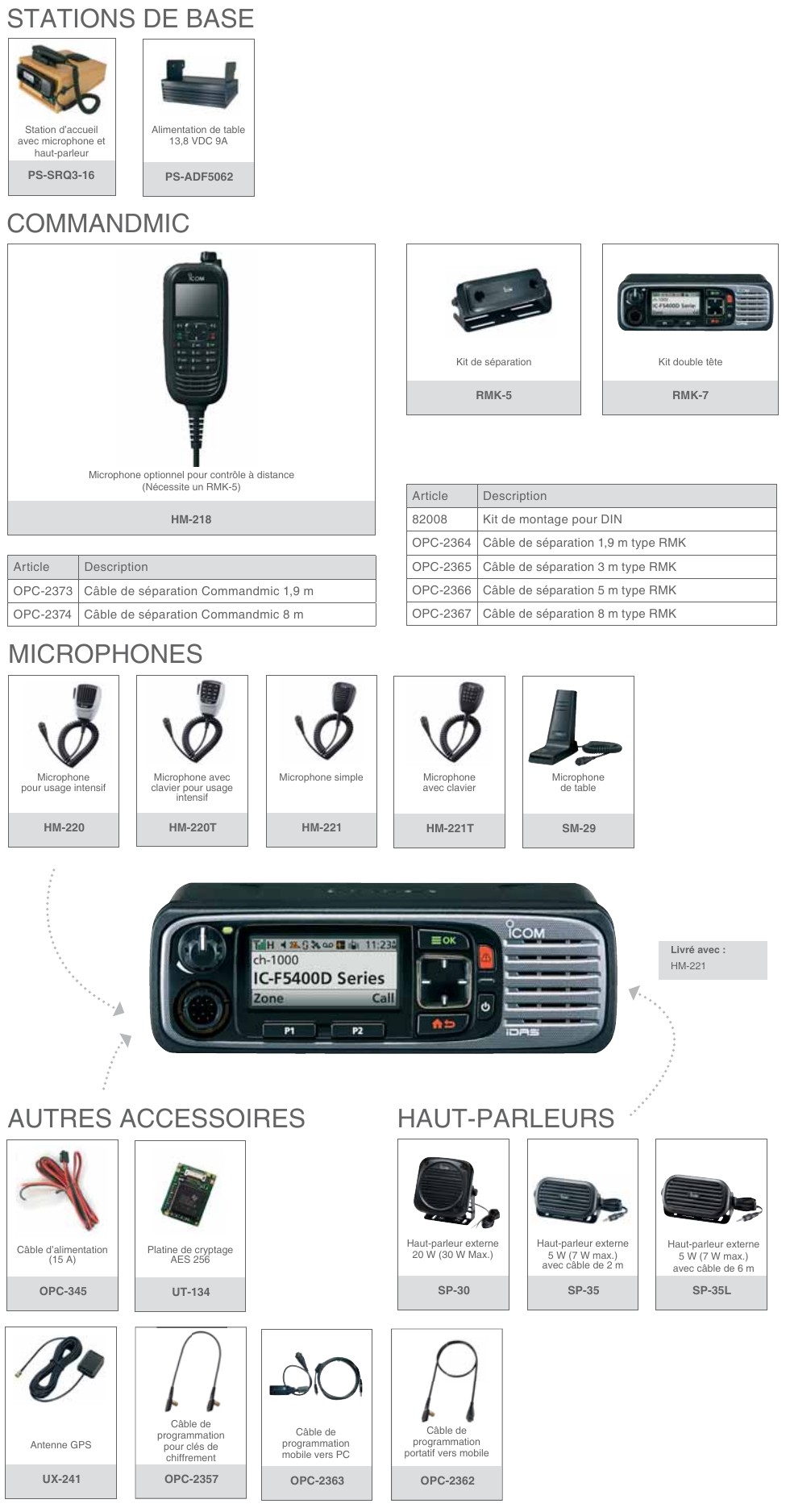

Accessoires en option pour l'IC-5400DP/S et IC-6400DP/S de Icom :
