NX-320E UHF
Version VHF : NX-220E VHF

Autres UHF
NX-320E2 UHF - NX-320E3 UHF

Numérique

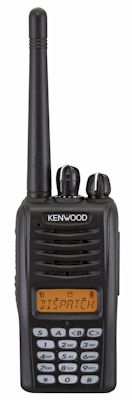

Radio NX-320E
Spécifications - Accessoires

Ce produit n'est plus disponible.

Produit actuel : NX-3320E2 UHF

Radio portative numérique FM UHF - Certification ETSI

Points Forts :

NXDN Digital Air Interface
AMBE+2 Vocoder for Natural Sounding Digital Voice
Operates in NXDN Digital Conventional and FM Analogue modes, even on the same channel. Autosenses Received Mode (Digital or FM Analogue)
MPT-1327 (Future availability)
Digital Conventional and Digital Trunking Modes
Multi-Site Digital Trunking, up to 60000 GIDs and 60000 UIDs per Network
Multi-Site IP Network Compatible
True 6.25 kHz channel spacing operation
Includes Radio-To-Radio Mode (no repeater needed)
IP54/55 and MIL-STD 810C/D/E/F/G Certification

Caractéristiques NEXEDGE

Auto-Roaming/Registration (Multi-Site Trunking Mode) : Oui
Broadcast Call (Trunking Mode) : Oui
Call queuing with priority : Oui
Fail soft mode : Oui
FleetSync/FleetSync II Including PTT ID Digital ANI (Analogue Mode) :In Conventional FM Mode
FleetSync is Kenwood's proprietory messaging system. It uses MSK (minimum shift keying) signalling and supports text messaging and transceiver IDs. It also allows serial communications from computers or other external devices.
FM Analogue Conventional Included : Oui
GIDs Per Network (Multi-Site Trunking Mode) : 60000
GPS Location with Voice : Oui
The radio can send GPS location data digitally at the same time as transmitting normal two-way speech audio.
Group Call (Trunking Mode) : Oui
Group Registration (Trunking Mode) : Oui
Individual Private Call (Trunking Mode) : Oui
Late Entry (Trunking Mode) : Oui
Message Trunked Mode : Oui
Multi-Site IP Network Compatible : Oui
NXDN Conventional Included : Oui
NXDN Digital 12.5/6.25kHz Channel Spacing : Oui
NXDN is a digital air interface protocol using 4-Level FSK modulation. It is an FDMA (Frequency Division Multiple Access) system. "NXDN®" is a trademark of Kenwood Corporation.
Over-the-air Alias : Oui
Over-the-air Programming : Oui, Allows NEXEDGE radios to be re-programmed remotely
Priority Monitor IDs : Oui, 4 IDs
Radio Access Numbers (RAN) : Oui, 64 (Including "None") in Digital Conventional Mode
Digital Signalling system similar in concept to analogue CTCSS/DQT
Remote Group Add (Trunking Mode) : Oui
Remote Stun/Kill : Oui
Selcall - Individual and Group (Digital Mode) : Oui
Short & Long Data Messages : Oui
Site Roaming (Digital Conventional Mode) : Oui
Special Alert Tone Patterns : Oui
Status Messaging : Oui
Telephone Interconnect Function : Oui, requires KTI-4 Interconnect and a Telco unit
Transmission Trunked Mode : Oui
UIDs Per Network (Multi-Site Trunking Mode) : 60000
Wide Area All Group Call (Multi-Site Trunking Mode) : Oui

FleetSync Signalling Features

Emergency Status : Oui
GPS Ack Request : Oui
Group Calling : Oui
Power On/Off Status Messages : Oui
PTT ID & Emergency GPS Reporting : Oui
PTT ID Digital ANI : Oui
Selective Calling : Oui
Send/Display GPS : Oui
Short Text Messages : Oui
Status Message Block GPS Reporting : Oui
Status Messaging : Oui

MDC1200 Signalling Features

Emergency Encode/Decode : Oui
PTT ID Encode/Decode : Oui
Radio check Decode : Oui
Stun/Revive Decode : Oui

Caractéristiques générales PMR

Signalement 5 tonalités - OUI
This function opens the squelch only when the radio receives the correct 5-Tone format. Tranceivers that do not transmit the correct tones will not be heard.

Mode économie d'énergie - OUI
Cette fonction diminue la quantité de puissance utilisée quand aucun signal n'est reçu et qu'aucune manipulation n'est en cours. Si un signal est reçu ou qu'une manipulation est en cours, l'économiseur d'énergie est désactivé.

Indicateur de niveau de la batterie - OUI
L'indicateur d'état de batterie affiche la puissance restante lorsqu'un bloc-piles optionnel est utilisé.

Blocage de l'émission sur le canal occupé - OUI
Lorsqu'elle est activée la fonction "Blocage de l'émission sur le canal occupé" (BCL) vous empêche d'interférer avec d'autres groupes qui pourraient utiliser le même canal que celui que vous avez sélectionné.

Alerte d'appel - OUI
Calling Alert gives a "Ring Tones" facility.

Design compact - OUI
Compact Design for best trade-off between size and operability.

Compresseur-extenseur audio intégré - OUI
Cette fonction permet une meilleure clarté et une faible distorsion.

Identification ANI numérique intégrée - OUI
Built-in Digital ANI for instant radio call identification.

Signalisation DTMF - OUI
Lorsque vous recevez un appel avec un code de signalisation DTMF identique au vôtre, l'indicateur de signalisation clignote et une tonalité se fait entendre. Le silencieux s'ouvre et vous pouvez entendre l'appel.

Balayage double mode - OUI
L'émetteur-récepteur passe automatiquement en un des deux canaux prioritaires quand un signal est reçu sur un de ces canaux, même si un signal est en cours de réception sur un canal normal.

Utilisation simple - OUI
Designed for Ease of Operating Use.

Appel d'urgence - OUI
Cette fonction peut être utilisée pour un signalement d'urgence pour envoyer un signal d'aide à une personne prédéterminée ou un groupe de personnes.

Touche d'urgence - OUI
La touche d'urgence du panneau avant, quand elle est activée, avertit un répartiteur de personnels en détresse. L'alerte de silence et la fonctionalités "suspend power off" va discrètement envoyé un message d'urgence même si le mobile est éteint.

Fonctions de sécurité -
Fonction Homme à terre en standard.
Et une option logicielle permet d'obtenir un mode "Sécurité de l'équipe" qui alerte soit d'un période (prédéfinie) sans mouvement ou d'une période (prédéfinie également) avec des mouvements excessifs.

Mémoire flash - OUI
La mémoire flash permet d'effectuer des mises à jour, de procéder à des réglages avancés et d'apporter des modifications à l'architecture du système sans qu'il soit nécessaire d'ouvrir l'appareil.

FleetSync/FleetSync II - OUI
Le système FleetSync® de transmission du signal numérique, signé de Kenwood, comporte une ANI numérique PTT ID permettant une identification immédiate de l'appel radio et une fonction d'appel d'urgence garantissant une plus grande sécurité individuelle. Parmi les autres fonctions du module FleetSync®, citons les messages d'état, les appels sélectifs et les messages textuels de dispatching (brefs/longs).

VOX (commande vocale) intégré - OUI
VOX intégré avec 10 niveaux d'ajustement de sensibilité.
La fonction VOX (Voice Operated Transmit) permet des communications mains-libres.

Clavier sur façade avant - OUI
12 touches de type clavier de téléphone. Il permet des entrées de nombres, de texte et de symboles.

Fonction Travailleur isolé - OUI
Cette fonction ingénieuse offre plus de sécurité aux personnes travaillant dans des endroits reculés ou dans des environnements dangereux. Lorsque l'utilisateur n'a pas appuyé sur une touche quelconque pendant un laps de temps déterminé (paramétrable), une alarme se déclenche. Si l'utilisateur n'y réagit pas, l'émetteur-récepteur envoie un appel de secours à une personne/un groupe désigné(e) au préalable.

Alerte batterie faible - OUI
Gives a Low Battery Warning to assist the operator.

MDC-1200 - OUI
The MDC-1200 low-speed data system uses AFSK (audio frequency shift keying) at 1200 baud data rate. Mark/space tones are at an audio frequency of 1200 Hz and 1800 Hz. MDC signalling allows the operator/system owner to control various functions of the radio system, alerts, signalling etc. on a pre-programmed basis. MDC-1200 ia a non-EU system.

Fonction "Man-Down" - OUI, déclenchement sur un angle ou un temps prédéfinis.
"Man-Down" signifie que si la radio (et par conséquence l'opérateur) est en position horizontale depuis une certaine période prédéfinie, un signal d'alerte est envoyé.

Fonction de balayage multiple - OUI
The radio can scan for wanted signal in several different modes, looking for different signal parameters.

Touches de fonctions programmables - 3
La radio est équipée de 3 touches de fonction programmables (y compris la touche d'appel d'urgence orange), sous lesquelles il est possible de programmer n'importe quelle fonction radio afin de configurer parfaitement l'appareil en fonction de vos besoins spécifiques.

Programmable TX/RX Indication - OUI
Switchable ON or OFF.

Fonction PTT ID - OUI
For instant call identification and emergency status for personnel safety.

Signalisation QT (CTCSS) / DQT (numérique) - OUI
Quiet Talk (QT) / Digital Quiet Talk (DQT).
Lorsqu'un canal est configuré avec une tonalité QT ou un code DQT, le silencieux ne s'ouvre que si un appel contenant un code ou une tonalité correspondante est reçu. De même, les signaux que vous transmettez ne seront entendus que par les groupes dont les signaux QT/DQT correspondent à votre émetteur-récepteur.

Appel sélectif - OUI
The Selcall function enables calls to be made to/from specific stations only.

Messagerie (messages courts/longs) - OUI
Pour envoyer et recevoir des messages courts et/ou longs, vous devez connecter l'émetteur-récepteur à un ordinateur. Les messages courts peuvent contenir 48 caractères au maximum. Les messages longs peuvent contenir 1024 caractères au maximum.

Single-Tone Encode, 2-Tone Encode/Decode - OUI
Requires FCC K-version firmware. May affect other functions.

Talk Around - OUI
La fonction "Talk Around" vous permet de communiquer directement avec d'autres émetteurs-récepteurs sans passer par un relais.

Fonction de balayage d'ordres "Talk Back" - OUI
"Talk Back" automatically allows response to a received call on the correct channel, when in scan mode.

Temporisation d'arrêt (anti-bavard) - OUI
La fonction du temporisateur d'arrêt est d'éviter qu'un appelant n'utilise un canal pendant une période de temps prolongée.

Transmission de données en mode transparent - OUI
Le mode données transparent de Kenwood travaille en synergie avec FleetSync® et permet une transparence totale des caractères pour l'échange des données avec un émetteur-récepteur connecté à un PC ou à un périphérique.

Brouillage de la voix - OUI
La radio est équipée d'un circuit brouilleur intégré qui garantit très commodément la confidentialité des communications. Le signal sonore est rendu indéchiffrable pour les tiers qui recevraient votre signal, alors que tous les membres de votre groupe vous entendent et vous comprennent distinctement.

Fonction Voting - OUI
Looks for and locks on to the best available repeater signal automatically - used on multi-site systems for maximum possible reliability under fluctuating signal conditions.

Programmation et réglages par PC Windows - OUI

Standards applicables

R&TTE: EN300 086, 300 113, 300 219, 301 489, 301 166 : Oui
R&TTE: EN301 166 : Voice & Data for 6.25 kHz Digital
EU Safety: EN60065, 60950-1, 60215 : Oui
For use in the EU : Oui
IP54 : Oui
IP55 : Oui
Measurement - EIA Standards : Oui
Measurement - EN Standards : Oui
Conforme à la norme MIL-STD 810 C/D/E/F/G : Oui

Spécifications techniques

Gamme de fréquences	400-470 MHz
Nombre de canaux	260
Nombre de zones	128
Talk Group	Oui
Séquence de fréquences par canal	70 MHz
Espacement des canaux - Analogique	Large : 25 kHz Moyen : 20 kHz Etroit : 12.5 kHz
Espacement des canaux - Numérique	Large : 12,5 kHz Etroit : 6,25 kHz
Impédance de l'antenne	50 Ohm
Autonomie de la batterie 5-5-90	with KNB-57L : 11,5 heures environ with KNB-56N ou KNB-55L : 8,5 heures environ
Stabilité de fréquence	± 1 ppm (-30 °C to + 60 °C)
Températures de fonctionnement	-30 °C to + 60 °C
Tension batterie	7,5 V DC ± 20%
Dimensions (LxHxP)	Avec KNB-57L : 56 x 110,5 x 39,5 mm Avec KNB-56N : 56 x 110,5 x 43,2 mm Avec KNB-55L : 56 x 110,5 x 37,5 mm - Projections non comprises -
Poids (net)	Avec KNB-57L : 330 g Avec KNB-56N : 405 g Avec KNB-55L : 305 g

Caractéristiques du tuner

Adjacent Channel Selectivity (Analogique)	76 dB at 25 kHz 74 dB at 20 kHz 68 dB at 12.5 kHz
Audio Output	500 mW with less than 3% distortion, 8 Ohm impedance
Intermodulation (Analogique)	65 dB
Sensitivity (Analogue) - EIA 12 dB SINAD	0.28 µV at 25 kHz 0.28 µV at 20 kHz 0.32 µV at 12.5 kHz
Sensitivity (Analogue) - EN 20 dB SINAD	-3 dBµV at 25 kHz -3 dBµV at 20 kHz -1 dBµV at 12.5 kHz
Sensitivity (Digital)	3% BER : 0.32 µV at 12.5 kHz \| 0.25 µV at 6.25 kHz 1% BER : -1 dB µV at 12.5 kHz \| -4 dB µV at 6.25 kHz
Spurious Response Rejection	75 dB

Caractéristiques du transmetteur

RF Power Output (High/Low)	5 W / 1 W
FM Noise (EIA) - Analogique	45 dB at 25 kHz 45 dB at 20 kHz 40 dB at 12.5 kHz
Microphone Impedance	1800 Ohm
Modulation Distortion	Less than 3%
Modulation Limiting (Analogue)	± 5.0 kHz at 25 kHz ± 4.0 kHz at 20 kHz ± 2.5 kHz at 12.5 kHz
Spurious Emission (EN)	-36 dBm ≤ 1 GHz -30 dBm > 1 GHz

Accessoires en option
	Référence	!!!Cliquer sur les liens pour voir les accessoires !!!
Câbles et antennes
	KRA-23	Antenne discrète hélicoïdale UHF
	KRA-27	Antenne fouet UHF
Batteries et Chargeurs
	KSC-25	Chargeur rapide
	KSC-30	Chargeur
	KBP-5	Boîtier piles type alcaline (6 x AA)
	KNB-55L	Batterie Li-Ion (1480 mAh)
	KNB-56N	Batterie Ni-MH (1400 mAh)
	KNB-57L	Batterie Li-Ion (2000 mAh)
Casques, oreillettes et microphones
	KHS-21	Micro-casque
	KMC-21	Slim-Line Speaker Microphone
	KMC-45	Micro HP déporté
	KMC-48GPS	Micro HP avec unité GPS
Sacoches de transport
	AQUAPAC	Housse étanche AQUAPAC

Gamme Complète Radiocommunications
Communications Sans Licence - Radiocommunications PRO

PRO : Kenwood - Motorola - Icom - Codan - Barrett - Vertex

Haut de la page

Radio NX-320E Spécifications - Accessoires

Points Forts :

Caractéristiques NEXEDGE

FleetSync Signalling Features

MDC1200 Signalling Features

Caractéristiques générales PMR

Signalement 5 tonalités - OUI This function opens the squelch only when the radio receives the correct 5-Tone format. Tranceivers that do not transmit the correct tones will not be heard.

Mode économie d'énergie - OUI Cette fonction diminue la quantité de puissance utilisée quand aucun signal n'est reçu et qu'aucune manipulation n'est en cours. Si un signal est reçu ou qu'une manipulation est en cours, l'économiseur d'énergie est désactivé.

Indicateur de niveau de la batterie - OUI L'indicateur d'état de batterie affiche la puissance restante lorsqu'un bloc-piles optionnel est utilisé.

Blocage de l'émission sur le canal occupé - OUI Lorsqu'elle est activée la fonction "Blocage de l'émission sur le canal occupé" (BCL) vous empêche d'interférer avec d'autres groupes qui pourraient utiliser le même canal que celui que vous avez sélectionné.

Alerte d'appel - OUI Calling Alert gives a "Ring Tones" facility.

Design compact - OUI Compact Design for best trade-off between size and operability.

Compresseur-extenseur audio intégré - OUI Cette fonction permet une meilleure clarté et une faible distorsion.

Identification ANI numérique intégrée - OUI Built-in Digital ANI for instant radio call identification.

Signalisation DTMF - OUI Lorsque vous recevez un appel avec un code de signalisation DTMF identique au vôtre, l'indicateur de signalisation clignote et une tonalité se fait entendre. Le silencieux s'ouvre et vous pouvez entendre l'appel.

Balayage double mode - OUI L'émetteur-récepteur passe automatiquement en un des deux canaux prioritaires quand un signal est reçu sur un de ces canaux, même si un signal est en cours de réception sur un canal normal.

Utilisation simple - OUI Designed for Ease of Operating Use.

Appel d'urgence - OUI Cette fonction peut être utilisée pour un signalement d'urgence pour envoyer un signal d'aide à une personne prédéterminée ou un groupe de personnes.

Touche d'urgence - OUI La touche d'urgence du panneau avant, quand elle est activée, avertit un répartiteur de personnels en détresse. L'alerte de silence et la fonctionalités "suspend power off" va discrètement envoyé un message d'urgence même si le mobile est éteint.

Fonctions de sécurité - Fonction Homme à terre en standard. Et une option logicielle permet d'obtenir un mode "Sécurité de l'équipe" qui alerte soit d'un période (prédéfinie) sans mouvement ou d'une période (prédéfinie également) avec des mouvements excessifs.

Mémoire flash - OUI La mémoire flash permet d'effectuer des mises à jour, de procéder à des réglages avancés et d'apporter des modifications à l'architecture du système sans qu'il soit nécessaire d'ouvrir l'appareil.

VOX (commande vocale) intégré - OUI VOX intégré avec 10 niveaux d'ajustement de sensibilité. La fonction VOX (Voice Operated Transmit) permet des communications mains-libres.

Clavier sur façade avant - OUI 12 touches de type clavier de téléphone. Il permet des entrées de nombres, de texte et de symboles.

Alerte batterie faible - OUI Gives a Low Battery Warning to assist the operator.

Fonction "Man-Down" - OUI, déclenchement sur un angle ou un temps prédéfinis. "Man-Down" signifie que si la radio (et par conséquence l'opérateur) est en position horizontale depuis une certaine période prédéfinie, un signal d'alerte est envoyé.

Fonction de balayage multiple - OUI The radio can scan for wanted signal in several different modes, looking for different signal parameters.

Programmable TX/RX Indication - OUI Switchable ON or OFF.

Fonction PTT ID - OUI For instant call identification and emergency status for personnel safety.

Appel sélectif - OUI The Selcall function enables calls to be made to/from specific stations only.

Messagerie (messages courts/longs) - OUI Pour envoyer et recevoir des messages courts et/ou longs, vous devez connecter l'émetteur-récepteur à un ordinateur. Les messages courts peuvent contenir 48 caractères au maximum. Les messages longs peuvent contenir 1024 caractères au maximum.

Single-Tone Encode, 2-Tone Encode/Decode - OUI Requires FCC K-version firmware. May affect other functions.

Talk Around - OUI La fonction "Talk Around" vous permet de communiquer directement avec d'autres émetteurs-récepteurs sans passer par un relais.

Fonction de balayage d'ordres "Talk Back" - OUI "Talk Back" automatically allows response to a received call on the correct channel, when in scan mode.

Temporisation d'arrêt (anti-bavard) - OUI La fonction du temporisateur d'arrêt est d'éviter qu'un appelant n'utilise un canal pendant une période de temps prolongée.

Transmission de données en mode transparent - OUI Le mode données transparent de Kenwood travaille en synergie avec FleetSync® et permet une transparence totale des caractères pour l'échange des données avec un émetteur-récepteur connecté à un PC ou à un périphérique.

Fonction Voting - OUI Looks for and locks on to the best available repeater signal automatically - used on multi-site systems for maximum possible reliability under fluctuating signal conditions.
