Kenwood

Radio TK-8360E
Spécifications - Accessoires


Radio mobile FM UHF (certification ETSI)


Le nouveau mobile Kenwood TK-7360 permet des liaisons radio performantes et bénéficie de filtres hautes fréquences large bande en UHF (400-470Mhz). Grâce à la qualité de son écran LCD, il est facile de visualiser les informations essentielles que sont, les messages d'état, les informations GPS ou encore l'identification de l'appelant. Outre les 10 touches de fonctions également programmables, d'autres fonctionnalités telle que la signalisation QT / DQT et 5 tons, la fonction « scanning » ainsi que le brouilleur de voix sont disponibles pour permettre de très hautes performances.

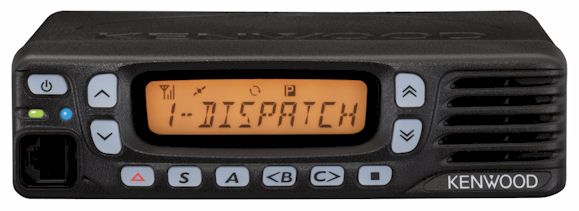

radio kenwood TK-7360E

Caractéristiques générales PMR

128 CANAUX, 128 ZONES
Grâce à une grande capacité de canaux et de zones, le TK-7360/8360 permet une gestion efficace des plans de fréquences ainsi que le management de groupes d'utilisations multiples.

HAUTE QUALITÉ AUDIO KENWOOD
L'amélioration de la qualité audio permet de meilleures communications et une utilisation du TK-7360/8360 dans des environnements où le bruit ambiant est élevé. En tant que spécialiste en acoustique, Kenwood utilise son expérience en permanence : la sélection des composants, la construction, l'optimisation, l'évaluation et l'analyse, permettent d'obtenir des produits de très haute qualité qui aujourd'hui restituent parfaitement la voix humaine. En résumé, netteté et clarté caractérisent les communications de ce nouveau mobile radio Kenwood.

INTERFACE EXTERNE D-SUB 15-PIN
Un port externe D-sub 15-pin est disponible de façon à pouvoir connecter un équipement externe .Il peut délivrer l'information contact véhicule, Switch externe, klaxon, Micro externe, et bien d'autres encore. Une interface Molex est également disponible avec le câble KCT-60M (en option).

10 TOUCHES PROGRAMMABLES
Les touches programmables peuvent être utilisées pour personnaliser toutes sortes d'applications et ainsi optimiser l'usage du TK-7360/8360.

PUISSANCE DE SORTIE
La puissance de sortie est programmable par le software de 5 à 25 Watts.

MESSAGES « STATUT » INTÉGRÉS
Les messages d'état sont affichés clairement grâce à l'écran LCD dont le contraste est ajustable.

SIGNALISATION MULTIPLE

  • QT/DQT/DTMF : Fonction encodeur/décodeur utilisant le QT / DQT afin séparer les groupes de paroles, et ainsi l'utilisateur n'entendra que les conversations de son propre groupe. Le DTMF PTT ID est inclus.
  • FleetSync® PTT ID, SelCall & Status : Le système de signalisation numérique de Kenwood FleetSync® inclut l'identification PTT ID (ANI : identification numérique automatique) et les appels sélectifs. Des messages d'états prédéfinis peuvent également être envoyés.
  • 5-tons (encodeur/décodeur) : Le TK-7360/8360 inclut le standard 5-Tons ainsi que les 6 formats différents EIA, EEA, CCIR, ZVEI, ZVEI2, et le format Kenwood, mais également l'application GPS/envoi de position.
  • Appel d'urgence : Pour l'utilisation en environnements dangereux ou hostiles, une touche peut être programmée comme appel d'urgence et ainsi alerter une personne ou un groupe de personne en signalisation DTMF, FleetSync®, 5tons ou MDC-1200 (option*1).

BROUILLEUR DE VOIX PROGRAMMABLE
Le brouilleur permet une protection basique contre une éventuelle écoute clandestine. Il est possible d'avoir une programmation spécifique pour chaque canal en sélectionnant parmi les 16 paramètres d'inversion disponibles.

LED BLEUE PROGRAMMABLE
Un Indicateur LED bleue additionnel est disponible. Cette LED peut être affectée à toutes les fonctions d'alertes du mobile. Par exemple elle peut-être utilisée en combinaison avec la LED orange pour une différenciation des appels sélectifs.

GPS
Connecté à un récepteur GPS externe, le TK-7360/8360 peut transmettre une localisation véhicule afin de gérer une flotte de mobile. Les modules brouilleurs et GPS peuvent être installés en interne.

OPTION RÉPONDEUR-ENREGISTREUR (VGS1)
Un répondeur audio est proposé avec par la carte optionnelle VGS1, qui peut permettre le stockage des données GPS ainsi que la fonction répondeur/enregistreur de message audio.


    AUTRES CARACTÉRISTIQUES
  • Scan multifonctions, incluant le scan prioritaire
  • Fonction voting (recherche automatique de relais & sélection)
  • Programmation indépendante par canal (compresseur, brouilleur)
  • BCL (Emission bloquée sur canal occupé)
  • 9 Touches de fonctions programmables
  • Fonction mode direct
  • Alerte klaxon
  • Compresseur Audio
  • 3-LED de couleur (rouge, orange, vert)
  • Sécurisation par mot de passe
  • MDC-1200 en option*1
  • Contrôle minimum Volume (by FPU)
  • Fonction « travailleur isolé »
  • Sonnerie programmable
  • Message Intégré
  • Annonce vocale (choix de la langue : Anglais, Espagnol, Français, Allemand, Italien, Néerlandais, Russe et Chinois)
  • Anti-bavard
  • 8 ports programmables accessoires (pour contrôle externe)
  • Fonctions scan supprimer/ajouter
  • Kenwood ESN (Electronic Serial Number)
  • Désactivation et activation du mobile à distance
  • Niveau Microphone ajustable
  • Programmation et règlage sous Microsoft Windows® PC

*1 Cette fonction peut ne pas être disponible dans tous les pays.



Spécifications techniques

Gamme de fréquences - Type E 400-470 MHz
Nombre de canaux 128
Espacement des canaux Large : 25 kHz
Moyen : 20 kHz
Etroit : 12.5 kHz
Tension d'alimentaion 13,2 V DC (10,8 - 15,6 V DC)
Consommation

Veille
Réception
Transmission


0,3 A
1,0 A
8,0 A

Températures de fonctionnement -30 °C to + 60 °C
Stabilité de fréquence ± 2,5 ppm (-30 °C to + 60 °C)
Impédance de l'antenne 50 Ohm
Dimensions (LxHxP) 160 x 43 x 136 mm
- Projections non comprises -
Poids (net) 1,18 kg

Caractéristiques du tuner

Sensitivity - EIA 12 dB SINAD 0.28 µV at 25 kHz
0.28 µV at 20 kHz
0.35 µV at 12.5 kHz
Sensitivity - EN 20 dB SINAD -3 dB µV (0,35 µV) at 25 kHz
-3 dB µV (0,35 µV) at 20 kHz
-2 dB µV (0,40 µV) at 12.5 kHz
Adjacent Channel Selectivity 70 dB at 25 kHz
70 dB at 20 kHz
60 dB at 12.5 kHz
Intermodulation 67 dB
Spurious Response Rejection 70 dB
Audio Output 4W / 4Ω with less than 5% distortion

Caractéristiques du transmetteur

RF Power Output 5 W / 25 W
Modulation Limiting ± 5.0 kHz at 25 kHz
± 4.0 kHz at 20 kHz
± 2.5 kHz at 12.5 kHz
Spurious Emission (EN) -36 dBm ≤ 1 GHz
-30 dBm > 1 GHz
FM Noise (EIA) 45 dB at 25 kHz
45 dB at 25 kHz
40 dB at 12.5 kHz
Modulation Distortion Less than 3%

Mesures réalisées par EN Standards.
Les radios sont conformes aux normes exigées.
Kenwood se réserve le droit de changer les caractéristiques de ses produits sans avertissement préalable.



Accessoires en option
  Référence !!!Cliquer sur les liens pour voir les accessoires !!!
Câbles
  KCT-18 Connecteur de contact (KCT-60 requis)
  KCT-36 Câble 3 m (pour KTC-60)
  KCT-60 Câble de connexion
Divers
  KLF-2 Filtre DC
  VGS-1 Répondeur - Enregistreur (Connecteur db25)
  KMB-10 Adaptateur avec clé
Haut-Parleur
  KES-3 Enceinte externe - 5 Watt, 4 Ohm
  KES-5 Enceinte externe - 20 Watt
Microphones
  KMC-30 Microphone
  KMC-32 Microphone avec clavier
  KMC-35 Microphone robuste - IP55
  KMC-36 Microphone robuste - IP55, avec clavier
  KMC-9C Microphone à poser
Microphone sans fil
  X10DR
X10DR : Microphone sans fil sécurisé longue portée
X10DR : Microphone sans fil sécurisé longue portée
