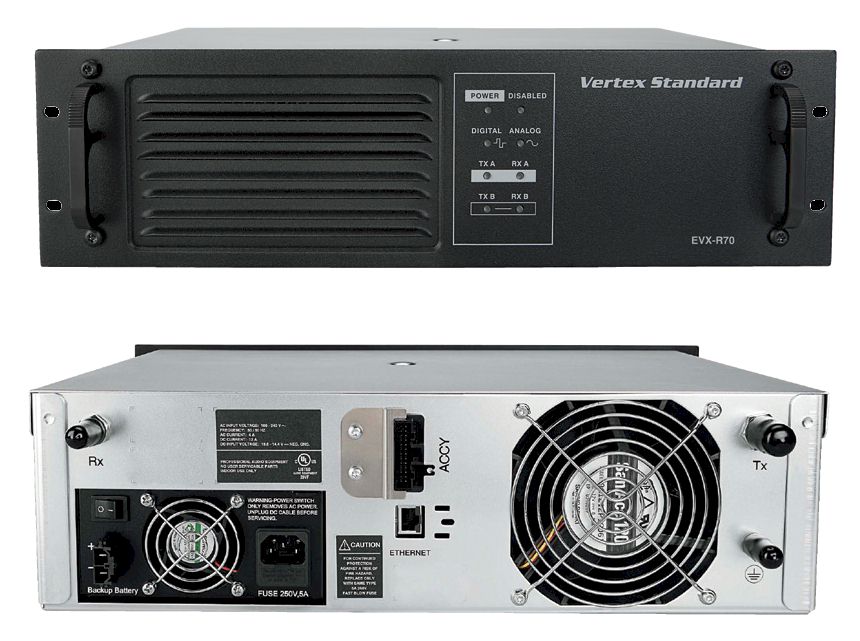

Radio EVX-R70
Spécifications - Accessoires

RELAIS NUMÉRIQUES

DMR niveau 2 conventionnel

Ces produits ne sont plus disponibles.

Optimisez vos communications et votre rentabilité

La performance numérique des radios bidirectionnelles EVX-R70 vous permet de renforcer vos communications. Les radios EVX-R70 sont compactes et ont été spécialement conçues pour renforcer la rentabilité, sans compromettre la qualité et offrir des capacités supplémentaires et la flexibilité nécessaire pour communiquer dans les meilleures conditions.

Caractéristiques générales EVX-R70

Flexibilité renforcée : modes analogique, numérique et mixte
Le relais conventionnel EVX-R70 est compatible avec les modes analogique et numérique et peut être utilisé avec toutes les radios bidirectionnelles analogiques du marché. Il est également doté d’un mode « mixte » qui permet de facilement basculer entre les modes analogique et numérique pour plus de flexibilité.

Compatibilité et efficacité renforcées
Les radios EVX sont compatibles avec plus de 74% des radios numériques basées sur le protocole TDMA déployées dans le monde. Les radios numériques EVX sont basées sur le protocole TDMA (accès multiple par répartition dans le temps), qui offre une meilleure efficacité spectrale et énergétique et un coût total de l’équipement inférieur à celui du FDMA. Les radios numériques TDMA peuvent prendre en charge deux fois plus de groupes d’appel et d’appels sans coûts supplémentaires.

Cycle continu
Bénéficiez d’un cycle continu à 45 Watt VHF et 40 Watt UHF pour une intégration transparente à la majorité des sites de répéteurs. Ce répéteur est équipé d’un système d’alimentation intégré et d’un connecteur de batterie CC externe de secours.

Diodes LED multicolores d’indication du statut
Les diodes LED permettent de facilement contrôler le statut du relais. Les indicateurs indiquent : la consommation électrique, mode numérique/analogique, répéteur désactivé, mode de transmission numérique/analogique par voie et mode de réception numérique/analogique par voie.

Fonctionnalités supplémentaires

Montage sur rack EIA
Vocodeur numérique AMBE+2™
Connecteur 26 broches

Spécifications techniques de la gamme EVX-R70

Caractéristiques générales
Gamme de fréquences	VHF : 136 – 174 MHz	UHF : 403 – 470 MHz 450 – 512 MHz
Nombre de canaux et de groupes	16
Tension d'alimentation	100 - 240 V CA (13,5 V CC)
Espacement des canaux	25 kHz /12,5 kHz
Consommation électrique	Veille : 1 A (1 A CC type) Émission, faible puissance : 3 A (7,5 A CC type) Émission, pleine puissance : 4 A (12 A CC type)
Température de fonctionnement	-30º C à +60º C
Température de stockage	-40° C à + 85° C
Stabilité de fréquence	±0,5 ppm
Cycle de fonctionnement	100%
Dimensions (H x L x P)	132,6 x 482,6 x 296,5 mm
Poids (approx.)	14 kg
Caractéristiques du récepteur Mesurées conformément à la norme ETSI EN 300
Sensibilité	Analogique 12 db SINAD: 0.3 μV 0.22 μV typical Numérique 5% BER: 0.3 μV
Sélection de canaux contigus	VHF : ETSI EN 300 65 dB @ 12.5 kHz, 80 dB @ 25 kHz ETSI EN 300 50 dB @ 12.5 kHz, 80 dB @ 25 kHz	UHF : ETSI EN 300 65 dB @ 12.5 kHz, 75 dB @ 25 kHz ETSI EN 300 50 dB @ 12.5 kHz, 75 dB @ 25 kHz
Intermodulation	VHF : 78 dB	UHF : 75 dB
Rayonnements parasites	VHF : 80 dB	UHF : 75 dB
Distorsion audio	3% (type)
Ronflement et bruit	-40 dB @ 12,5 kHz; -45 dB @ 25 kHz*
Rayonnements parasites émis	-57 dBm
Caractéristiques de l'émetteur Mesurées conformément à la norme ETSI EN 300
Puissance de sortie	VHF : 1 - 25 W, 25 - 45 W	UHF : 403 - 470 MHz: 1-25 W, 25-40 W 450 - 527 MHz: 1 - 40 W
Indicateur d'émission (analogique)	16K0F3E / 11K0F3E
Limite de modulation (analogique) (136 - 174 MHz, 403 - 470 MHz)	± 2, kHz @ 12,5 kHz ; ± 5.0 kHz @ 25 kHz
Rayonnements parasites émis (136 - 174 MHz, 403 - 470 MHz)	-36 dBm < 1 GHz ; -30 dBm > 1GHz
FM Ronflement et bruit (136 - 174 MHz, 403 - 470 MHz)	-40 dB @ 12,5 kHz ; -45 dB @ 25 kHz
Adjacent Channel Power (136 - 174 MHz, 403 - 470 MHz)	60 dB @ 12,5 KHz; 70 dB @ 25 kHz
Distorsion audio	3%
Modulation FM	12,5 kHz: 11K0F3E 25 kHz: 16K0F3E
Modulation numérique 4FSK	Données uniquement 12,5 Khz : 7K60FXD Données et voix 12,4 kHz : 7K60FXE
Protocole numérique	ETSI TS 102 361-1, -2, -3

Accessoires en option

Accessoires en option
	Référence	Désignation
	MH-67A8J	Microphone standard
	MH-12A8J	Microphone de bureau
	WMB-1	Kit d’installation murale
	E-DC-29	Câble de batterie de secours
