Protection IP

Protection IP

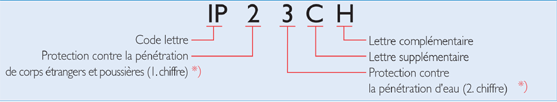

*) Lorsque le degré de protection n’est pas indiqué, on écrit la  lettre  X au lieu du chiffre, par ex. IP X4

1er
chiffre
Degré de protection Symbole
0 Protection nulle
1 Protection contre la pénétration de corps étrangers ø>50 mm. Pas de protection pour pénétration volontaire
2 Protection contre la pénétration de petits corps étrangers, ø>12,5 mm, ne pas toucher avec les doigts, entre autre.
3 Protection contres les petits corps étrangers, ø>2,5 mm, ne pas toucher avec des outils ou fil de fer, etc.
4 Protection contre les corps étrangers granuleux, ø>1 mm, ne pas toucher avec des outils, fils, etc.
5 Protection contre les dépôts de poussières (protection contre la poussière), protection totale contre le toucher
6 Protection contre la pénétration de poussières (étanchéité àla poussière), protection totale contre le toucher
2eme
chiffre
Degré de protection Symbole
0 Protection nulle
1 Protection contre les gouttes d’eau qui tombent verticalement (étanche à la pluie)
2 Protection contre les gouttes d’eau qui tombent en biais (étanche à la pluie), biais de 15°par rapport à la position normale de service
3 Protection contre la vaporisation d’eau jusqu’à 60°par rapport à la verticale
4 Protection contre les éclaboussures d’eau provenant de toutes les directions
5 Protection contre les jets d’eau provenant de toutes les directions
6 Protection contre l’eau de mer houleuse ou contre les jets d’eau puissants (protection contre inondation)
7 Protection contre l’immersion compte tenu des conditions de pression et de temps préalablement définies
8 Protection contre une submersion continue


Extra Lettre supplémentaire
Signification (facultative)
A Revers de la main
B Doigt
C Outil
D Câble
Extra Lettre complémentaire
Signification (facultative)
H Appareils haute tension
M Mouvement lors du test dans l’eau
S Immobilité lors du test dans l’eau
W Conditions météorologiques
