GPS 15x - GPS 16x - GPS 18x
GPS 19x NMEA 0183 - NMEA 2000
Garmin GLO - PG200

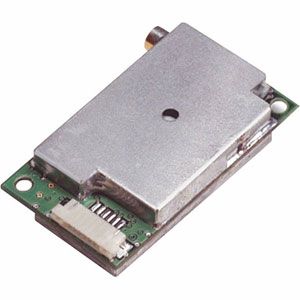

GPS Garmin
15x H-F et 15x H-W

Garmin

compatible WAAS

Réf. 010-00240-33 GPS 15x H-F
78,00 € TTC , soit 65,00 € HT

Réf. 010-00240-23 GPS 15x H-W
78,00 € TTC , soit 65,00 € HT

Réf. 010-00240-22 GPS 15x L-W
64,00 € TTC , soit 53,33 € HT

Tarif à l'unité, pour des quantités supérieures nous consulter

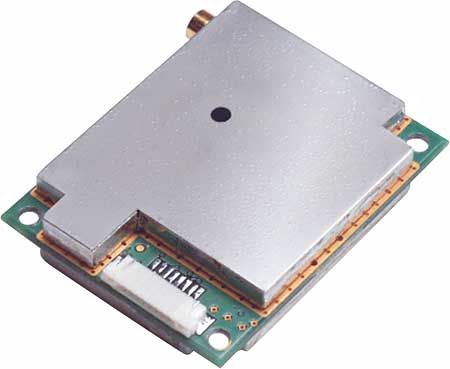

gps garmin 15x H-F et H-W

Les capteurs GPS 15H et 15L de garmin sont conçus pour une grande varité d'applications OEM, comme la navigation routière, les communications sans fils, la navigation marine, la cartographie et beaucoup d'autres encore.

Ces GPS sont compatibles WAAS/EGNOS et peuvent de ce fait fournir une précision inférieure à 3 mètres sans l'utilisation d'un récepteur DGPS externe (pour les zones concernées). Ils offrent une excellente performance EMI/RFI pour une intégration facile dans les systèmes qui vont être mis en place près des appareils mobiles et des équipements de communication sans fil. Disponible en faible voltage ou voltage élevé, les GPS 15H et 15L peuvent être adapté à votre application personnelle.

Les GPS 15H et 15L pèsent approximativement 15 grammes et mesurent à peut près la taille d'une boîte d'allumettes et sont disponibles en configurations 8-40 V et 3.3-5 V. Les 2 modèles offrent une sortie d'horloge avec une pulsation par seconde et une interface RS-232.

Spécifications

  • Récepteur : 12 canaux parallèles
  • Temps d'acquisition :
    • Ré acquisition : Moins de 2 secondes
    • A chaud : 15 secondes environ
    • A froid : 45 secondes environ
    • Autolocate : 5 minutes
    • SkySearch : 5 minutes
  • Taux de rafraîchissement : 1 à 900 seconds ; programmable par incréments d'une seconde.
  • Précision GPS :
    • Position : < 15 mètres, dans 95% des cas
    • Vitesse : 0,1 nœud RMS stabilisée
  • Précision DGPS (USCG) :
    • Position : < 3-5 mètres, dans 95% des cas
    • Vitesse : 0,1 nœud RMS stabilisée
  • Précision GPS (WAAS/EGNOS) :
    • Position : < 3 mètres, dans 95% des cas
    • Vitesse : 0,1 nœud RMS stabilisée
  • Dynamique : 999 nœuds, 6g’s
  • Systèmes géodésiques : 108 prédéfinis, 1 utilisateur

Interfaces

  • Serial interface :
    • Port 1: True RS-232 output, asynchronous serial input compatible with RS-232 or TTL voltage levels, RS-232 polarity
    • Port 2: Asynchronous serial input only, compatible with RS-232 or TTL voltage levels, RS-232 polarity
  • Baud rates : 300/600/1200/2400/4800/9600/19200/38400
  • Serial format :
    • Port 1 : Selectable between NMEA 0183 v2.00, NMEA 0183 v3.00, and Garmin® binary formats; Approved output sentences: GPALM, GPGGA, GPGLL, GPGSA, GPGSV, GPRMC, GPVTG; Proprietary sentences: PGRMB, PGRME, PGRMF, PGRMM, PGRMT, PGRMV
    • Port 2 : RTCM input only; RTCM SC-104 differential input message types 1, 2, 3, 7 and 9
  • PPS output : 1 Hz pulse, programmable width, 1 microsecond accuracy

Caractéristiques physiques

  • Température :
    • Fonctionnement : –30° to 85°C
    • Stockage : –40° to 85°C
  • Dimensions : 35.56 x 45.85 x 8.31 mm
  • Poids :
    • 15H : 15 g
    • 15L : 14,1 g
  • Connecteurs: 8-pin LIF for connection by flex, 1 mm pitch

Alimentation

  • Tension d'entrée :
    • 15H : 8 to 40 Vdc unregulated
    • 15L : 3.3 to 5 Vdc +/- 100 mV ripple
  • Intensité d'entrée :
    • 15H :
      • 60 mA @ 8 Vdc peak current
      • 50 mA @ 8 Vdc nominal current
      • 40 mA @ 12 Vdc peak current
      • 33 mA @ 12 Vdc nominal current
      • 15 mA @ 40 Vdc peak current
      • 12 mA @ 40 Vdc nominal current
    • 15L :
      • 100 mA from 3.3 to 5 Vdc peak current
      • 85 mA from 3.3 to 5 Vdc nominal current
  • Sensitivité : -165 dbW minimum

Connecteurs :

  • GPS 15L-F et 15H-F : 8-pin LIF (Low Insertion Force) flex connector, 1-millimeter pitch. For use with common 1 mm pitch, 8-conductor flex cable, available as Garmin part in option.
  • 15H-W : 8-pin JST connector, 1-millimeter pitch.
Accessoires en option
  Référence !!!Cliquer sur les liens pour voir les accessoires !!! En EUR TTC
ANTENNES
  310-00040-01 Câble flexible à 8 broches (longueur totale 51 mm, largeur 9 mm) 2,00
  ANT_MCX Antenne standard (connecteur MCX) magnétique 20,00
  010-10702-00 GA 25MCX Antenne plate fixation magnétique 30,00
