TMF1800
Générateur de
fréquence 10MHz

  TimeLink Microsystems


TMF1800 Générateur de fréquence 10MHz


L’équipement TMF1800 est destiné aux applications nécessitant une source de référence précise en 10 MHz et 1 PPS. Du fait de la synchronisation via un récepteur GNSS intégré, l'équipement distribue également le temps grâce à un serveur NTP.

Oscillateur
Un oscillateur interne de type OCXO faible bruit garantit une stabilité en mode autonome meilleure que 1.10-8/jour et un bruit de phase d'excellente qualité sur les sorties de fréquences.

GNSS

L’équipement utilise un récepteur GNSS bi-constellation (GPS + GLONASS) qui fournit un PPS de référence de grande précision. Ce signal est utilisé pour évaluer la dérive en fréquence de l’oscillateur interne et permettre son asservissement. Même en cas de perte du signal GNSS, l’équipement maintient la précision de la fréquence et ne provoque aucun saut de fréquence.


Service NTP

L'équipement offre un service de type NTP-Primaire aux fonctionnalités suivantes :

  • Serveur de niveau 1
  • Paramétrable V3 / V4 / Auto
  • Mode serveur (requête/réponse)

Les calculateurs clients peuvent être synchronisés avec une précision de 1 à 10 ms.
L’équipement se présente sous forme d’un rack standard 19’’, 1U.
La face avant comporte trois LEDS d’états : alimentation, état GNSS et asservissement oscillateur.
La face arrière regroupe les connecteurs d'entrée/sortie.


Télésurveillance

La télésurveillance de l'équipement s'effectue par la liaison réseau par l'utilisation d’un serveur Web intégré ou d'un protocole simple sur un port TCP


Configuration
La totalité de la configuration de l'équipement est contenue dans une mémoire de type micro SDCARD amovible. Ceci facilite la maintenance en cas de mise à jour ou de remplacement de l'équipement.





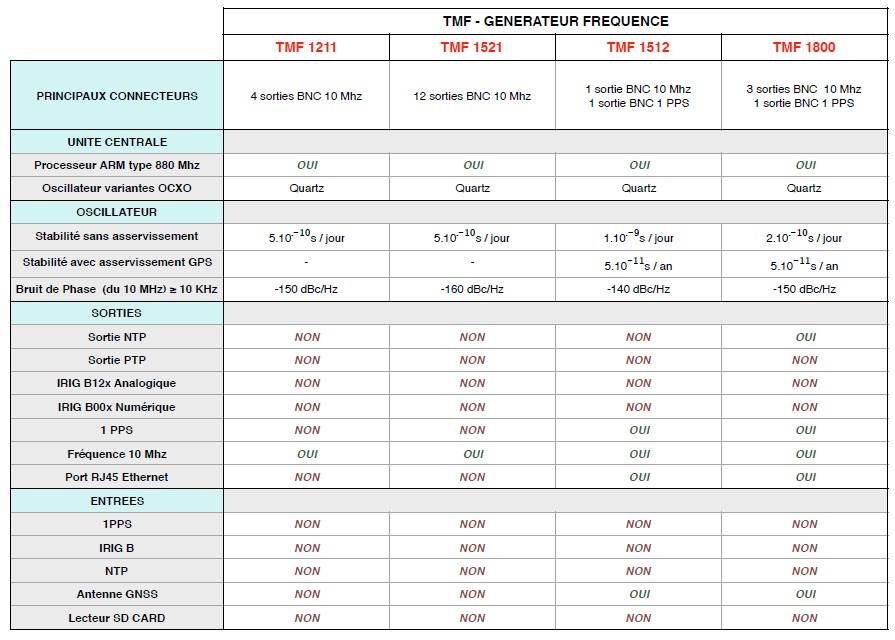

Spécifications (Haut de la page)

Protocoles réseaux

    NTP/SNTP
  • (Network Time Protocol): NTP (RFC 1305) SNTP (RFC 1361) utilisation du port UDP 123. Service configurable en V3, V4 ou automatique V3/V4.
    TP (Time Protocol) DAY TIME
  • Time (RFC 868) Utilisation du port UDP37
    HTTP
  • Pages Web pour la télésurveillance
    TCP
  • Protocole de télésurveillance simple
  • L'utilisation de SSH permet l'accès sécurisé à l'équipement. Il permet notamment la mise à jour du logiciel interne.

Connecteurs E/S

    Antenne
  • Connecteur TNC (antenne active alimenté par le module, max. 80 mA - 5V DC).
    Sortie 1PPS
  • Connecteur BNC, niveau TTL, précision ±100 ns/UTC
    Sorties 10MHz
  • Connecteurs BNC, trois sorties 10 MHz +13 dBm sous 50 Ω, Bruit de phase :
    • 1Hz <-100 dBc/Hz
    • 10 Hz <-130 dBc/Hz
    • 100 Hz <-140 dBc/Hz
    • 1 KHz <-148 dBc/Hz
    • 10 KHz <-150 dBc/Hz
    Console
  • Connecteur SUB'D 9 points femelle, RS232.
    Réseau
  • Connecteur RJ45, liaison 10/100 Mbs.
    Alimentation
  • Embase femelle CEE 2P+T avec fusible et interrupteur M/A, 90-260 VAC 47/63Hz Consommation < 20 W

Oscillateur

OCXO 10 MHz faible bruit,Stabilité en mode autonome :

  • < ± 2 x 10-10 / jour
  • < ± 5 x10-9 / mois
  • < ± 3 x10-8 / année

Stabilité en mode asservi : (Moyenne /1 an, hors variation de température) 5x10-11


Dimensions

  • Rack 1U, 19’’
  • Profondeur : 280 mm
  • Masse < 3,0 kg avec le câble secteur

Consommation

< 20 W


MTBF :

  • 90 000 h

Température :

  • Température d'utilisation : -10°C à 60°C
  • Température de stockage : -20°C à 70°C
  • Humidité relative d'utilisation : 10% à 90%(sans condensation)
  • Humidité relative de stockage : 5% à 95%(sans condensation)
  • Altitude maximale de fonctionnement < 1500 m
  • Altitude maximale de stockage < 3050m

Accessoires :

L’antenne n’est pas fournie avec l’équipement, nous consulter. A préciser à la commande :

  • Antenne GNSS (GPS, GPS+GLONASS)
  • Protection foudre …
  • Longueur de câbles
