Arrow 100 GNSS
Arrow 100+ GNSS

Eos Arrow
2595,00 € HT Arrow 100 GNSS Référence : KIT-ARROW-100
2995,00 € HT Récepteur GNSS Arrow 100+ - EOS Référence : KIT-ARROW-100+

Récepteur GNSS Submétrique

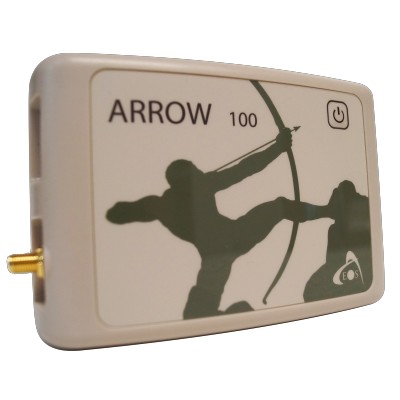

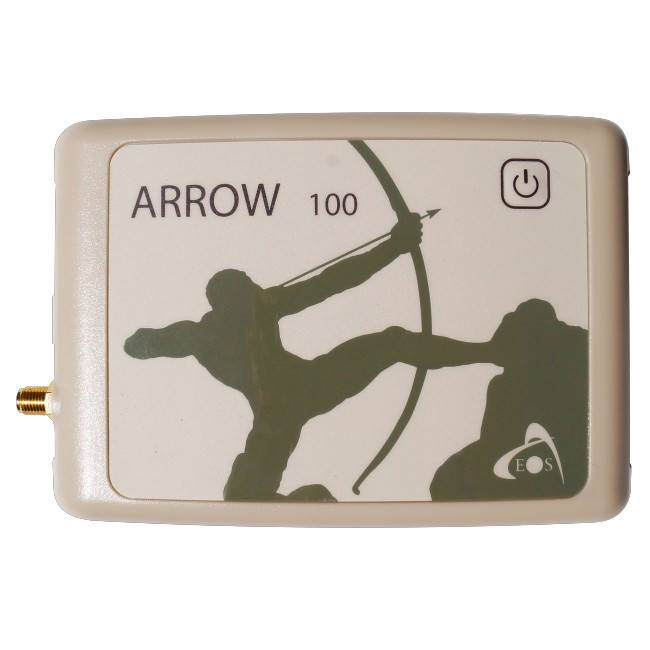

  • Arrow 100 GNSS Bluetooth Submétrique
  • Arrow 100 GNSS Bluetooth Submétrique
  • Arrow 100 GNSS Bluetooth Submétrique

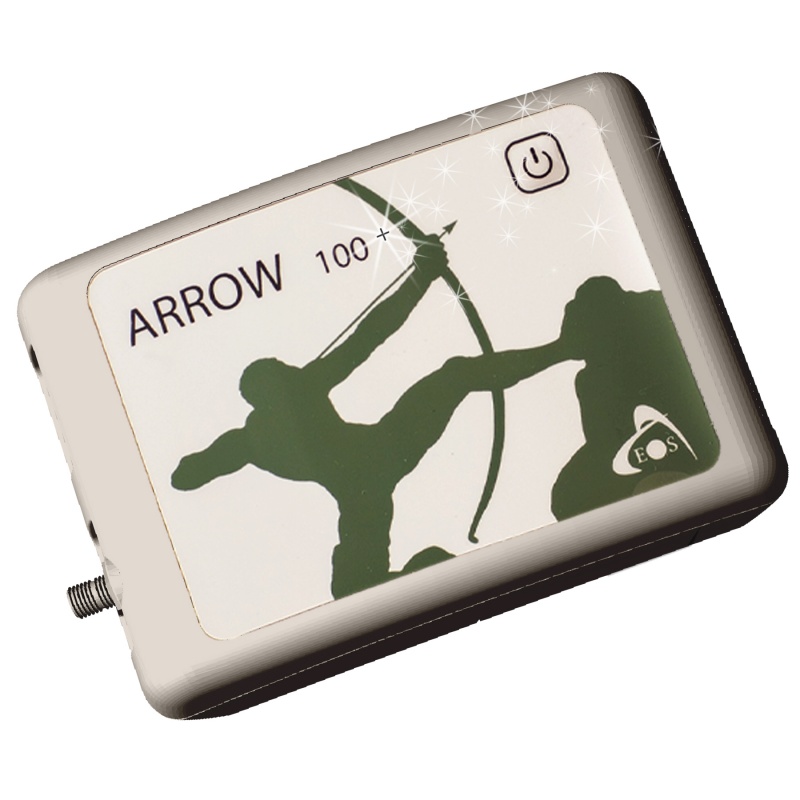

  • Arrow 100+ GNSS Bluetooth Submétrique
Suivant Précédent

Le Arrow 100 GNSS est conçu spécifiquement pour une très grande variété de terminaux mobiles, tablettes, ou portables. Il incorpore une connexion Bluetooth à toute épreuve avec Android, iOS et Windows, permettant ainsi de rendre perdurable son récepteur dans un environnement informatique en permanente évolution.

Passer de Android à iOS? Pas de problème, le Arrow 100 GNSS travaille dans tous les environnements.

Description de l'Arrow 100 GNSS

Principales caractéristiques



    Communes aux 2 modèles
  • GNSS complet (GPS, GLONASS, Galileo, BeiDou)
  • 100 % compatible Android, iOS, Windows
  • Précision de 30 à 60 cm en temps réel grâce aux services SBAS gratuits (WASS, EGNOS, GAGAN, MSAS, SouthPAN)
  • Précision standard RTK de 1 cm + 1 ppm (ligne de base courte 10 km / 6 mi)
  • Compatible avec tous les logiciels SIG mobiles
    Uniquement le modèle 100+
  • Précision de 30 à 50 cm dans le monde entier avec le service de correction Atlas
  • Bluetooth multipoint et multiplewage pour plus de flexibilité

Multiplexage avec le Arrow 100+

Le Arrow 100+ intègre les fonctionnalités du connecteur BlueTooth Eos Bridge. Connectez votre Arrow 100+ à des capteurs tiers (ex: télémètre laser), et le Arrow 100+ transmettra le contenu de ce capteur à votre téléphone mobile Android ou autre appareil, vie le flux de données de localisation propre au récepteur GNSS.


Arrow 100 GNSS Bluetooth Submétrique

Utilisez le logiciel SIG de votre choix

L’offre logicielle SIG semble évoluer d’une journée à l’autre; avec le Arrow 100 GNSS, vous ne serez pas coincé avec un récepteur désuet. Avec des appareils Android, iOS et Windows, il vous donne une précision submétrique dans toute application, même Google ou Apple maps. Ainsi, que vous travailliez avec Esri Collector, AmigoCloud, MapItFast, GeoJot, iCMTGIS etc. votre Arrow 100 fonctionnera parfaitement.

Précision en temps réel à travers le monde

Le Arrow tire profit de toutes les constellations disponibles : GPS, GLONASS, Galileo, BeiDou et des corrections SBAS gratuites dans la plupart des régions du globe. L’Amérique du Nord est couverte parle WAAS, l’Europe et l’Afrique du Nord par EGNOS, l’Inde par GAGAN et le Japon par MSAS. Les services SBAS gratuits offrent une précision de 60 cm en temps réel. Pour les régions non-couvertes par un SBAS, Eos a pour partenaire Atlas pour fournir un signal submétrique mondial en temps réel incluant Amérique du Sud, l’Australie et l’Afrique centrale et du Sud.

Travaille là où les autres échouent

Le Arrow 100 GNSS a été conçu spécifiquement pour les utilisateurs de SIG. Il rend une meilleure précision du SBAS que la plupart des récepteurs dans le monde. En utilisant une technologie brevetée, vous pouvez l’utiliser sous les arbres, aux abords des bâtiments et dans des terrains encombrés, là où les autres récepteurs échouent.
Le Arrow 100 GNSS est multi-constellations. Profitez des signaux GPS, GLONASS, Galileo et BeiDou en temps réel… oubliez le post-traitement.

Spécifications techniques de l'Arrow 100 GNSS

Récepteur GPS

Type L1/G1/E1/B1, GPS, GLONASS, Galileo, BeiDou, avec lissage de phase
Canaux158 canaux parallèles
Nombre de satellites captés12 GPS (15 sans SBAS)
12 GLONASS
15 Galileo
22 BeiDou
Support SBAS3 canaux parallèles WAAS, EGNOS, MSAS, GAGAN, SouthPAN
Cadence de sortie1 Hz (défaut), 10Hz, 20Hz (optionnels)
Précision horizontale DGNSS< 30 cm HRMS
Précision horizontale SBAS< 60 cm 2dRMS, 95 % de confiance1 (< 30 cm HRMS,< 25 cm CEP)itio
Précision horizontale < 2,5 m 2dRMS, 95 % de confiance1 (autonome, sans DS (disponibilité sélective))
Précision Atlas
(pour Arrow 100+ uniquement)
30 cm HRMS
RTCM propriétaire optionnel< 20 cm 2dRMS, 95 % de confiance1
RTK L1 propriétaire optionnel< 1 cm + 1 ppm1
Temps d’acquisition à froid 60 s (sans éphéméride ni horloge)
Réacquisition< 1 sec
Vitesse maximum1850 km/h
Altitude maximum18 288 m

Communication

Ports :Bluetooth, USB 2.0, série (option)
Transmission Bluetooth2Classe 1, portée de 300 m, jusqu’à 1 km
Fréquence Bluetooth2400 – 2485 GHz
Version 2.1 + EDR
Profiles Bluetooth pris en chargeSPP et iAP
Multipoint (pour Arrow 100+ uniquement)
Protocole E/S de donnéesMEA 183, RTCM SC-104, binaire
Données brutesBinaire et RINEX
Protocole E/S de correctionRTCM, format propriétaire optionnel
Statut GNSS DELPower, GPS, DGPS, DIFF, Bluetooth
Niveau de charge de la batterie 5 indicateurs DEL

Alimentation

Type de pilePile au lithium-ion remplaçable (rechargeable)
Autonomie12 h pour le modèle Arrow 100
18 h pour le modèle Arrow 100+
Temps de recharge4 h (chargeur pour voiture disponible)
Tension à la sortie de l’antenne5 VDC
Impédance d’entrée de l’antenne50 Ω

Environnemental

Température de fonctionnemen-40°C à +85°C (-40°F à +185°F)3
Température d’entreposag-40°C à +85°C (-40°F à +185°F)
Humidité 95 % sans condensation
Conformité FCC, CE, RoHS et sans plomb

Mécanique

Matériel du boitierXenoy
Indice de protectionImperméable, IP-67
Immersion 30 cm, 30 minutes
Dimensions12,5 x 8,4 x 4,2 cm (4,92 x 3,3 x 1,65 in.)
Poids 372 g (0,82 lbs)
Connecteur dataRéceptacle Mini USB de type B
Connecteur d’antenneSMA femelle

Antenne

Plage de fréquencesL1, G1, E1, B1
Gain (sans le câble)26,5 dB (± 2 dB), 35 mA
Tension + 4,5 à +15 VDC
Impédance 50 Ω
Dimensions 6,6 cm diamètre x 2,7 cm (2,61 x 1,05 in.)
Poids (sans le câble)114 g (avec embase magnétique amovible)
Connecteur SMA femelle
Finition Étanche
Température -55°C à +70°C (-67°F à +158°F)
Immersion 30 cm

1 Dépend de l’environnement multi-trajets, du nombre de satellites en vue et de la géométrie des satellites
2 Transmission dans un espace libre.
3 Dégradation du rendement de la pile à des températures de -20°C (-4°F) et moins.

Livré avec

Arrow 100 GNSS

KIT-ARROW-100, livré avec :

  • Pochette de protection en nylon
  • L1 GPS antenne
  • 2 câbles antenne, 1,5 m.
  • Casquette support antenne
  • Pack de Batterie
  • Chargeur mural pour Batterie, 100-240V
  • Cable USB, 1,8 m.
Arrow 100 GNSS Bluetooth Submétrique

Comparaison des modèles Arrow Gold et Arrow Gold+

ModèleArrow 100+Arrow 100
Autonomie de la batterie18 heures12 heures
Une plus longue durée de vie de la batterie signifie que vous pouvez travailler plus longtemps sur le terrain sans avoir à charger ou à remplacer la batterie de votre récepteur GNSS.
Service Atlas H50Pris en chargeNon pris en charge
(nécessite Eos BridgeTM)
Le service Atlas® H50 permet à l'Arrow 100+™ d'obtenir un positionnement submétrique lorsqu'aucun réseau SBAS ou RTK n'est disponible. La précision horizontale estimée est de 30 à 50 centimètres avec le service Atlas® H50.
MultiplexagePris en chargeNon pris en charge
(nécessite Eos BridgeTM)
Le multiplexage fait référence à la capacité de diffuser la sortie de capteurs tiers vers un appareil iOS ou un autre appareil mobile via la connexion Bluetooth® du récepteur Arrow. Le récepteur GNSS Arrow 100® nécessite l'achat d'un Eos Bridge™ pour ce faire, tandis que le récepteur Arrow 100+™ a la fonctionnalité intégrée.
MultipointPris en chargeNon pris en charge
(nécessite Eos BridgeTM)
Le multipoint fait référence à la possibilité de se connecter à plusieurs appareils, tels qu'un iPad et un appareil Android, simultanément à un seul récepteur GNSS Arrow.
