Arrow 200 GNSS

Eos Arrow
6895,00 € HT Arrow 200 RTK L1/L2 GNSS Référence : KIT-ARROW-200
7595,00 € HT Arrow 200 GNSS RTK L1/L2 GNSS Survey / Topo Référence : Arrow-200-Survey-Kit

Récepteur Double-fréquence et Multi-Constellation GNSS

  • Arrow 200 GNSS Atlas et RTK, Multi-Constellation
  • Arrow 200 GNSS Atlas et RTK, Multi-Constellation
Suivant Précédent

Le Arrow 200 GNSS est le premier récepteur GNSS capable de fournir une précision de 1 cm sur votre terminal Android, iOS et Windows. Vous pouvez donc en profiter sur votre iPhone ou votre Samsung Galaxy avec TerraGo Edge, Esri Collector ou toute autre application, même AutoCAD 360!

Conçu pour être utilisé avec un vaste éventail d’appareils mobiles, que ce soit un smartphone, une tablette ou un ordinateur portable, le Arrow 200 GNSS intègre une technologie sans fil Bluetooth universelle à toute épreuve, qui fonctionne avec des terminaux Android, iOS ou Windows®, ce qui le rend difficilement obsolète et polyvalent sur toute plateforme.

Description de l'Arrow 200 GNSS

Principales caractéristiques

  • GNSS complet (GPS, GLONASS, Galileo, BeiDou)
  • 100 % compatible Android, iOS, Windows
  • Précision de 1 cm RTK en temps réel
  • Compatible avec tous les logiciels SIG mobiles
  • Compatible avec les services Atlas™ H100, H30 et H10

Arrow 200 GNSS Atlas et RTK, Multi-Constellation

Utilisez le logiciel SIG mobile de votre choix

L’offre logicielle SIG semble évoluer d’une journée à l’autre; avec le Arrow 200 GNSS, vous ne serez pas coincé avec un récepteur désuet. Avec des appareils Android, iOS et Windows, il vous donne une précision subdécimétrique dans toute application, même Google ou Apple maps. Ainsi, que vous travailliez avec Esri Collector, AmigoCloud, MapItFast, GeoJot, iCMTGIS etc. votre Arrow 200 fonctionnera parfaitement.


Précision en temps réel à travers le monde

Le Arrow 200 GNSS comporte des caractéristiques qui le placent parmi les récepteurs les plus performants au monde. Il tire profit de toutes les constellations disponibles: GPS, GLONASS, Galileo, BeiDou et des corrections SBAS gratuites dans la plupart des régions du globe, offrant un positionnement au cm en RTK lorsque connecté à un réseau RTK subdécimétrique, par l’entremise du service de correction différentielle Atlas H10.


Le summum de la technologie de haute précision

Le Arrow 200 GNSS vous procure une flexibilité inégalée. Que vous utilisiez votre smartphone, votre tablette ou votre ordinateur portable, il vous offre une précision de 1 cm en temps réel lorsque connecté à un réseau ou une station de base RTK. Pas de station de base? Ne vous en faites pas, vous n’avez qu’à utiliser un des service de correction Atlas pour une exactitude subdécimétrique en temps réel, partout dans le monde.

Spécifications techniques de l'Arrow 200 GNSS

Récepteur GPS

Type GNSS multifrequence RTK avec phase
Signaux reçusGPS, GLONASS, Galileo, BeiDou
Canaux 372 canaux parallèles
Nombre de satellites captés12 GPS (15 sans SBAS)
12 GLONASS
15 Galileo
22 BeiDou
Support SBAS3 canaux parallèles WAAS, EGNOS, MSAS, GAGAN
Cadence de sortie1 Hz (défaut), 10Hz, 20Hz (optionnels)
Précision RTK 1 cm1 + 1 ppm horizontal
Précision SBAS< 30 cm HRMS1
Précision autonome 1,2 m HRMS1
Temps d’acquisition à froid < 60 s (sans éphéméride ni horloge)
Réacquisition< 1 sec
Vitesse maximum1850 km/h / 999 nœuds / 1 150 mph
Altitude maximum18 288 m / 60 000 pi

Communication

Ports :Bluetooth, USB 2.0, série (option)
Transmission Bluetooth2Classe 1, portée de 300 m, jusqu’à 1 km
Fréquence Bluetooth2400 – 2485 GHz
Version 2.1 + EDR
Profiles Bluetooth pris en chargeSPP et iAP
Protocole E/S de donnéesMEA 183, RTCM SC-104, binaire
Datum de sortie Autonome : WGS-84, (G1674) Epoch 2005.0
SBAS : ITRF08 (epoch GPS actuel)
RTK : Même que pour la station de base RTK
Données brutesBinaire et RINEX
Protocole E/S de correctionRTCM 2.x, 3.x, format propriétaire
Statut GNSS DELPower, GNSS, DGNSS, DIFF, Bluetooth
Niveau de charge de la batterie 5 indicateurs DEL
Sortie de synchronisation1PPS, CMOS, actif haut, sync. front montant, 10 kΩ, charge 10 pF (avec port série optionnel)
Entrée marqueur d’évènementCMOS, actif bas, sync. front descendant, 10 kΩ, charge 10 pF (avec port série optionnel)

Alimentation

Type de pilePile au lithium-ion remplaçable (rechargeable)
Autonomie9+ h3 (si Atlas non activé)
Temps de recharge4 h (chargeur pour voiture disponible)

Environnemental

Température de fonctionnemen-40°C à +85°C (-40°F à +185°F)3
Température d’entreposag-40°C à +85°C (-40°F à +185°F)
Humidité 95 % sans condensation
Conformité FCC, CE, RoHS et sans plomb

Mécanique

Matériel du boitierXenoy
Indice de protectionÉtanche, IP-67
Immersion 30 cm, 30 minutes
Dimensions12,5 x 8,4 x 4,2 cm (4,92 x 3,3 x 1,65 in.)
Poids 372 g (0,82 lbs)
Connecteur dataRéceptacle Mini USB de type B
Connecteur d’antenneSMA femelle

Antenne

Plage de fréquences GPS1525 – 1607 MHz, 1217 – 1260 MHz
Gain (sans le câble)29 dB (± 2 dB)
Tension + 4,5 à +15 VDC
Impédance 50 Ω
Facteur de bruit 2,5 dB max
Dimensions 69 mm diamètre x 22 mm (2,72 x 0,87 in.)
Poids (sans le câble)170 g (0,374 lbs)
Connecteur SMA femelle
HumiditéÉtanche
Température -55°C à +70°C (-67°F à +158°F)

1 Dépend de l’environnement multi-trajets, du nombre de satellites en vue, de la géométrie des satellites, de la distance de la ligne de base et de l’activité ionosphérique.
2 Transmission dans un espace libre.
3 Dégradation du rendement de la pile à des températures de -20°C (-4°F) et moins.

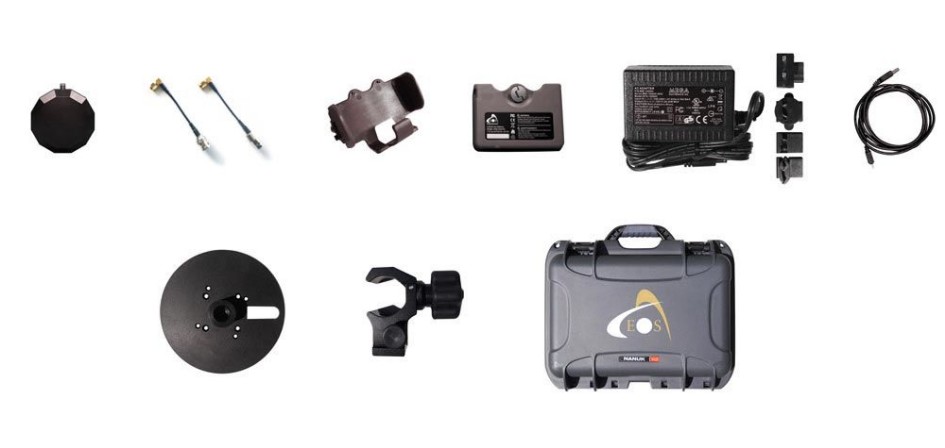

Livré avec

Arrow 200 GNSS

KIT-ARROW-200, livré avec :

  • Antenne GPS L1
  • Plateau Antenne (diamètre 5 pouces)
  • 2 câbles antenne
  • Pole Bracket (support de poteau)
  • Pole Clamp (attache de poteau)
  • Batterie
  • Chargeur batterie, 100-240V
  • Cable USB, 1,8 m.
  • Malette rigide de transport
