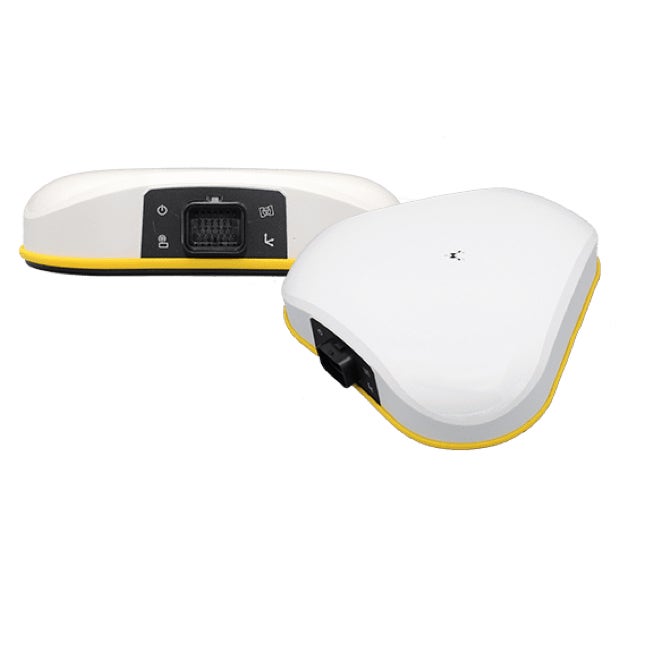

La AX940 est une antenne intelligente triple fréquence avec démodulateur de bande MSS.
Elle est conçue pour une large gamme d'applications de haute précision telles que l'agriculture de précision, les fraiseuses dans la construction, les équipements de récolte forestière, les véhicules autonomes, l'automatisation portuaire et la cartographie mobile.
L'antenne intelligente Trimble AX940 prend en charge la triple fréquence des constellations GPS et GLONASS ainsi que la double fréquence de BeiDou et Galileo. À mesure que le nombre de satellites des constellations augmente, l'AX940 est prêt à tirer parti des signaux supplémentaires. Le moteur de positionnement Trimble ProPoint™ fournit les initialisations RTK les plus rapides et les plus fiables pour un positionnement de 1 à 2 centimètres. Pour les applications qui ne nécessitent pas une précision centimétrique, l'AX940 fournit des positions GNSS, DGNSS de haute précision dans les environnements les plus difficiles tels que les canyons urbains. Différentes configurations du module sont disponibles. Elles vont de l'unité DGPS L1 à l'unité RTK à quatre constellations et triple fréquence. Choisissez le récepteur qui convient à votre application et à votre budget. Toutes les fonctionnalités sont évolutives grâce à un mot de passe, ce qui permet de les mettre à niveau en fonction de l'évolution de vos besoins.
Avec l'option d'utilisation des services OmniSTAR ou RTX avec surveillance de l'intégrité, l'AX940 offre différents niveaux de performance jusqu'à une échelle centimétrique sans utiliser de station de base ou de modem cellulaire.
Les professionnels de l'industrie font confiance aux technologies du positionnement embarquées Trimble au cœur de leurs applications de précision. Avec la toute dernière technologie Trimble Maxwell™ 7 de Trimble, l'AX940 offre une assurance d'une pérennité à long terme et d'un fonctionnement sans problème. Faisant avancer l'industrie, le modèle Trimble AX940 redéfinit la haute performance :
La carte Trimble AX940 a été conçue pour une intégration facile et une fiabilité à toute épreuve. Les clients bénéficient de la connectivité Ethernet disponible sur la carte, qui permet le transfert de données à grande vitesse et la configuration via des navigateurs Web standard. CAN, USB et RS-232 sont également pris en charge. Tout comme les autres technologies embarquées de Trimble, les commandes logicielles faciles à utiliser simplifient l'intégration et réduisent les temps de développement. Une page web graphique interactive 3D intuitive permet de saisir facilement les bras de levier.
L'unité est livrée dans un boîtier scellé qui est très facile à installer. L'unité est rigoureusement testée pour fonctionner dans des conditions environnementales difficiles avec la fiabilité que vous attendez de Trimble.
Les caractéristiques produits sont en anglais pour respecter les données du fabricant.
TECHNICAL SPECIFICATIONS1 | |
| Trimble Maxwell™ 7 Technology | |
| Trimble ProPoint™ positioning engine | |
| 336 Tracking Channels : |
|
| High-precision multiple correlator for GNSS pseudorange measurements | |
| Trimble Everest Plus™ multipath mitigation | |
| Advanced RF Spectrum Monitoring and Analysis | |
| Unfiltered, unsmoothed pseudorange measurements data for low noise, low multipath error, low time domain correlation and high dynamic response | |
| Very low noise GNSS carrier phase measurements with < 1 mm precision in a 1 Hz bandwidth | |
| Proven Trimble low elevation tracking technology | |
| Reference outputs/inputs | CMR, CMR+, sCMRx, RTCM 3.0, 3.14, 3.2, 3.3 |
| Navigation Outputs : | ASCII : NMEA-0183 GSV, AVR, RMC, HDT, VGK, VHD, ROT, GGK, GGA, GSA, ZDA, VTG, GST, PJT,PJK, BPQ, GLL, GRS, GBS and Binary: Trimble GSOF, NMEA2000 |
| 1 Pulse Per Second Output | |
| Event Marker Input Support | |
| Supports Fault Detection & Exclusion (FDE), Receiver Autonomous Integrity Monitoring (RAIM) | |
COMMUNICATION | |
| 1 USB 2.0 Device port | |
| 1 LAN Ethernet port : |
|
| 2 x RS232 ports : | Baud rates up to 460,800 |
| 1 CAN Port | |
| Control Software : | HTML web browser, Internet Explorer, Firefox, Safari, Opera, Google Chrome |
PERFORMANCE SPECIFICATIONS | |
| Time to First Fix (TTFF)5 |
|
| Velocity Accuracy8,9 |
|
| Maximum acceleration GNSS tracking | +/- 11g |
| Maximum Operating Limits10 |
|
| RTK initialization time8 | typically < 10 seconds |
| RTK initialization reliability8 | >99.9% |
| Position Latency11 | < 20ms |
| Maximum Position/Attitude Update Rate | 50 Hz |
PHYSICAL AND ELECTRICAL CHARACTERISTICS | |
| Size | 221 mm x 218 mm x 52 mm |
| Power | 9 VDC to 28 VDC Typical 3.0 W (L1/L2 GPS + L1/L2 GLONASS) |
| Weight | 0.66 kg |
| Connectors | I/O 26-pin Tyco SUPERSEAL |
ENVIRONMENTAL CHARACTERISTICS12 | |
| Temperature |
|
| Vibration | 9.8 gRMS operating |
| Mechanical shock | MIL810D ±40 g 10ms operating ±75 g 6ms survival |
| Operating Humidity | 5% to 95% R.H. non-condensing, at +60 °C |
| IP Rating | IP67 |
ORDERING INFORMATION | |
| Module Part Number | 129400-XX |
| Module | Trimble AX940 GNSS available in a variety of configurations from L1 SBAS upwards |
1 Trimble AX940 is available in a variety of software configurations. Specifications shown reflect full capability.
2 There is no public GLONASS L3 CDMA. The current capability in the receivers is based on publicly available information. As such, Trimble cannot guarantee that these receivers will be fully compatible.
3 Developed under a License of the European Union and the European Space Agency.
4 Input only network correction
5 Typical observed values (95%).
6 No previous satellite (ephemerides / almanac) or position (approximate position or time) information.
7 Ephemerides and last used position known
8 May be affected by atmospheric conditions, signal multipath, and satellite geometry. Initialization reliability is continuously monitored to ensure highest quality.
9 1 sigma level add 1 ppm for RTK position accuracies.
10 As required by the U.S. Department of Commerce to comply with export licensing restrictions.
11 At maximum output rate.
12 Dependent on appropriate mounting design.
13 Also available in configurations with RTK accuracies limited to 10 and 30 centimeters.
14 Trimble RTX and OmniSTAR accuracies depend on correction service chosen.
