Antennes GNSS triple-bande haute précision avec réception L-band. Multi-constellation GPS, GLONASS, Galileo, BeiDou, NavIC, QZSS et SBAS. Réjection multipath supérieure.
TW7972 : montage magnétique IP67. TW3972 : fixation traversante IP69K. Idéales pour agriculture de précision, robotique et véhicules autonomes.
Les antennes Septentrio TW7972 et TW3972, conçues par Tallysman, sont des antennes GNSS triple-bande haute précision spécialement développées pour le positionnement triple-fréquence de précision. Ces antennes légères supportent le suivi complet des constellations GPS/QZSS-L1/L2/L5, GLONASS-G1/G2/G3, Galileo-E1/E5a/E5b, BeiDou-B1/B2, NavIC-L5, ainsi que les systèmes d'augmentation SBAS disponibles selon la région d'exploitation (WAAS en Amérique du Nord, EGNOS en Europe, MSAS au Japon, GAGAN en Inde).
Les deux modèles intègrent également la réception des signaux L-band pour la compatibilité avec les services de correction par satellite, offrant ainsi une couverture complète pour les applications de positionnement de haute précision nécessitant des corrections RTK ou PPP.
Les antennes TW7972 et TW3972 offrent une réjection multipath supérieure et un ratio axial excellent (< 2 dB typ.) pour des performances optimales même dans les environnements avec réflexions multiples. Leur réponse de phase linéaire et leur variation du centre de phase (PCV) réduite garantissent une précision de positionnement constante.
Ces antennes protègent efficacement contre l'intermodulation et la saturation causées par les signaux LTE 700 MHz de haut niveau, assurant un fonctionnement fiable même à proximité d'antennes de télécommunication. La polarisation RHCP (circulaire droite) assure une réception optimale des signaux GNSS.
La TW7972 est équipée d'un montage magnétique pour une installation rapide et temporaire sur surfaces métalliques. Elle offre une protection IP67 contre la poussière et l'eau, un gain d'amplificateur de 32 dB typ., et fonctionne de -40°C à +105°C. Son connecteur SMA mâle assure une connexion fiable.

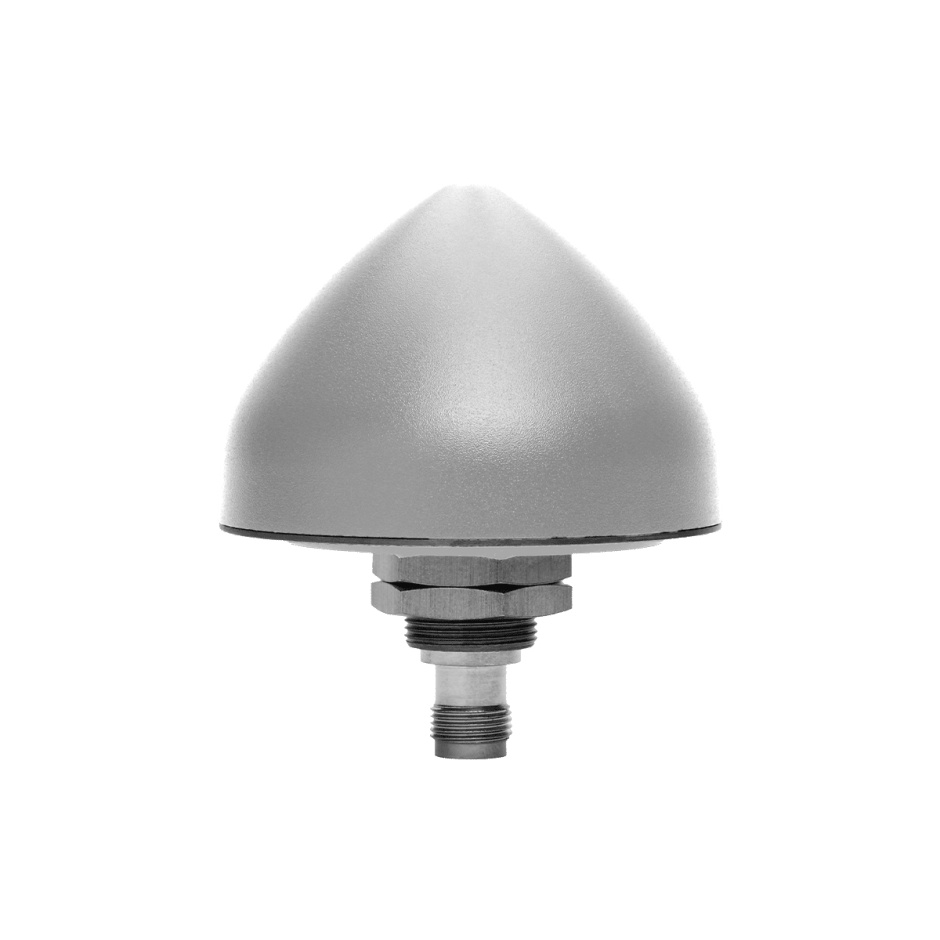

La TW3972 est conçue pour une fixation traversante permanente avec une protection IP69K (résistance aux jets haute pression et vapeur). Elle offre un gain d'amplificateur supérieur de 37 dB typ., fonctionne de -70°C à +85°C et utilise un connecteur TNC femelle. Son filetage M18x1 permet une installation sécurisée et durable.
Les deux antennes intègrent un amplificateur LNA haute performance avec un bruit de figure de 2.5 dB typ. L'alimentation accepte une tension d'entrée de +2.5 à +16 VDC avec une consommation de 24 mA typ. L'impédance de 50 Ω et le VSWR ≤ 1.5:1 typ. garantissent une adaptation optimale avec tous les récepteurs GNSS professionnels.
Le gain au zénith de 4.0 dBic typ. assure une couverture de radiation optimale pour la réception des signaux satellites. Les bandes de fréquences couvertes sont 1539-1606 MHz (L-band) et 1160-1255 MHz (GNSS), offrant une couverture complète de tous les signaux GNSS modernes et des services de correction.
Les antennes TW7972 et TW3972 sont idéales pour l'agriculture de précision, le guidage et suivi de véhicules autonomes, la robotique, l'automatisation industrielle, les applications construction et mines, la logistique et opérations portuaires, ainsi que les applications ferroviaires.
Ces antennes sont certifiées CE, FCC, RED, RoHS, WEEE et fabriquées selon ISO 9001-2015. Elles sont conformes aux normes militaires MIL-STD-810E Method 514.5 (vibrations) et MIL-STD-810G Method 516.6 (chocs), garantissant leur fiabilité dans les environnements les plus exigeants.
Le boîtier en EXL9330 avec base en Zamak offre une robustesse mécanique excellente tout en maintenant un poids léger (180g pour TW7972, 185g pour TW3972). Les dimensions compactes (ø 68.2 mm pour TW7972, ø 66.5 mm pour TW3972) permettent une intégration aisée sur tout type de véhicule ou équipement.
Signaux GNSS | |
| L-Band (MSS) | Oui |
| GPS | L1, L2, L5 |
| GLONASS | L1, L2, L3 |
| Galileo | E1, E5a, E5b |
| BeiDou | B1, B2 |
| SBAS | L1, L5 |
| NavIC | L5 |
| QZSS | L1, L2, L5 |
Fréquences | |
| 1539 - 1606 MHz | |
| 1160 - 1255 MHz | |
Caractéristiques RF | |
| Polarisation | RHCP (circulaire droite) |
| Ratio axial | < 2 dB typ. |
| Gain au zénith | 4.0 dBic typ. |
Amplificateur LNA | |
| Gain (TW7972) | 32 dB typ. |
| Gain (TW3972) | 37 dB typ. |
| Bruit de figure | 2.5 dB typ. |
| Tension d'entrée | +2.5 à +16 VDC |
| Consommation | 24 mA typ. |
| Impédance | 50 Ω |
| VSWR | ≤ 1.5:1 typ. |
Spécifications physiques | ||
| Caractéristique | TW7972 | TW3972 |
| Type de montage | Magnétique | Fixation traversante |
| Diamètre | ø 68.2 mm | ø 66.5 mm |
| Hauteur | 22 mm | 76.3 mm (total) |
| Poids | 180 g | 185 g |
| Connecteur | SMA mâle | TNC femelle |
| Boîtier | EXL9330, Base : Zamak | |
Conditions environnementales | ||
| Caractéristique | TW7972 | TW3972 |
| Température de fonctionnement | -40°C à +105°C | -70°C à +85°C |
| Indice de protection IP | IP67 | IP69K |
| Vibration | MIL-STD-810E Method 514.5 | |
| Choc | MIL-STD-810G Method 516.6 | |
Certifications | |
| Réglementaires | CE, FCC, RED |
| Environnementales | RoHS, WEEE |
| Qualité | ISO 9001-2015 |
Réf. TW7972
L'antenne TW7972 est livrée avec :
Réf. TW3972
L'antenne TW3972 est livrée avec :
