La Septentrio VeraPhase 6000 est une antenne GNSS haute précision spectre complet brevetée, développée par Tallysman, incluant le L-Band pour les services de correction.
Performance constante (gain, rapport axial, PCV et PCO) sur toute la bande passante. Rapport axial le plus faible de l'horizon à l'horizon. Variation du centre de phase ultra-faible (<1 mm). Calibration IGS et NGS disponible.
L'antenne brevetée Septentrio VeraPhase® 6000, développée par Tallysman, est une antenne GNSS spectre complet incluant le L-Band pour les services de correction. Elle offre d'excellentes performances (gain, rapport axial, PCV et PCO) sur toute la bande passante.
La VeraPhase 6000 fournit les rapports axiaux les plus faibles (de l'horizon à l'horizon, sur tous les azimuts) sur toutes les fréquences GNSS, garantissant une réception optimale des signaux satellites quelle que soit leur position dans le ciel.
La VeraPhase 6000 offre un gain de réception élevé sur l'ensemble du spectre GNSS et intègre un amplificateur faible bruit (LNA) robuste et pré-filtré, avec un point d'interception du troisième ordre (IP3) élevé.
Cette conception minimise la désensibilisation due aux signaux hors bande de haut niveau, y compris le LTE 700 MHz, tout en conservant un faible facteur de bruit. L'efficacité de l'antenne dépasse 70%.
La VeraPhase 6000 a été calibrée par GEO++ et les fichiers de calibration type mean sont disponibles dans les bases de données IGS et NGS (référence IGS : TWIVP6050_CONE).
Cette calibration garantit une précision maximale pour les applications scientifiques et les stations de référence nécessitant les mesures les plus exactes possibles.
La VeraPhase 6000 est idéale pour les applications professionnelles exigeant la plus haute précision :
Signaux GNSS supportés | |
| L-Band (MSS) | Oui |
| GPS | L1, L2, L5 |
| GLONASS | L1, L2, L3 |
| Galileo | E1, E5a, E5b, E6 |
| BeiDou | B1, B2, B3 |
| SBAS | L1, L5 |
| IRNSS/NavIC | L5 |
| QZSS | L1, L2, L5, L6 |
Caractéristiques de l'antenne | |
| Polarisation | RHCP (circulaire droite) |
| Rapport axial | < 0,5 dB au zénith |
| Gain d'antenne | 5 dBic à 7 dBic (toutes fréquences) |
| Efficacité | > 70% |
| Variation du centre de phase | ± 1 mm / 0,04 in |
| Offset du centre de phase (RMS) | ± 0,2 mm / 0,008 in |
| Référence IGS | TWIVP6050_CONE |
Couverture de rayonnement L1 (dBic) | |
| Zénith | 6,7 |
| Élévation 15° | -3,5 |
| Élévation 10° | -4,3 |
| Élévation 5° | -5,5 |
| Horizon | -6,6 |
Couverture de rayonnement L2 (dBic) | |
| Zénith | 5,8 |
| Élévation 15° | -1,7 |
| Élévation 10° | -2,6 |
| Élévation 5° | -3,5 |
| Horizon | -4,4 |
Caractéristiques de l'amplificateur (LNA) | |
| Bande passante | 1164 – 1300 MHz, 1559 – 1610 MHz |
| Variation de gain avec température | 3 dB max sur plage de température |
| Planéité du gain LNA | 1,5 dB sur plage de fréquence (typ) |
| P1dB sortie | +12 dBm |
| Figure de bruit LNA | 2,5 dB typ. à 25°C |
| VSWR (sortie LNA) | < 1,5:1 max. |
| Tension d'alimentation | +2,7 à 24 VDC nominal |
| Courant d'alimentation | < 35 mA (35 dB), < 45 mA (50 dB) |
Réjection hors bande | |
| < 800 MHz | > 60 dB |
| < 950 MHz | 60 dB |
| < 1100 MHz | 60 dB |
| > 1450 MHz | 60 dB |
| < 1536 MHz | 50 dB |
| > 1650 MHz | 50 dB |
| > 1800 MHz | > 60 dB |
Variation du délai de groupe | |
| 1164-1300 MHz | 7 ns (max) |
| 1559-1610 MHz | 15 ns (max) |
Spécifications physiques | |
| Diamètre | Ø 167 mm / 6,57 in |
| Hauteur totale | 175 mm / 6,88 in |
| Hauteur du corps | 109,9 mm / 4,32 in |
| Profondeur du filetage | 24 mm |
| Hauteur du connecteur | 14,9 mm / 0,58 in |
| Largeur de la base | 37 mm / 1,45 in |
| Poids | 820 g / 1,8 lb |

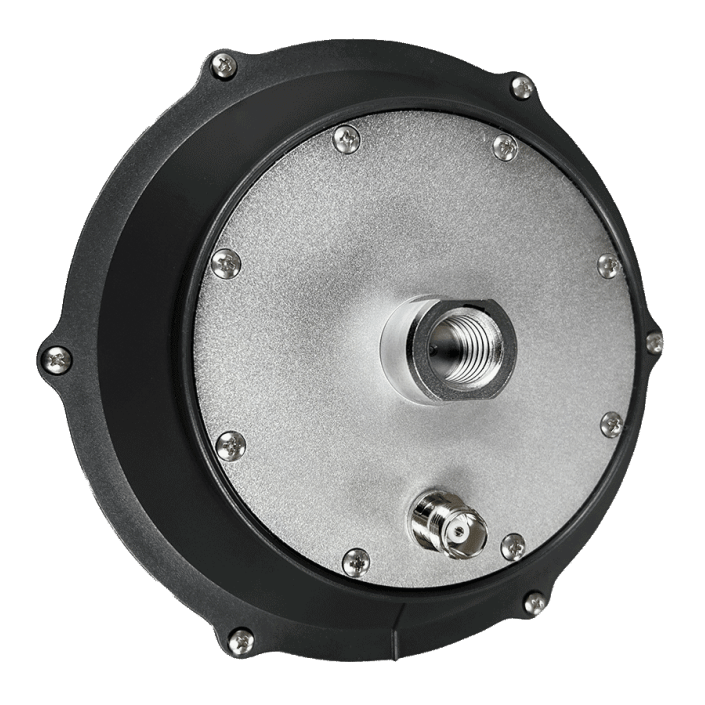

| Connecteur | TNC femelle |
| Filetage de montage | 5/8" x 11 TPI femelle |
| Spécification filetage | 5/8 - 11 UNC, 5,4 DEEP |
| Plan de référence antenne (ARP) | Base du filetage 5/8" |
| Indicateur d'orientation Nord | Marque sur radome au-dessus du connecteur |
Conditions environnementales | |
| Température de fonctionnement | -40°C à +85°C / -40°F à +185°F |
| Indice de protection | IP67 |
| Choc axe vertical | 50 G |
| Choc autres axes | 30 G |
| Vibrations | MIL STD 810D |
| Certifications | IP67, REACH, RoHS, WEEE, CE, FCC, ISO 9001:2015 |
Notes :
Performance mesurée @ Vcc = 3V et Température = 25°C / 77°F.
Les spécifications sont susceptibles de modifications sans préavis.
Certaines fonctionnalités et spécifications peuvent ne pas s'appliquer à tous les modèles.
Réf. VERAPHASE6000
L'antenne VeraPhase 6000 est livrée avec :
