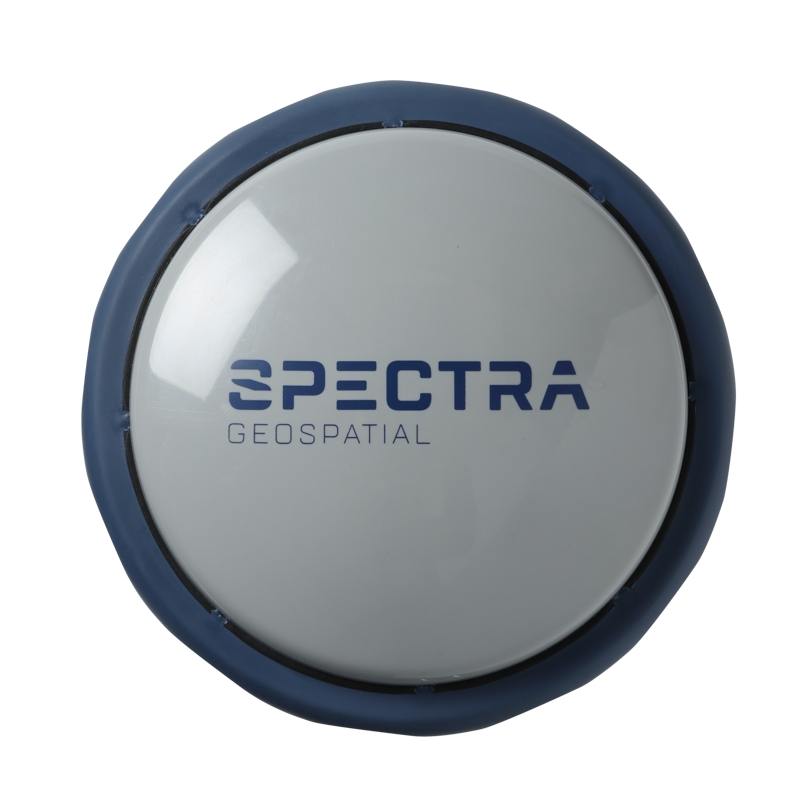

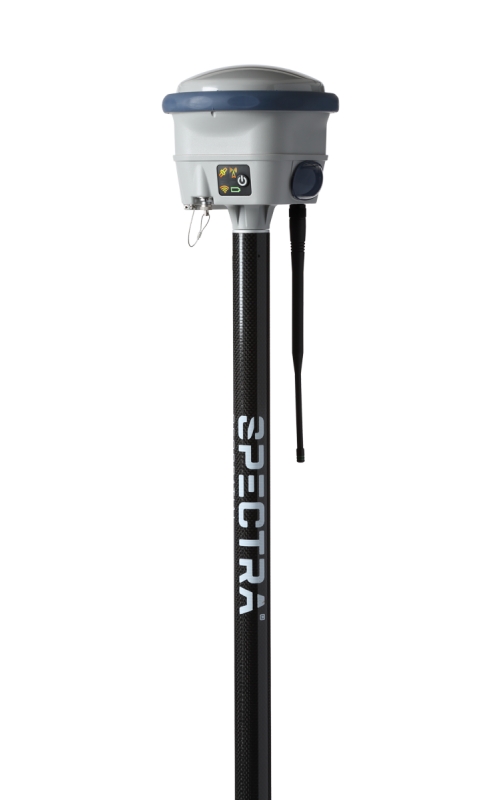

Récepteur GNSS SP100

Description du récepteur GNSS SP100

Caractéristiques techniques du récepteur GNSS SP100

CARACTÉRISTIQUES GNSS
672 canaux GNSS
Suivi des satellites GPS : L1C, L1 C/A, L2E (L2P), L2C, L5 GLONASS : L1C/A, L1P, L2C/A, L2P, L3 Galileo : E1, E5A, E5B et E5AltBOC, E6 (1) BeiDou : B1, B2, B3, B1C, B2A QZSS : L1 C/A, L1C, L1S, L2C, L5, LEX/L6 IRNSS L5 SBAS : L1 C/A (EGNOS/MSAS GAGAN/SDCM), L1 C/A et L5 (WAAS) Bande L : Service de correction Trimble RTX®
Suivi entièrement indépendant des signaux GNSS et traitement optimal des données
Compatible avec le service de correction mondial Trimble RTX
Rejet des signaux à trajets multiples GNSS
Fonctions anti-contrefaçon
Atténuation ionosphérique
Filtrage LTE
Taux de positionnement 1 Hz, 2 Hz, 5 Hz, 10 Hz et 20 Hz
Format de données Entrée et sortie CMR+, CMRx, RTCM 2.1, RTCM 2.2, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2 24 sorties NMEA, sorties GSOF, RT17, et RT27

PRÉCISION EN TEMPS RÉEL (RMS) (2)(3)(4)
Position DGPS en temps réel	Horizontal : 25 cm + 1 ppm Vertical : 50 cm + 1 ppm
Position cinématique en temps réel (RTK) (Ligne de base unique < 30 km)	Horizontal : 8 mm + 1 ppm Vertical : 15 mm + 1 ppm
Réseau RTK(5)	Horizontal : 8 mm + 0,5 ppm Vertical : 15 mm + 0,5 ppm

PERFORMANCE RTK À COMPENSATION D'INCLINAISON(6)
RTK Horizontal + 8 mm + 0,5 mm/° tilt
RTK Horizontal + 8 mm + 0,5 mm/° tilt
Le biais de l’IMU est surveillée en temps réel par rapport à la température, à l’âge et aux chocs.

TRIMBLE RTX(7)
Horizontal 2 cm
Vertical 3 cm
Temps de convergence RTX pour les précisions spécifiées dans les régions Trimble RTX Fast < 1 min
Temps de convergence RTX pour les précisions spécifiées dans les régions non Trimble RTX Fast < 3 min
Temps de convergence Trimble RTK QuickStart pour les précisions spécifiées

CARACTÉRISTIQUES PHYSIQUES
Dimensions	13,9 x 13 cm, connecteurs compris
Poids	1,38 kg, sans batterie ni radio

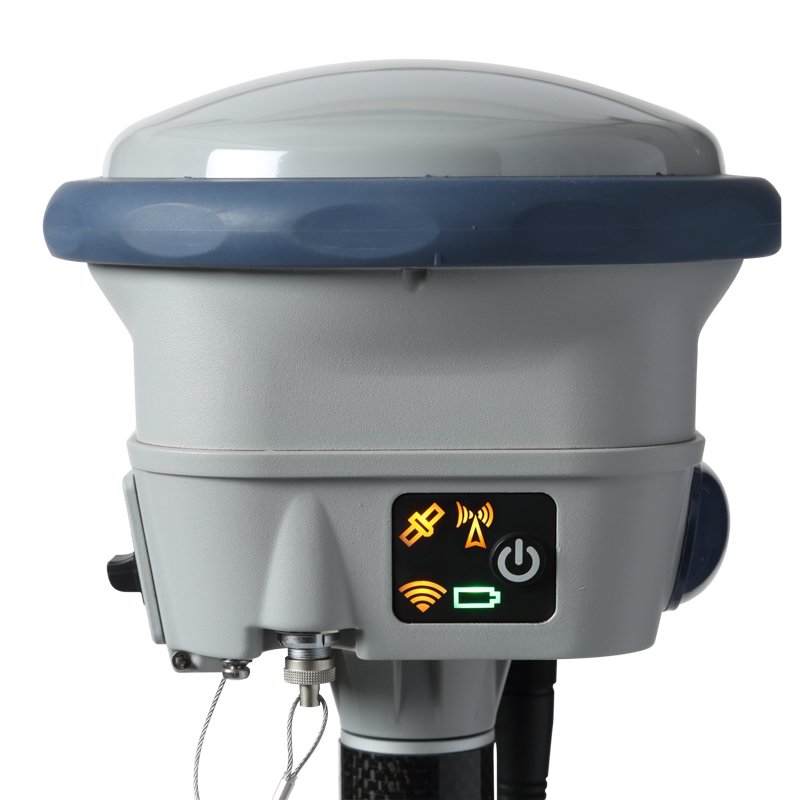

Interface utilisateur	Clavier et LEDs Interface utilisateur WEB (accessible via Wi-Fi®) pour faciliter la configuration, l’utilisation, l’état et le transfert de données

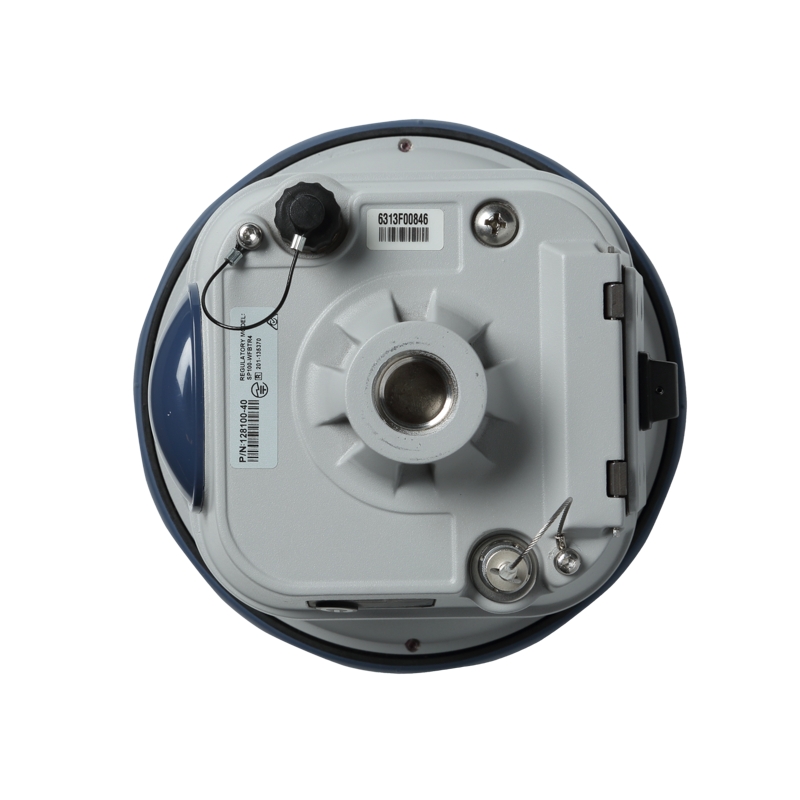

Interface E/S	Lemo (Série 1) 7 broches Lemo 2 clés, Entrée d’alimentation, USB. Câble série USB à RS232 en option. Le récepteur prend en charge les communications RNDIS sur USB Wi-Fi b/g/n La technologie sans fil Bluetooth®
Radios intégrées (en option)	UHF 403-473 MHz et/ou 900 MHz ; Rx/Tx Espacement des canaux (450 MHz) Espacement de 12,5 kHz ou 25 kHz disponible Sensibilité (450 MHz) -114 dBm (12 dB SINAD) 450 MHz puissance de sortie 0,5 W, 1,0 W, en fonction de la licence locale requise Homologations de fréquences (403 à 473 MHz) dans le monde entier, en fonction de l’octroi de licences locales requises
Mémoire	Enregistrement interne des données de 9 Go.
Caractéristiques environnementales(8)	Fonctionnement -40 °C à +65 °C Stockage -40 °C à +75 °C Humidité 100%, avec condensation Certifié IP68 selon IEC-60529 : étanche à l'eau et à la poussière (immersion de 1 m pendant 1 heure)
Chocs et vibrations	Chute : d'une canne de 2 mètres sur du béton Choc non opérationnel : 75 Gs à 6msec Choc opérationnel : 40 Gs à 10msec Vibration Mil-Std-810G, FIG 514.6E-1 Cat 24, Mil-Std-202G, FIG 214-1, Condition D

CARACTÉRISTIQUES ÉLECTRIQUES

Batterie lithium-ion amovible interne, 7,2 V, 2200 mAHr Mobile 5,5 heures ; varie en fonction de la température Station de base 5,5 heures varie en fonction de la température (4 heures avec UHF Tx activé) Alimentation CC externe 10,8 V-28 VCC, le récepteur s’allume automatiquement lorsqu’il est connecté à une alimentation externe Consommation 3,2 W en mode mobile avec radio de réception interne(9) Puissance d’émission 0,5 W, 1,0 W (1,0 W disponible uniquement là où la loi l'autorise)

⁽¹⁾ La capacité actuelle des récepteurs est basée sur les informations disponibles au grand public. Pour cette raison, Spectra Geospatial ne peut pas garantir que ces récepteurs seront entièrement compatibles avec la future génération de satellites ou signaux Galileo.
⁽²⁾ Les spécifications de précision et TTFF peuvent être altérées par les conditions atmosphériques, les trajets multiples et/ou les obstructions du signal, la géométrie des satellites ainsi que la disponibilité et la qualité des corrections. Les zones de trajets multiples intenses, les valeurs PDOP élevées et les périodes de conditions climatiques dégradées peuvent entraîner une réduction des performances indiquées.
⁽³⁾ Les spécifications mentionnées recommandent d’utiliser des supports stables avec une vue dégagée du ciel, un environnement sans interférences électromagnétiques et sans trajets multiples, des configurations de constellations GNSS optimales, et de suivre des pratiques de relevé communément acceptées afin de réaliser des relevés du plus haut niveau applicable ainsi que des temps d’occupation appropriés à la longueur de la ligne de base. Des lignes de base d’une longueur supérieure à 30 km exigent une éphéméride précise et des occupations allant jusqu’à 24 heures peuvent être nécessaires pour répondre à la spécification statique de haute précision.
⁽⁴⁾ Le temps d'initialisation du récepteur varie en fonction de l’état de la constellation GNSS, du niveau en trajets multiples et de la proximité d’obstacles tels que des arbres et des bâtiments.
⁽⁵⁾ Les valeurs PPM de réseau RTK sont référencées par rapport à la station de base physique la plus proche.
⁽⁶⁾ Le composant de l'erreur dépendant de l'inclinaison est en fonction de la qualité de l’azimut d’inclinaison calculé, ce qui est supposé en ce cas d’être aligné sous des condition GNSS optimales. La performance d’inclinaison compensée RTK est spécifiée jusqu’à 30 degrés. Vous pouvez mesurer avec une inclinaison supérieure à 30 degrés, bien que cela puisse affecter la précision. Pour obtenir les meilleurs résultats avec la compensation de l'inclinaison de l'IMU, effectuez un ajustement du biais de canne.
⁽⁷⁾ Performance RMS basée sur des mesures répétables sur le terrain. La précision et le temps d’initialisation réalisables peuvent varier en fonction du type et des capacités des récepteurs et des antennes, de la situation géographique de l'utilisateur et de l’activité atmosphérique, des niveaux de scintillation, de la santé et de la disponibilité de la constellation GNSS et du niveau de trajets multiples, y compris des obstacles tels que les grands arbres ou bâtiments de grande taille.
⁽⁸⁾ Le récepteur peut fonctionner normalement jusqu'à -40 °C, les batteries internes sont classées de -20 °C à +54.5 °C (température ambiante +50 °C).
⁽⁹⁾ L’autonomie de la batterie peut varier en fonction de la température et des débits de données.

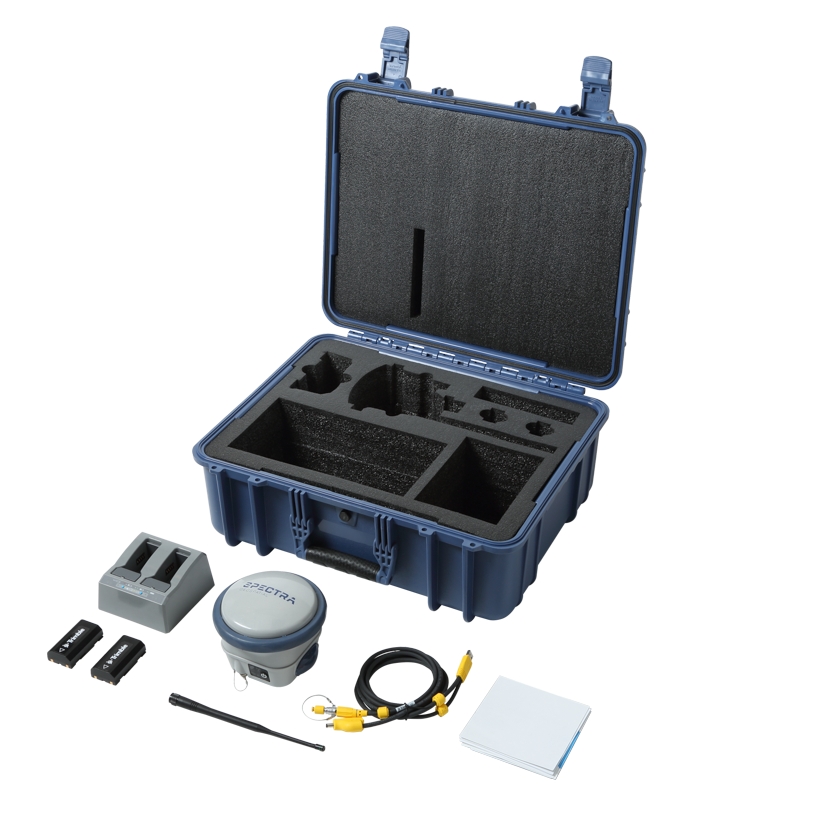

Livré avec
