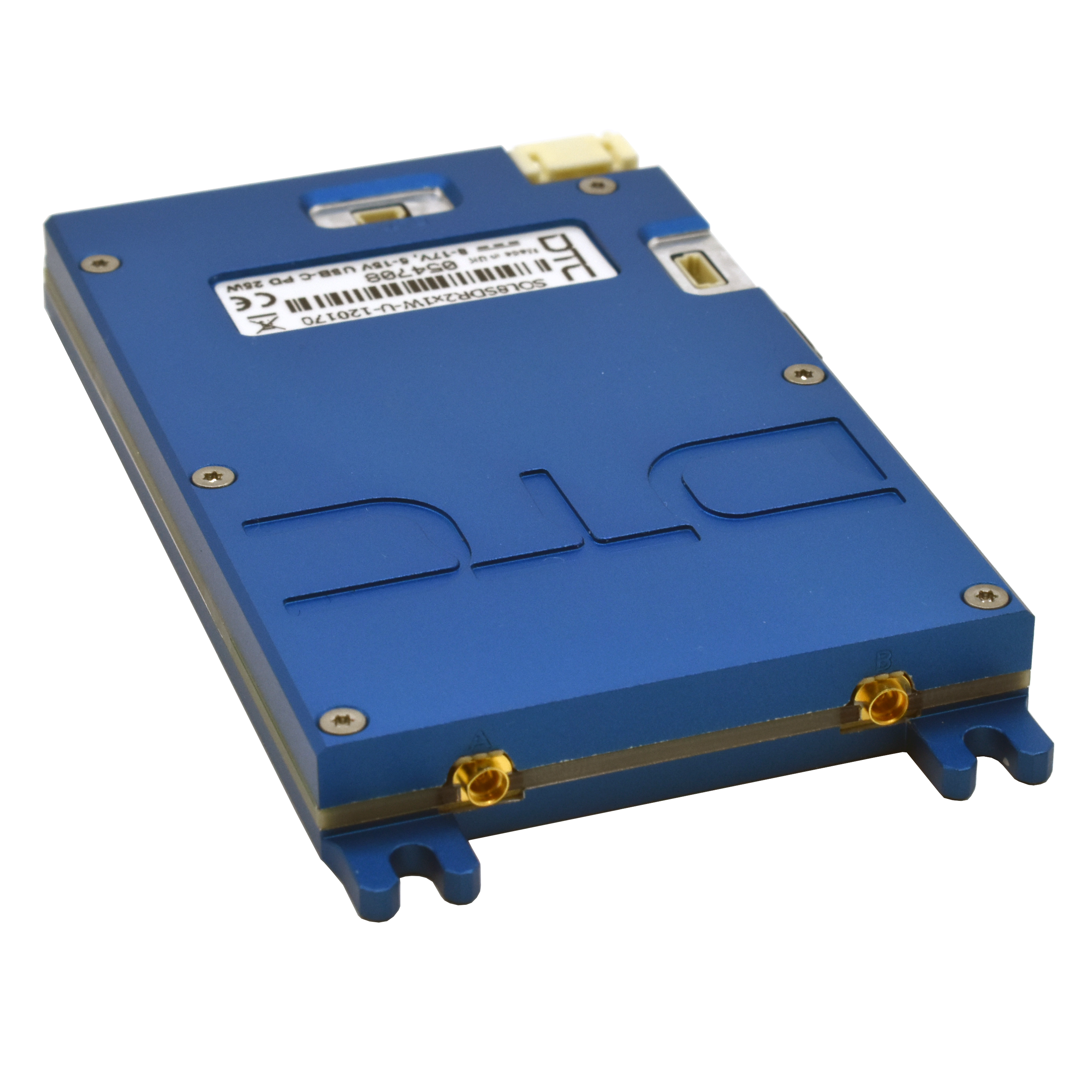

Le BluSDR-30 a été conçu pour être au cœur d'une large gamme de systèmes. Pesant seulement 85g, il a l'épaisseur d'un crayon et la largeur d'une carte à jouer. Idéal pour les plateformes sans pilote moyenne portée.
Basé sur l'architecture SOL8SDR (radio définie par logiciel) de DTC et offrant 2W de puissance de sortie totale, le BluSDR-30 intègre la capacité MANET IP Mesh permettant jusqu'à 144 nœuds dans un réseau auto-cicatrisant utilisant la forme d'onde MeshUltra-X de pointe de DTC.
Le BluSDR-30 dispose d'un riche ensemble d'options d'interface incluant Ethernet, série et double USB ainsi qu'une interface audio casque intégrée. Les variantes Clamshell et Plain offrent également l'option d'alimentation USB-C directement depuis un appareil utilisateur ou une batterie USB-C (compatible USB PD).
Faisant partie de la famille de produits DTC BluSDR, le BluSDR-30 est conçu pour une large gamme d'applications UxV, et est particulièrement adapté aux petites plateformes de drones opérant sur des applications moyenne portée jusqu'à 30 km. Basé sur l'architecture SOL8SDR (radio définie par logiciel) de DTC et offrant 2W de puissance de sortie totale, le BluSDR-30 intègre la capacité MANET IP Mesh permettant jusqu'à 144 nœuds dans un réseau auto-cicatrisant utilisant la forme d'onde MeshUltra-X de pointe de DTC.
Conçu pour être au cœur de vos systèmes
Le BluSDR-30 a été conçu pour être le cœur d'une large gamme de systèmes. Pesant seulement 85g (version Clamshell), il a l'épaisseur d'un crayon et la largeur d'une carte à jouer, le rendant idéal pour les plateformes sans pilote moyenne portée.
Connectivité riche et polyvalente
Le BluSDR-30 dispose d'un riche ensemble d'options d'interface incluant Ethernet Gigabit, RS-232 série et double USB ainsi qu'une interface audio casque intégrée. Les variantes Clamshell et Plain offrent également l'option d'alimentation USB-C directement depuis un appareil utilisateur ou une batterie USB-C compatible USB PD.
Trois formats adaptés à vos besoins
Le BluSDR-30 est disponible en trois variantes : Clamshell Core ultra-compact (110g), Plain Boxed avec connecteurs standard (462g) et Robust Boxed étanche IP68 (430g) pour les environnements les plus exigeants.
Performance et capacité Mesh
Avec une capacité Mesh atteignant 87 Mbps et une sensibilité de réception de -98 dBm, le BluSDR-30 offre des performances exceptionnelles. La modulation adaptative BPSK/QPSK/16QAM/64QAM et le FEC adaptatif garantissent une liaison fiable dans toutes les conditions.
Entrées/Sorties - Clamshell Core |
|
| Émetteur-récepteur COFDM RF 1 | MMCX 50Ω (femelle) |
| Émetteur-récepteur COFDM RF 2 | MMCX 50Ω (femelle) |
| GPIO et sortie alimentation | JST 6 voies 1 mm |
| Ethernet Gigabit | JST 8 voies 1 mm |
| USB1 contrôle et téléchargement | JST 5 voies 1 mm |
| USB2 contrôle et téléchargement | USB-C (PD) JST 5 voies 1 mm |
| Entrée alimentation | JST 4 voies 2 mm USB2 avec Power Delivery (USB-C PD) |
| Audio analogique | JST 6 voies 1 mm |
| RS-232 | JST 3 voies 1 mm |
Entrées/Sorties - Plain Boxed |
|
| Émetteur-récepteur COFDM RF A | SMA 50Ω (femelle) |
| Émetteur-récepteur COFDM RF B | SMA 50Ω (femelle) |
| Entrée alimentation | Lemo 4 voies (femelle) USB2 avec Power Delivery (USB PD) |
| Ethernet Gigabit | RJ45 |
| USB1 contrôle et téléchargement | USB Type-A |
| USB2 contrôle et téléchargement | USB Type-C |
| Audio analogique | Jack 3,5 mm |
| GPIO et RS-232 série | Lemo 6 voies (femelle) |
Entrées/Sorties - Robust Boxed |
|
| Émetteur-récepteur COFDM RF A | TNC 50Ω (femelle) |
| Émetteur-récepteur COFDM RF B | TNC 50Ω (femelle) |
| Entrée alimentation / Ethernet Gigabit | Fischer 8 voies (femelle) |
| USB hôte / GPIO | Fischer 7 voies (femelle) |
| Audio analogique / RS-232 série | Fischer 9 voies (femelle) |
Émetteurs-récepteurs COFDM |
|
| Puissance RF | 1W (+30 dBm) par sortie, 2W total |
| Pas de puissance | Contrôle incrémental 0,25 dB |
| Pas d'accord | 125 kHz |
| Bande passante | 1,25/1,5/1,75/2,5/3,0/3,5/4,0/5,0 MHz (MeshUltra-M/-80/-X) 6,0/7,0/8,0/10,0/12,0/14,0/16,0/20,0 MHz (MeshUltra-M/-80) |
| Capacité Mesh | Jusqu'à 87 Mbps MeshUltra |
| Modulation porteuse | BPSK/QPSK/16QAM/64QAM (adaptatif) |
| Taux FEC | FEC1/2, FEC2/3 (adaptatif) |
| Sensibilité de réception | -98 dBm (BW 2,5 MHz/QPSK 1/2) |
Audio |
|
| Interface | Micro/casque analogique avec polarisation |
| Compression | G726 32 kbit audio, échantillonnage 8 kHz et mute |
| Niveau d'entrée (impédance 600Ω) | 0,25 mV à 1,14 V RMS |
| Niveau de sortie | 32 mW RMS max sur charge 16Ω |
Données |
|
| Configuration données | 1k2 à 115k2, 7/8 bit, sans/impaire/paire parité |
| Interface données | RS-232 ou périphériques USB |
Chiffrement |
|
| Standard | DES |
| Sous licence* | AES128/256 (soumis au contrôle des exportations) |
Stockage |
|
| Support | microSD interne 128 Go |
Alimentation |
|
| Entrée DC | 8-17V avec protection surtension jusqu'à 30V |
| Consommation | 12W RMS @13V occupation données 25% 18W RMS @13V occupation données 100% |
| Courant d'appel (mise sous tension) | 10A @13V |
Spécifications physiques - Clamshell Core |
|
| Dimensions | 95 mm x 60 mm x 15 mm |
| Poids | 110 g |
Spécifications physiques - Plain Boxed |
|
| Dimensions | 150 mm (160 mm connecteurs inclus) x 75 mm x 24 mm |
| Poids | 462 g environ |
Spécifications physiques - Robust Boxed |
|
| Dimensions | 157 mm (165 mm fixations incluses) x 75 mm x 21 mm |
| Poids | 430 g environ |
Conditions environnementales |
|
| Plage de température | -20°C à +55°C avec refroidissement supplémentaire pour variante Clamshell |
| Humidité | Inférieure à 85% sans condensation |
| Étanchéité (Robust Boxed) | IP68 |
Options de fréquence |
|
| 120170 | 1,20-1,70 GHz |
| 178229 | 1,78-2,29 GHz |
| 198270 | 1,98-2,70 GHz |
| 440500 | 4,40-5,00 GHz |
| 550600 | 5,50-6,00 GHz |
Options de licence logicielle |
|
| Inclut la capacité DTC MeshUltra MANET Mesh en standard. | |
| BluSDR-IAS | Système d'évitement des interférences pour Mesh |
| BluSDR-LOWBIT | Encodage vidéo faible débit |
| BluSDR-P2MP† | Système Point-à-Multipoint pour Mesh |
| BluSDR-RANGING | Mesures de télémétrie pour radios BluSDR |
| BluSDR-SNAPSHOTS | JPEGs déclenchés avec horodatage associé |
| AES128* | Cryptographie AES128 |
| AES256* | Cryptographie AES256 et AES128 |
* Accrédité FIPS140-2 pour les formes d'onde MeshUltra.
† Permet le fonctionnement TX/RX en fréquences séparées pour applications spéciales. Contactez DTC pour plus d'informations.
Les produits chiffrés sont soumis aux contrôles réglementaires à l'exportation.
