Le BluSDR-6 est le module radio idéal pour les applications UxV où la taille et le poids sont critiques. Pesant seulement 26g, il est plus petit qu'une carte de crédit standard.
Le BluSDR-6 combine la technologie de pointe de DTC, incluant la forme d'onde MeshUltra-X™ permettant à 144 nœuds de fonctionner dans seulement 1,25 MHz de bande passante, avec la praticité d'une solution autonome sur carte unique.
Avec deux interfaces USB capables de supporter des caméras USB, des casques audio, ainsi que des dongles Wi-Fi, cellulaires et Ethernet, le BluSDR-6 peut également être connecté à une gamme d'appareils hôtes via la connectivité RNDIS Ethernet sur USB.
Faisant partie de la famille de produits DTC BluSDR, le BluSDR-6 est conçu spécifiquement pour les applications UxV critiques en termes de taille et de poids. Il est particulièrement adapté aux petites plateformes de drones opérant sur des applications courte portée jusqu'à 6 km. Basé sur l'architecture SOL8SDR (radio définie par logiciel) de DTC et offrant jusqu'à 400 mW de puissance de sortie totale (selon la fréquence), le BluSDR-6 intègre la capacité MANET IP Mesh permettant jusqu'à 144 nœuds dans un réseau auto-cicatrisant utilisant la forme d'onde MeshUltra-X de pointe de DTC.
Technologie de pointe simplifiée
Le BluSDR-6 combine la technologie la plus avancée de DTC, incluant la forme d'onde MeshUltra-XTM permettant à 144 nœuds de fonctionner dans seulement 1,25 MHz de bande passante, avec la praticité d'une solution autonome sur carte unique.
Ultra-compact et ultra-léger
Pesant seulement 26 g (version PCB nu) et mesurant 56 mm x 48 mm x 7,7 mm, le BluSDR-6 est plus petit qu'une carte de crédit standard. Cette conception ultra-compacte le rend parfaitement adapté aux contraintes d'intégration les plus strictes des systèmes UxV.
Connectivité polyvalente
Avec deux interfaces USB capables de supporter des caméras USB et des casques audio ainsi que des dongles Wi-Fi, cellulaires et Ethernet, le BluSDR-6 peut également être connecté à une gamme d'appareils hôtes via la connectivité RNDIS Ethernet sur USB.
Conçu pour l'efficacité énergétique
Le BluSDR-6 dispose d'une large plage de tension d'entrée de 6 à 18 V avec protection contre l'inversion de polarité. Sa consommation typique de seulement 3 à 4 W est idéale pour prolonger la durée de vie des batteries dans les applications embarquées sur drones.
Entrées/Sorties |
|
| Émetteur-récepteur COFDM RF 1 | MMCX (femelle 50 Ohm) |
| Émetteur-récepteur COFDM RF 2 | MMCX (femelle 50 Ohm) |
| Entrée alimentation | Molex 4 voies 1,25 mm |
| USB1 contrôle et téléchargement | JST 5 voies 1 mm |
| USB2 contrôle et téléchargement | JST 5 voies 1 mm |
| GPIO | JST 6 voies 1 mm |
Émetteurs-récepteurs COFDM |
|
| Puissance RF (selon fréquence) | 100 mW (+20 dBm) par sortie, 200 mW total 200 mW (+23 dBm) par sortie, 400 mW total |
| Pas de puissance | Contrôle incrémental 0,25 dB |
| Pas d'accord | 125 kHz |
| Bande passante | 1,25/1,5/1,75/2,5/3,0/3,5/4,0/5,0 MHz (MeshUltra-M/-80/-X) 6,0/7,0/8,0/10,0/12,0/14,0/16,0/20,0 MHz (MeshUltra-M/-80) |
| Capacité Mesh | Jusqu'à 87 Mbps MeshUltra |
| Modulation porteuse | BPSK/QPSK/16QAM/64QAM (adaptatif) |
| Taux FEC | FEC1/2, FEC2/3 (adaptatif) |
| Sensibilité de réception | -98 dBm (BW 2,5 MHz/QPSK 1/2) |
Chiffrement |
|
| Standard | DES |
| Sous licence* | AES128/256 (soumis au contrôle des exportations) |
Alimentation |
|
| Entrée DC | 6 V à 18 V avec protection contre l'inversion de polarité |
| Consommation (hors caméras) | 3 W typique (2x100 mW) 4 W typique (2x200 mW) |
Stockage |
|
| Support | microSD interne 128 Go |
Spécifications physiques - PCB nu |
|
| Dimensions (120170/167235/420520) | 56 mm x 48 mm x 7,7 mm |
| Poids (120170/167235/420520) | 26 g environ |
| Dimensions (210250) | 50 mm x 45 mm x 7,7 mm |
| Poids (210250) | 24 g environ |

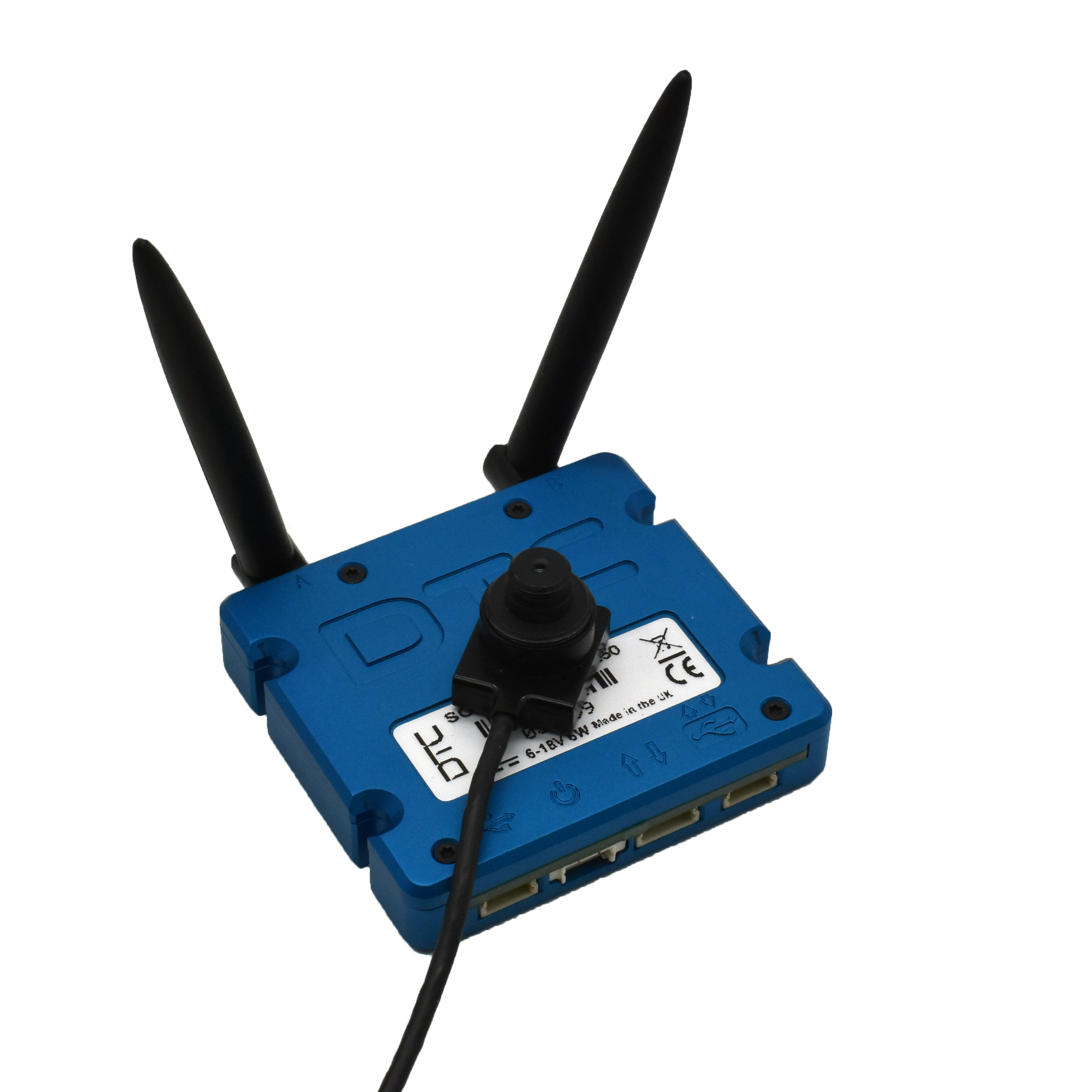

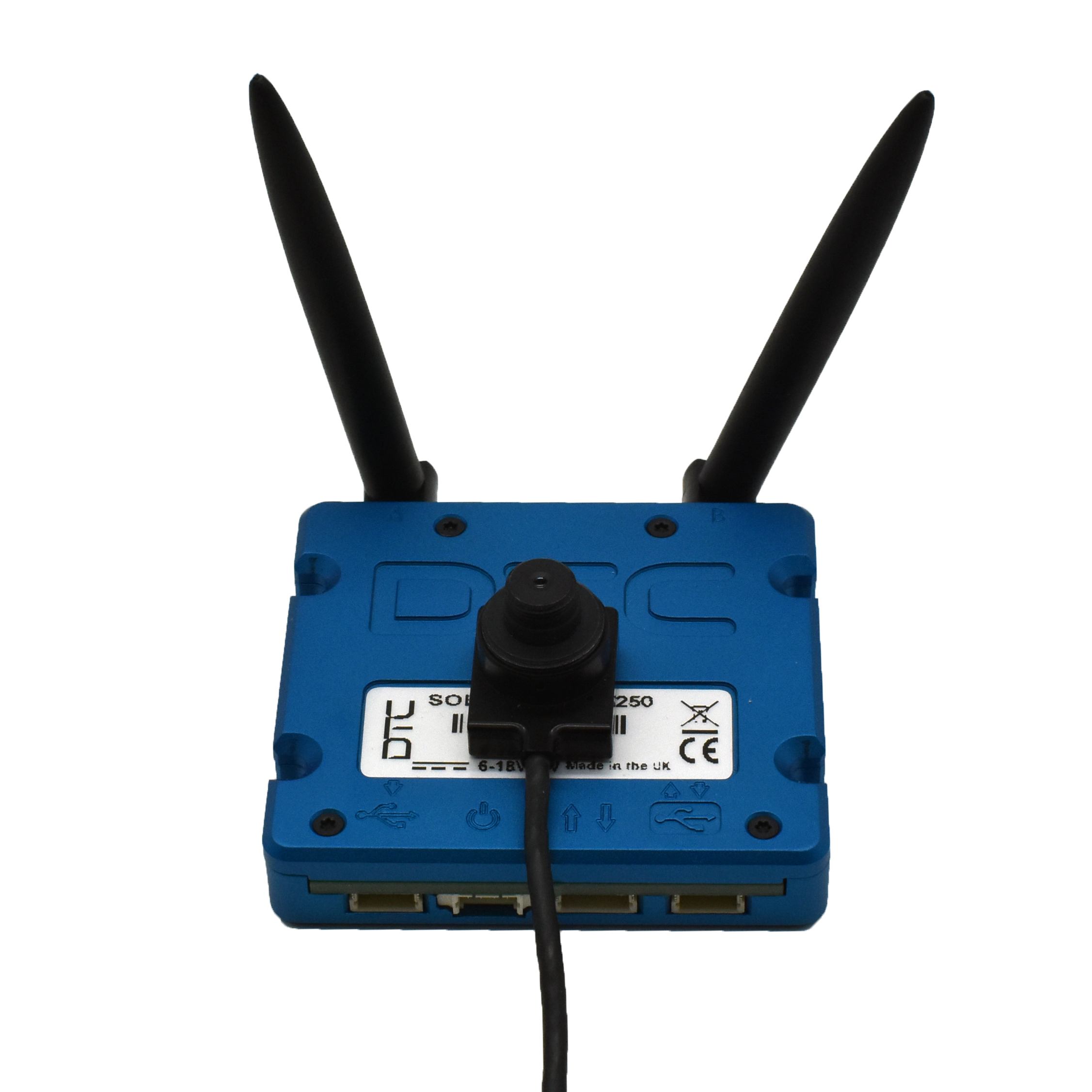

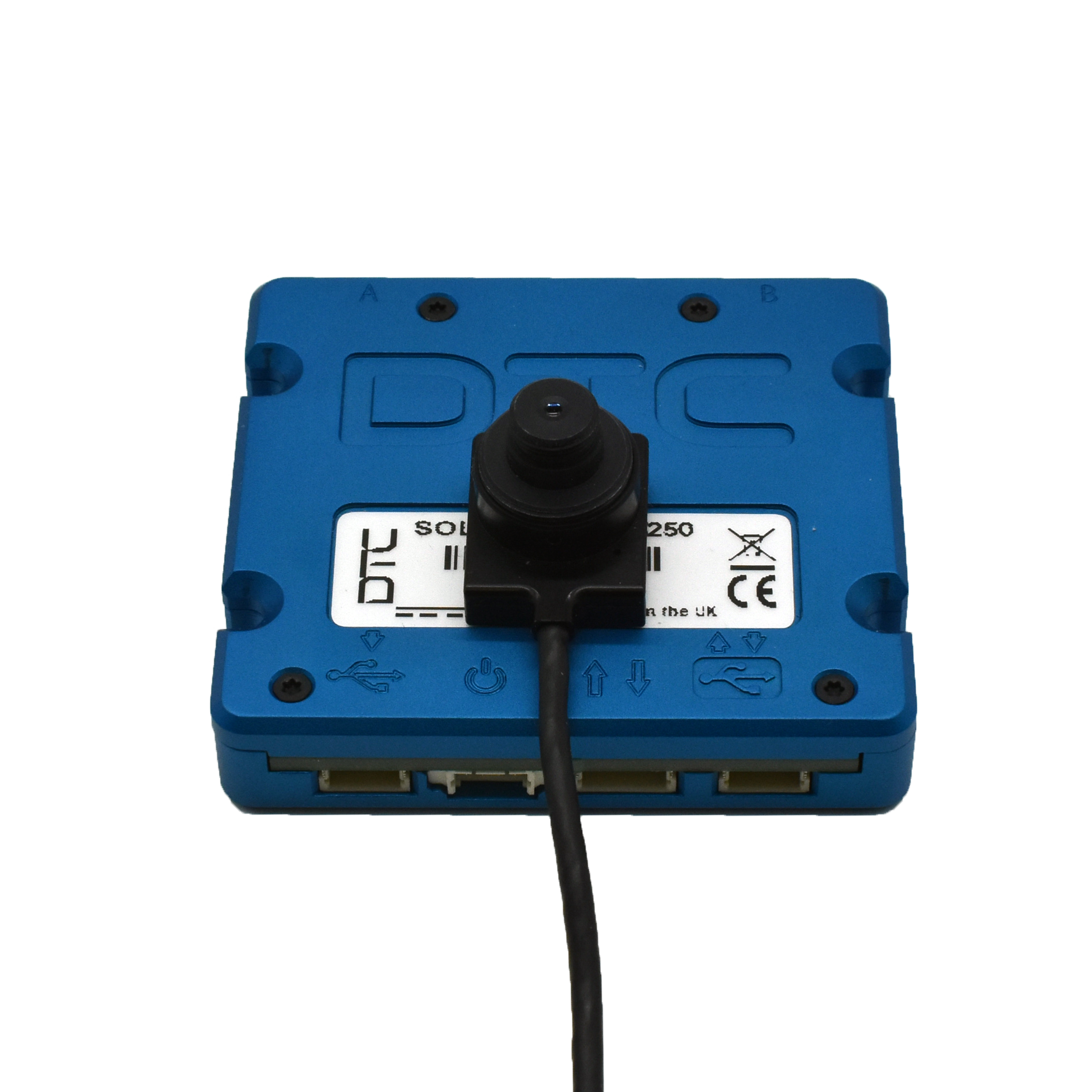

Spécifications physiques - Version boîtier |
|
| Dimensions (120170/167235/420520) | 56 mm x 54 mm x 11 mm |
| Poids (120170/167235/420520) | 62 g environ |
| Dimensions (210250) | 50 mm x 54 mm x 11 mm |
| Poids (210250) | 60 g environ |
Conditions environnementales |
|
| Plage de température | -20°C à +50°C avec refroidissement supplémentaire |
| Humidité | Inférieure à 85% sans condensation |
Options de fréquence |
|
| 120170 | 1,20-1,70 GHz 2x100 mW |
| 167235 | 1,67-2,35 GHz 2x200 mW |
| 210250 | 2,10-2,50 GHz 2x200 mW |
| 420520 | 4,20-5,20 GHz 2x100 mW |
Options de licence logicielle |
|
| BluSDR-IAS | Système d'évitement des interférences pour Mesh |
| BluSDR-LOWBIT | Encodage vidéo faible débit |
| BluSDR-P2MP | Système Point-à-Multipoint pour Mesh |
| BluSDR-RANGING | Mesures de télémétrie pour radios BluSDR |
| BluSDR-SNAPSHOTS | JPEGs déclenchés avec horodatage associé |
| AES128* | Cryptographie AES128 |
| AES256* | Cryptographie AES256 et AES128 |
* Accrédité FIPS140-2 pour les formes d'onde MeshUltra. Les produits chiffrés sont soumis aux contrôles réglementaires à l'exportation.
Réf. BluSDR-6
Le module radio BluSDR-6 est livré avec :
