Barrett 4050 HF SDR

BARRETT
Prix nous consulter Barrett 4050 HF SDR Référence : BARRETT-4050-HF-SDR

Radio définie par logiciel, redéfinie.

  • Barrett 4050 HF SDR
  • Barrett 4050 HF SDR
  • Barrett 4050 HF SDR
Suivant Précédent

L'émetteur-récepteur Barrett 4050 HF SDR est la pièce maîtresse de la gamme Barrett d'équipements de communication HF. Il combine la technologie Software-Defined Radio avec la facilité d'utilisation intuitive qui est devenue synonyme du nom Barrett.

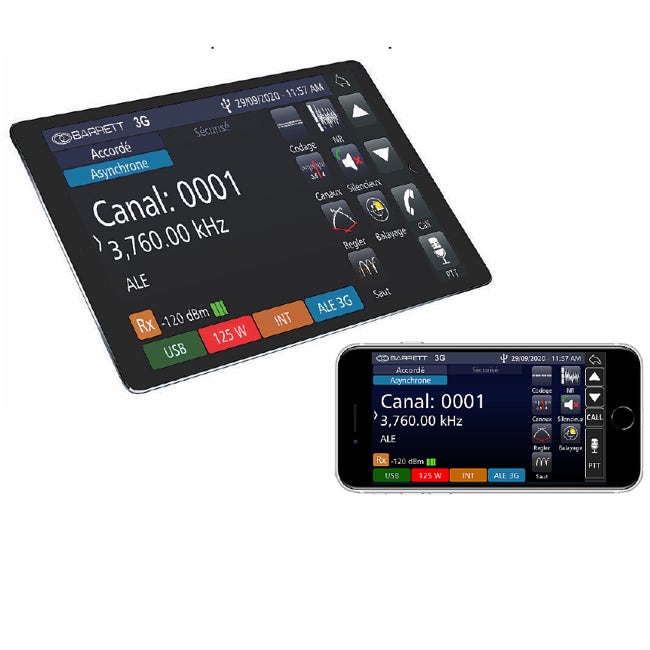

Lorsqu'il est associé à d'autres produits Barrett HF, l'émetteur-récepteur polyvalent Barrett 4050 fournit une connectivité sécurisée de messagerie, de transfert de données et de téléphone au sein d'un réseau HF et vers les réseaux téléphoniques et Internet internationaux. L'émetteur-récepteur Barrett 4050 peut être contrôlé à partir de toutes les principales plates-formes mobiles et de bureau. L'application de contrôle à distance Barrett 4050 prend en charge les appareils iOS, Android et Windows pour la commande vocale et radio sans fil.

Description du Barrett 4050 HF SDR

  • Architecture avancée entièrement définie par logiciel
  • Interface à écran tactile intuitive et conviviale
  • Connectivité IP
  • Fonctionnement sans fil via des appareils iOS, Android et Windows
  • Connexion USB pour la programmation de l'émetteur-récepteur et le remplissage de clé
  • Interface logicielle multilingue
  • Voix numérique et Voix numérique sécurisée
  • Formes d'onde de transmission de données à grande vitesse embarquées
  • Téte de commande détachable
  • Combiné de contrôle
  • Puissance d'émission jusqu'à 150 W
  • Performances supérieures du récépteur
  • Faible consommation de courant
  • Établissement de liaison automatique 2G et 3G
  • Option GPS Push
  • Rétrocompatible avec les réseaux radio networks
  • ED-137C Interoperability Standard

Architecture définie par logiciel

L'émetteur-récepteur Barrett 4050, défini par logiciel avancé. L'architecture fournit un contrôle logiciel complet de la modulation RF et des bandes passantes, offrant une flexibilité et une fiabilité sans précédent avec facilité de mise à niveau. Les émissions personnalisées et les largeurs de bande de filtre allant jusqu'à 4 kHz peuvent être activées d'un simple balayage de l'écran tactile.

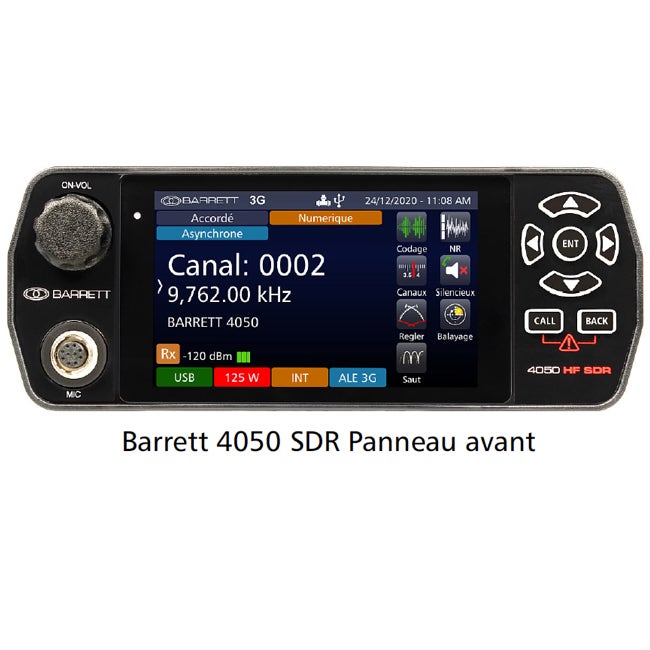

Contrôle de l'écran tactile haute résolution

Accès à l'interface HF Radio la plus intuitive du marché et via un écran tactile couleur haute définition 24 bits super lumineux offrant une capacité de vue maximale dans toutes les conditions d'éclairage.

Barrett 4050 HF SDR
Barrett 4050 HF SDR

Voix numérique et numérique sécurisée (en option)

La voix numérique (DV) peut améliorer la fiabilité des communications sur les canaux bruyants où la réception de la voix analogique peut être très faible. La voix peut être nettement améliorée par l'utilisation de modules vocaux numériques au point où des fréquences à peine utilisables sont clairement indiquées. Secure Digital Voice (SDV) permet aux utilisateurs de chiffrer leurs communications sur HF radio fournissant un réseau HF sécurisé. Barrett offre deux normes de cryptage SDV. Un vocodeur DES 56 non contrôlé à l'exportation avec des taux de 700, 1200 et 2400bps ou un vocodeur AES 256 contrôlé à l'exportation avec des taux de 600, 1200 et 2400bps. Les deux offrent des performances et une sécurité de communication vocale de pointe à tout moment.

Barrett 4050 HF SDR

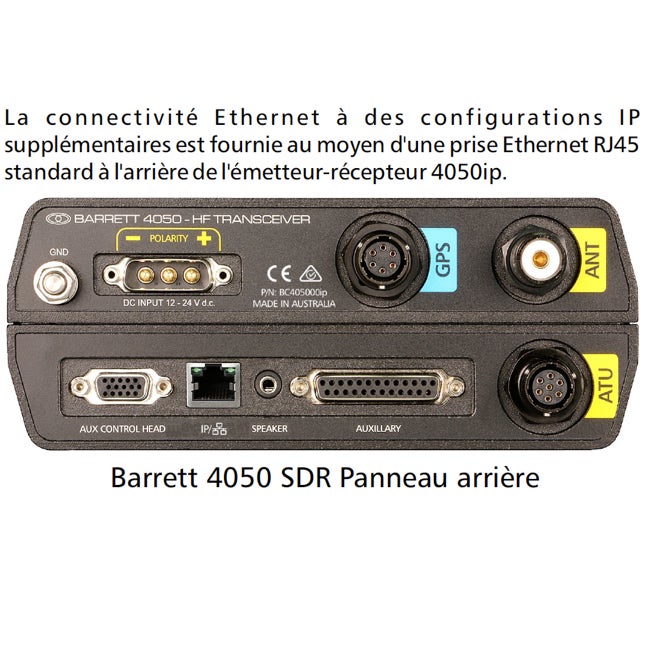

IP Network Connectivity

Intégré à la tête de commande 4050, l'accès au point sans fil permet aux combinés cellulaires mobiles, aux tablettes et aux PC de bureau de se connecter directement à l'émetteur-récepteur via Wi-Fi à l'aide de l'adaptateur Wi-Fi en option.

Menu multilingue

Modifiez le paramètre de langue Barrett 4050 en appuyant simplement sur un bouton. Chaque radio est livrée avec plusieurs menus linguistiques, y compris l'anglais, le Français, l'espagnol, l'arabe, le russe, le turc et le chinois.


Saut de fréquence (en option)

L'option unique et facile à utiliser " Fréquence Sautillant " ne nécessite pas de station de synchronisation centrale, n'a pas d'entrée ou de délai d'entrée tardif et ne nécessite aucune négociation. Taux de sauts disponibles de 5 ou 25 sauts par seconde, l'utilisation d'une clé de chiffrement à saut à 8 chiffres, avec une bande passante de saut sélectionnable par l'utilisateur pour s'adapter à une variété de types d'antennes, le système fournit une excellente protection contre les attaques de guerre électronique (EW) et peut être exploité pendant de longues périodes sur le terrain sans synchronisation.
* Soumis à des contrôles à l'exportation.


Réduction du bruit DSP améliorée

Le processeur de signal numérique (DSP) fournit une communication intelligible et claire. Communications vocales sur des circuits analogiques grâce à l'élimination numérique du bruit de fond et des interférences. Le système de réduction du bruit DSP offre une qualité vocale exceptionnelle en réduisant les interférences de radiofréquence et les effets des interférences électriques en améliorant les signaux audios pour fournir une communication plus claire.


Interface GPS intégrée

L'interface GPS de Barrett prend en charge la connexion de n'importe quelle antenne de récepteur GPS externe NMEA 0183 pour les applications de suivi. Cette interface améliore les fonctions d'appel d'urgence et les informations de position sur tous les actifs HF déployés de manière équivalente.


Fonctionnalités d'appel avancées

L'émetteur-récepteur Barrett 4050 est entièrement interopérable avec des systèmes d'appel sélectif numériques avancés couramment utilisés par de nombreuses organisations de maintien de la paix et non gouvernementales dans le monde. L'émetteur-récepteur Barrett 4050 offre des fonctions d'appel sélectif à quatre et six chiffres, y compris l'interconnexion téléphonique, le texte SMS, le suivi GPS, l'appel d'état, l'appel sécurisé point à point et/ou multipoint et les capacités de désactivation de l'émetteur-récepteur distant


Établissement automatique des liens (en option)

Rétrocompatibilité ALE de 2e génération (2G), basé sur MIL-STD- 188-141B (JITC Certifiés) et FED-STD-1045, est disponible en option pour les appels automatiques point à point et/ou multipoints, y compris l'interconnexion téléphonique, la messagerie texte AMD et la position GPS. Pour une configuration de liaison rapide supérieure (FLSU), des données de paquets robustes et une plus grande pénétration sur les canaux bruyants, l'ALE de 3e génération (3G) basée sur STANAG 4538 est également disponible.


Capacité de modem de données

Plusieurs options de forme d'onde de données sont fournies dans le Barrett 4050, y compris MIL-STD-188-110A/B (STANAG 4285, 4415, 4481, 4529, 4539), CLOVER 2500, CLOVER 3000 et la prochaine norme CLOVER NG. Combinées au dernier logiciel de transmission numérique de Barrett et à l'interface utilisateur intuitive, ces formes d'onde offrent des performances inégalées avec des débits allant jusqu'à et au-delà de 19200 bps.


Options de configuration flexibles

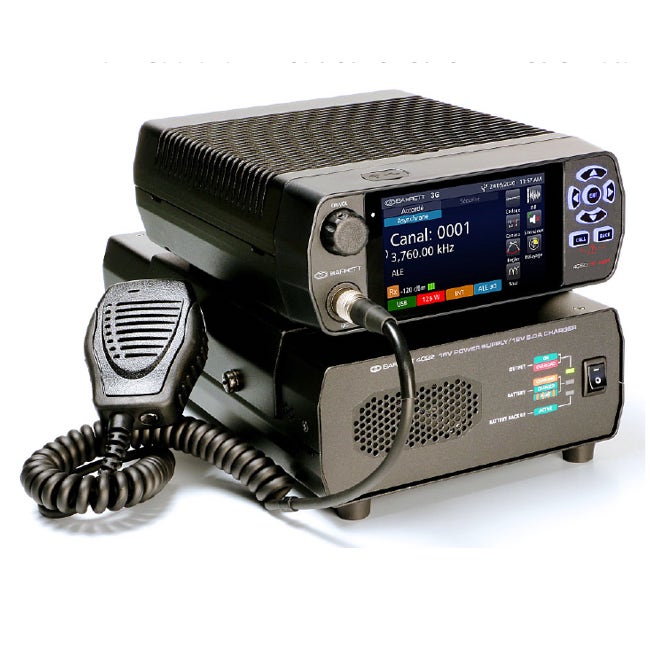

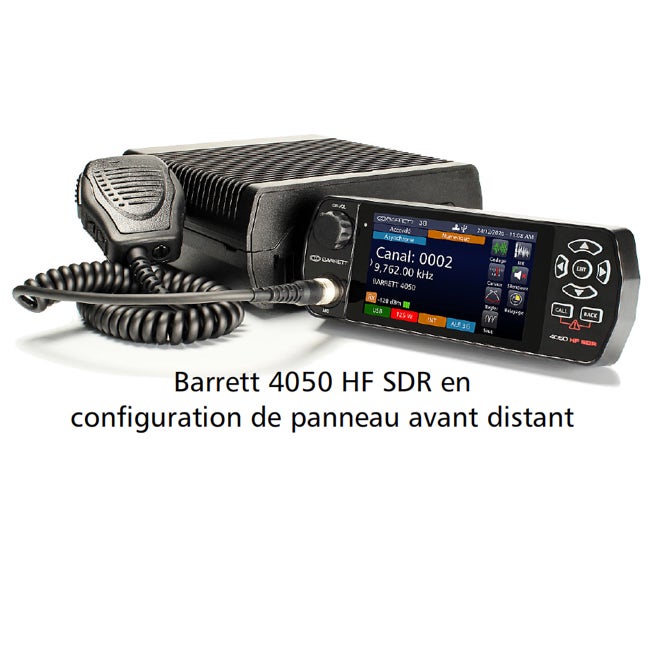

L'émetteur-récepteur se monte facilement à la puissance Barrett 4022 l'alimentation pour le fonctionnement de la station de base ou le panneau avant peut être retiré pour étre installé dans un véhicule.

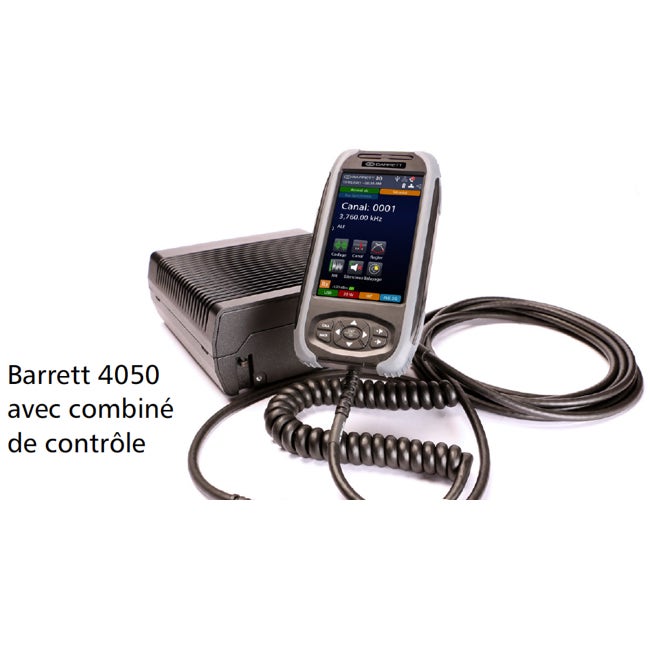

Le combiné de contrôle Barrett 4050 complet offre un contrôle radio simplifié, en particulier dans les installations de véhicules et marines. Le combiné peut être utilisé comme interface de commande principale, remplaçant complètement le panneau de commande avant 4050 standards ou comme interface secondaire en conjonction avec le panneau de commande standard. La connectivité IP/WiFi peut être obtenue avec le InterfaceUSB en option (P/N4090-01-27).

Barrett 4050 HF SDR
Barrett 4050 HF SDR
Barrett 4050 HF SDR
Barrett 4050 HF SDR

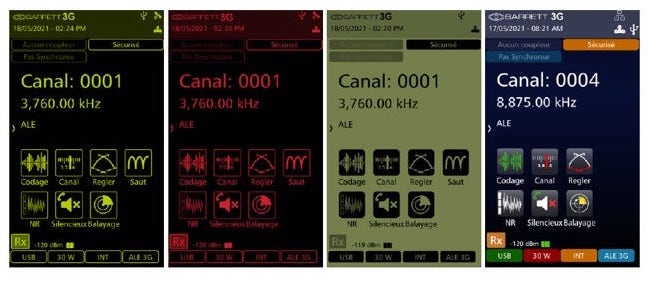

Le logiciel 4050 SDR dispose de quatre modes de thème distincts pour une utilisation dans différentes conditions de lumière ambiante. L'écran peut également être transformé en format paysage via l'interface utilisateur, si nécessaire.

Caractéristiques techniques du Barrett 4050 HF SDR

GENERAL
Gammede fréquences tx 1,5 MHz - 30 Mhz (performances réduites inférieures à 1,6 MHz
Gamme de fréquences rx 250KHz – 30MHz
Capacité des canaux 1000, Barrett 4050ip - 200, Barrett 4050se
Stabilité de fréquence ± 0.5 PPM -30°C to +70°C (±0.1 PPM Disponible en option)
Résolution de fréquence 10 Hz mode programme; 1 Hz récepteur accordable
Modes de fonctionnement J3E (USB , LSB) - H3E (AM) - J2A (CW) - CF ((Filtre personnalisé) - ISB (option de données)
Filtrer les bandes Norme passantes Norme entièrement définie par logiciel passantes et Plage de filtres personnalisés de 300 Hz à 3000 Hz et au-delà.
Température de fonctionnement entre – 30 °C à + 70 °C, 95 % d'humidité relative, sans condensation
Saut de fréquence 5 ou 25 sauts par seconde
Tension d'alimentation +11V DC ou +28V DC operation
Système Selcall Conforme à la norme CCIR 493-4, systèmes à 4 et 6 chiffres
ALE 2G et 3G ALE
Consommation courante 350mA veille (en sourdine)
Sensibilité -125dBm (0.126 μV) pour 10dB SINAD (sensibilité réduite entre 250kHz and 500kHz)
Puissance de sortie 150W PEP (avec alimentation 24V)
125W PEP (avec alimentation 13,8V DC)
Rapport cyclique 100% données avec option ventilateur
Normes Conçu pour atteindre ou dépasser :
  • FAC – Partie 87 et Partie 90
  • CE
  • Australie/Nouvelle-Zélande AS/NZS 4770 2000 and AS/NZS 4582 :1999 et AS60529 :2004
  • CEM et norme de vibration IEC 945
  • Conçu pour répondre à Mil-STD 810G pour la température, l'humidité, l'altitude, les chocs, les vibrations et IP54
  • NTIA
  • JITC

Fonctionnalités & Options
HF SDR 4050ip HF SDR 4050se
Architecture entièrement définie par logiciel Standard Standard
Interface logicielle intuitive et conviviale Standard Standard
Contrôle de l'écran tactile haute résolution Standard Standard
Puissance d'émission jusqu'à 150 W Standard Standard
Interface logicielle multilingue Standard Standard
Performances supérieures du récepteur Standard Standard
Faible consommation de courant Standard Standard
Appels sélectifs numériques Standard Standard
Canaux 1000 200
Contacts 500 300
Réduction du bruit DSP améliorée Standard Standard
Rétro compatible avec les réseaux radio existants Standard Standard
Connexion USB Standard Standard
Interface GPS intégrée Standard Standard
Tête de commande détachable Standard Standard
Norme d'interopérabilité VoIP ED-137C Standard Optionnel *
Connectivité IP Standard Optionnel *
Combiné de contrôle Optionnel Optionnel
Appel sécurisé Optionnel Optionnel
Établissement de liaison automatique 2G (ALE) Optionnel Optionnel
Établissement de liaison automatique 3G (ALE) Optionnel Non disponible
Poussée GPS Optionnel Optionnel
Saut de fréquence Optionnel Optionnel
Capacité de modem de données Optionnel Optionnel
Fonctionnement sans fil via des appareils iOS, Android et Windows Optionnel Optionnel *
Voix numérique et Voix numérique sécurisée Optionnel Optionnel
Formes d'onde de transmission de données à grande vitesse embarquées Optionnel Optionnel †

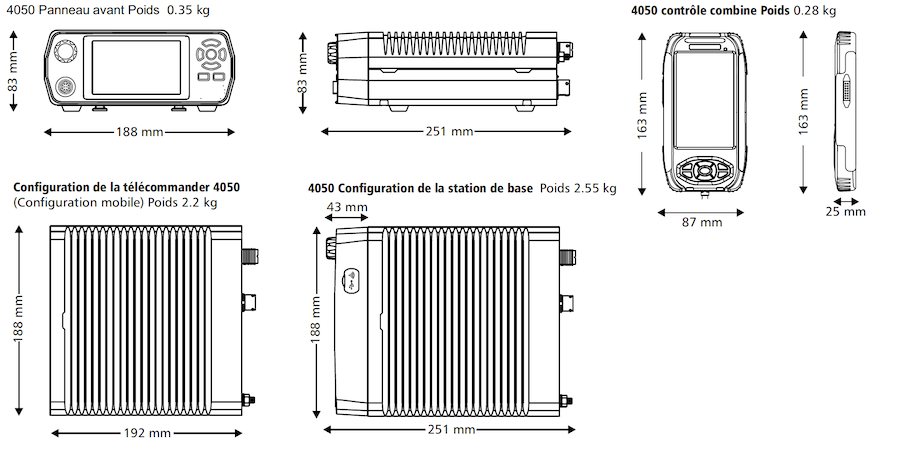

Dimensions et Poids
Barrett 4050 HF SDR
