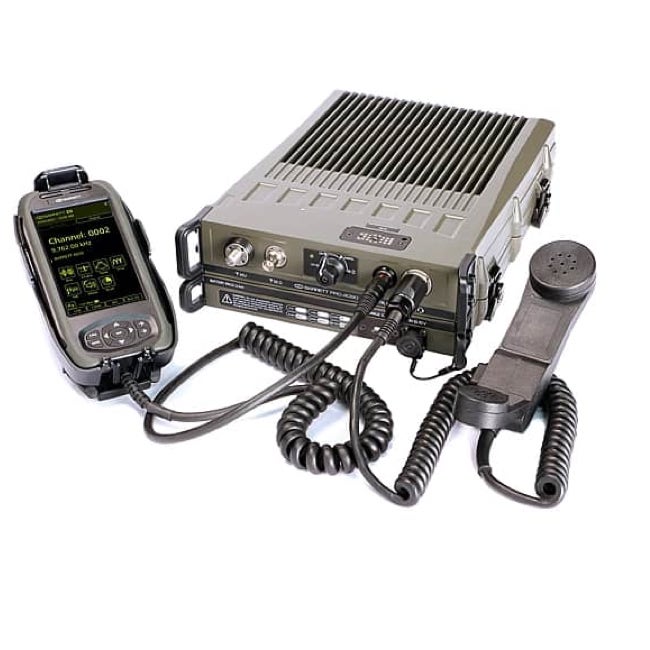

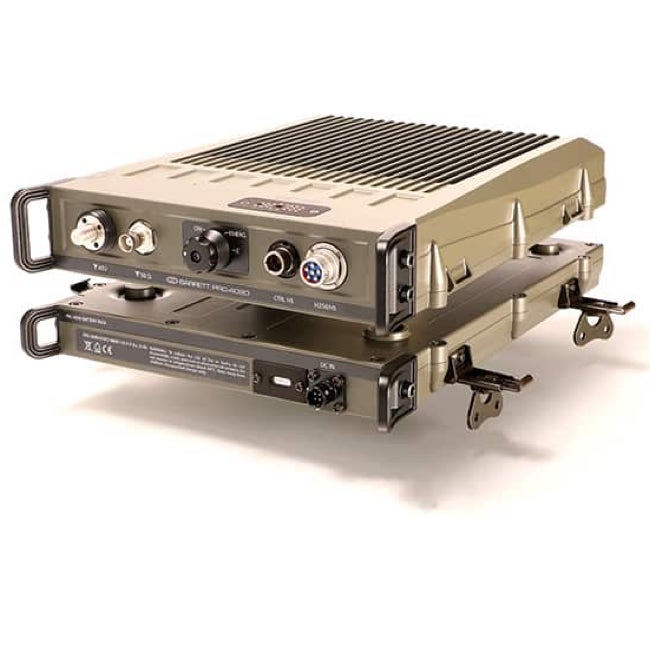

L'Émetteur-récepteur PRC-4090 HF SDR est la pièce maîtresse de la gamme Barrett d'équipements tactiques de communication HF. Il combine la technologie radio définie par logiciel avec la facilité d'utilisation intuitive qui est devenue synonyme du nom Barrett.
Lorsqu'il est en équipe avec d'autres produits Barrett HF, le polyvalent Émetteur-récepteur PRC-4090 de Barrett fournit des e-mails sécurisés, le transfert de données et une connectivité téléphonique au sein d'un réseau HF et vers l'extérieur vers les réseaux téléphoniques et Internet internationaux.
L'Émetteur-récepteur Barrett PRC-4090 peut être contrôlé à partir de toutes les principales plateformes mobiles et de bureau, y compris les appareils iOS, Android et Windows pour la commande vocale et radio sans fil via l'application de télécommande HF série 4000.

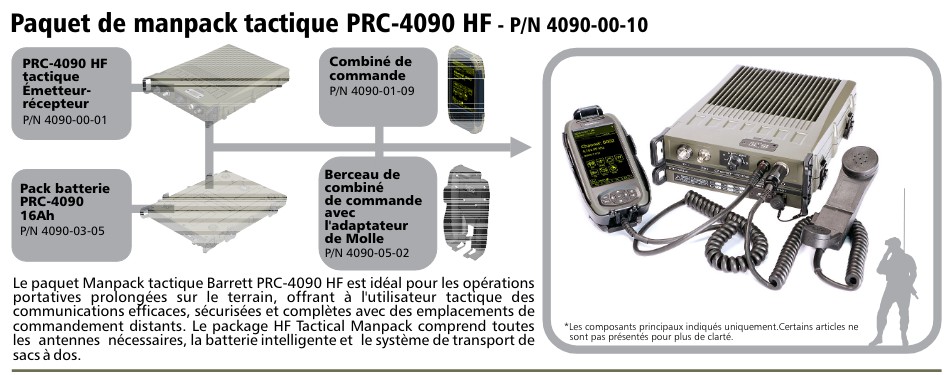

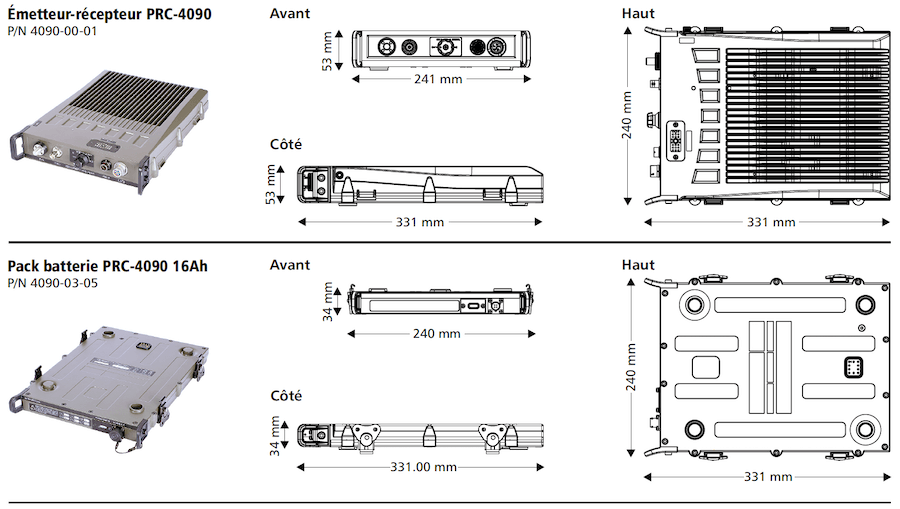

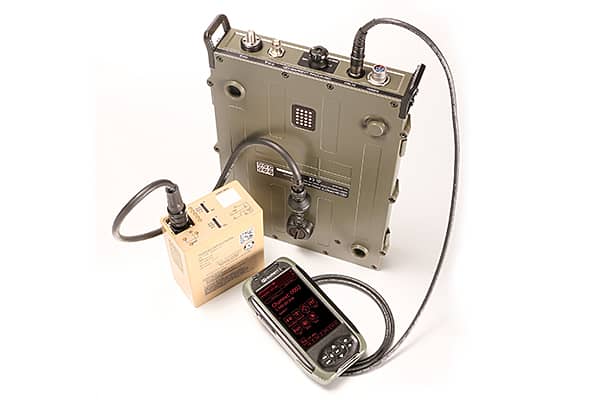

Utilisant les derniers alliages légers, le PRC-4090 pèse 3,15 kg. Sa petite taille physique, l'une des plus petites du marché, le rend confortable à porter et à utiliser lorsqu'il est déployé comme un manpack tactique. Le poids du manpack est de 5,65 kg avec la batterie avancé 16 Ah, changement rapide de batterie Li-ion.
Les batteries BB2590 Li-ion largement disponibles peuvent être utilisées, ce qui donne un poids brut de 4,5 kg, ou 4,1 kg lorsqu'elles sont utilisées avec un Ba5590 batterie non rechargeable.
La batterie Li-ion avancée Barrett 16Ah fournit au transmetteur PRC-4090 jusqu'à 64 heures (rx seulement) d'exploitation, et jusqu'à 21 heures Rx/Tx est possible dans un cycle de service 90/10. La batterie comprend la gestion intégrée permettant de charger en fonctionnement ou séparément de toute source disponible de 24V DC, y compris les panneaux solaires et les générateurs de manivelle à main.
L'écran tactile est un super lumineux, avec une définition couleur 24 bits qui offre une capacité de visualisation optimale dans toutes les conditions d'éclairage. Il donne accès à l'interface radio HF la plus avancée et intuitive du marché.

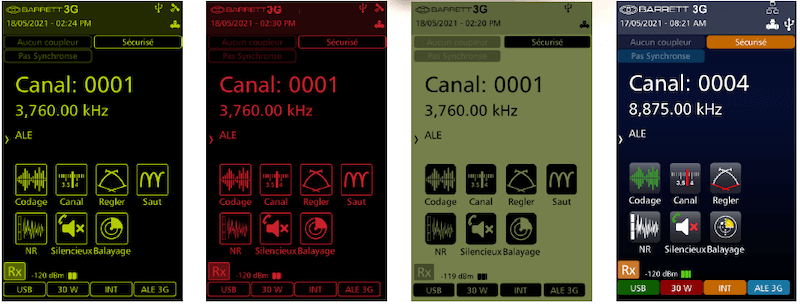

Le logiciel PRC-4090 a quatre modes thématiques distincts pour une utilisation en dans différentes conditions de lumière ambiante. L'écran peut également être transformé en format paysage via l'interface utilisateur, si nécessaire.

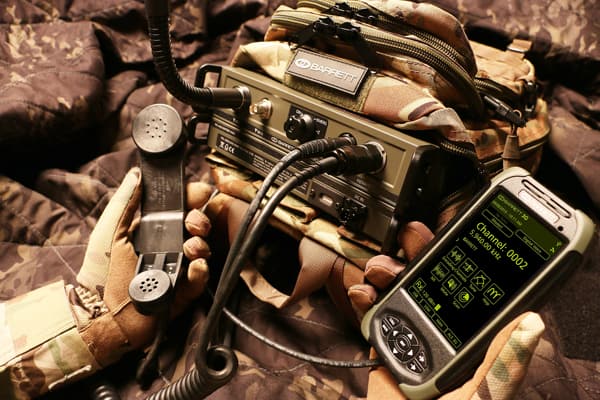

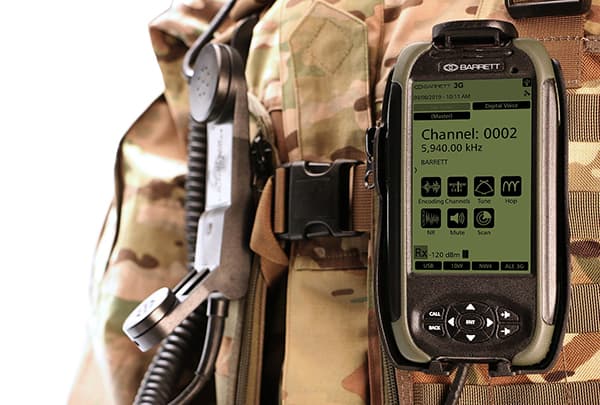

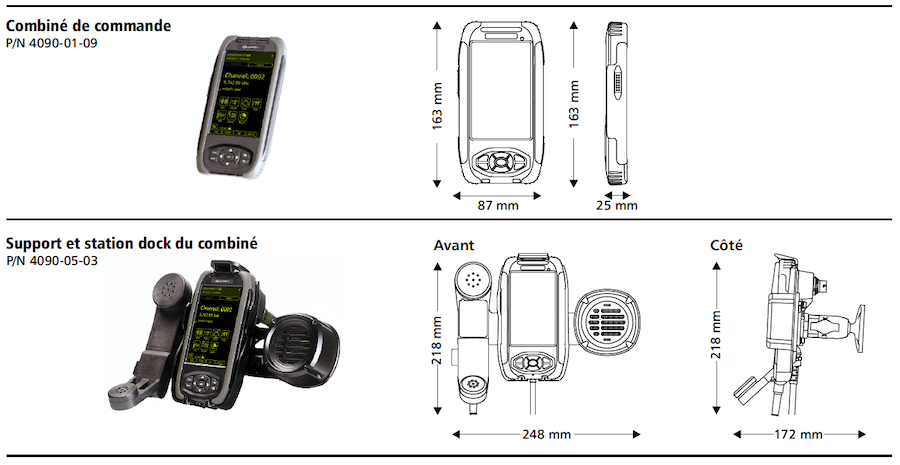

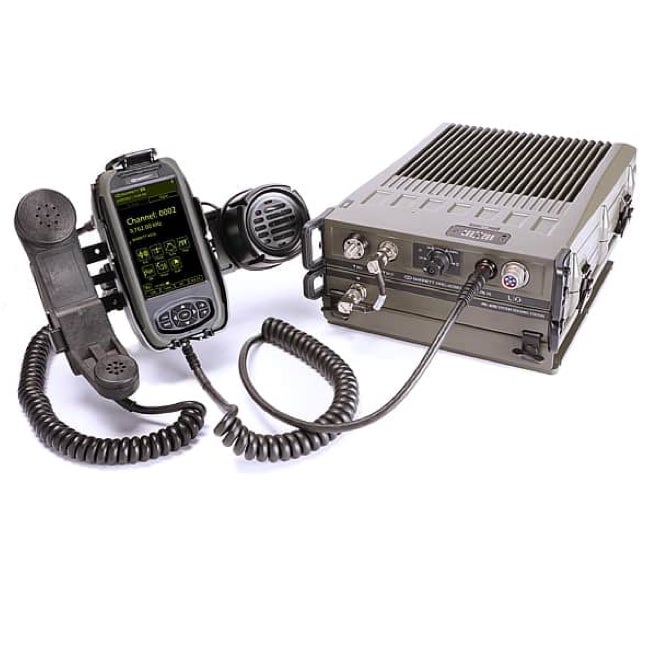

Le combiné de contrôle tactique présenté est relié à distance à l'unité de transmetteur. Cela permet à l'opérateur de porter l'unité d'affichage sur sa personne et d'avoir le plein contrôle opérationnel du manpack sans démonter inutilement l'unité de transmetteur manpack elle-même. Il peut également être utilisé en conjonction avec les combinés H250. Le PRC-4090 manpack est doté d'un berceau combiné comprenant une fixation Molle pour une utilisation sur la sangle ou tout équipement compatible Molle. Le combiné peut être amarré dans le berceau à l'envers pour le fonctionnement tactique.
Digital Voice (DV) peut améliorer la fiabilité des communications sur les canaux bruyants où la réception de la voix analogique peut être très faible. La voix peut être nettement améliorée au point où des fréquences à peine utilisables peuvent être précisées. Secure Digital Voice (SDV) permet aux utilisateurs de chiffrer leurs communications sur la radio HF offrant un réseau HF sécurisé. Barrett offre deux normes de cryptage SDV. Un DES 56 vocoder contrôlé non exportatrice avec des taux de 700, 1200 et 2400 bps ou un AES contrôlé par l'exportation 256 vocoder avec des taux de 600, 1200 et 2400bps. Les deux offrent des performances de communication vocale de pointe et la sécurité en tout temps.
Les taux de saut disponibles de 5 ou 25 sauts par seconde, l'utilisation d'une clé de cryptage de saut à 8 chiffres, avec une bande passante sélectionnable par l'utilisateur pour convenir à une variété de types d'antennes signifie que le système offre une excellente protection contre la guerre électronique (EW) et peuvent être exploités pendant de longues périodes sur le terrain sans synchronisation.
Le GPS est intégré dans le combiné. Le GPS intégré améliore les fonctions d'appel d'urgence et les informations de position sur tous les actifs HF déployés de manière équivalente. Combiné à la solution de suivi GPS Push de Barrett, Barrett peut fournir des performances inégalées de suivi des actifs sur la radio HF.
L'établissement de liaison automatique de 2e génération (2G) compatible vers l'arrière (ALE), basé sur MIL-STD-188-141B (certifié JITC) et FED-STD-1045, est disponible en option pour les appels automatiques point à point et/ou multipoint, y compris l'interconnexion téléphonique, la messagerie texte AMD et la position GPS. Pour une configuration de liaison rapide supérieure (FLSU), des données de paquets robustes et une plus grande pénétration sur les canaux bruyants, ale de 3ème génération (3G) basé sur STANAG 4538 est également disponible.
Plusieurs options de forme d'onde de données sont fournies dans le Barrett PRC-4090, y compris MIL-STD-188-110A/B (STANAG 4285, 4415, 4481,4529, 4539), 3G Packet Data (STANAG 4538), CLOVER 2500 et TRÈFLE 3000. Combinés au dernier logiciel de transmission de données et à l'interface utilisateur intuitive de Barrett, ces formes d'ondes offrent des performances inégalées avec des taux de débit jusqu'à 19 200 bps.
Le transmetteur Barrett PRC-4090 offre des fonctionnalités d'appel sélectif à quatre et six chiffres, y compris l'interconnexion téléphonique, le texte SMS, le suivi GPS, les appels d'état, les appels sécurisés point à point et/ou multipoints et les capacités de désactivation des transmetteurs à distance.
Le processeur de signal numérique (DSP) fournit des communications vocales intelligibles claires sur les circuits analogiques grâce à l'élimination numérique du bruit de fond et des interférences.
Les fouets et les antennes métalliques non réglées sont logés avec l'accordeur d'antenne entièrement automatique intégré. Diverses antennes tactiques légères à large bande et tunable sont disponibles.
| GENERAL | |
| Transmettre la plage de fréquences | 1.5MHz - 30MHz (performances réduites en dessous de 1,6 MHz) |
| Plage de fréquences de recevoir | 250KHz – 30MHz |
| Capacité du canal | 1000 canaux programmables |
| Stabilité des fréquences | ±10 Hz ±0,1 PPM pour la plage de température -30 °C à +70 °C (±0.5PPM si l'ESU n'est pas prêt) |
| Résolution de fréquence | 1Hz Récepteur Tunable |
| Modes d'exploitation | J3E (USB, LSB) - H3E (AM) - J2A (CW) - CF (Filtre personnalisé) - ISB (option de données) |
| Bande passante de filtre | Gamme de filtres standard et personnalisée entièrement définie par logiciel de 300Hz à 3000Hz (option ISB 6kHz) |
| Température de fonctionnement | -30°C to +70°C humidité relative 95%, non-condensateurs |
| Saut de fréquence | 25 ou 5 sauts par seconde |
| Cryptage vocal numérique | Taux de bauds auto 600/700, 1200, 2400 (MELP/TWELP) |
| Encryption standards (optional) | AES 256 & DES 56 |
| Tension d'alimentation | +11 to +28 VDC |
| Système Selcall | Basé sur les systèmes CCIR 493-4, à quatre et six chiffres. |
| Normes ALE | Certifié MIL-STD-188-141B (2G) JITC, FED STD 1045 MIL-STD-188-141B Annexe C (3G), STANAG 4538 |
| Consommation actuelle | 350 mA veille (en sourdine) |
| Sensibilité | -125dBm (0.126 μV) pour 10dB SINAD (sensibilité réduite entre 250kHz to 500kHz) |
| Puissance de sortie RF | 10W / 30W Pep (avec 16,4 V D.C. Alimentation de la batterie) & 150W Pep (avec fourniture SDS & 24V) |
| Cycle de service | Entrée de tons 100% 2 avec option de ventilateur |
| Poids |
|
| La Batterie | Barrett Haute performance 16Ah Li-ion batterie avec chargeur intégré (2.50kg) |
| Normes | Conçu pour satisfaire ou dépasser : FCC - Partie 87 et Partie 90, FCC no.: OW4-4090HF CE Norme Australienne/Néo-Zélandaise AS/NZS 4770:2000 et AS/NZS 4582:1999 EMC et IEC standard 945 MIL-STD 810G pour choc, vibration, poussière, température, altitude et humidité et IP45 NTIA JITC Industrie Canada (IC) RSS-125 Numéro 2 |
