Codan Radiocommunications
Envoy HF Radio

CLARTÉ EXCEPTIONNELLE DE VOIX ANALOGIQUE ET NUMÉRIQUE

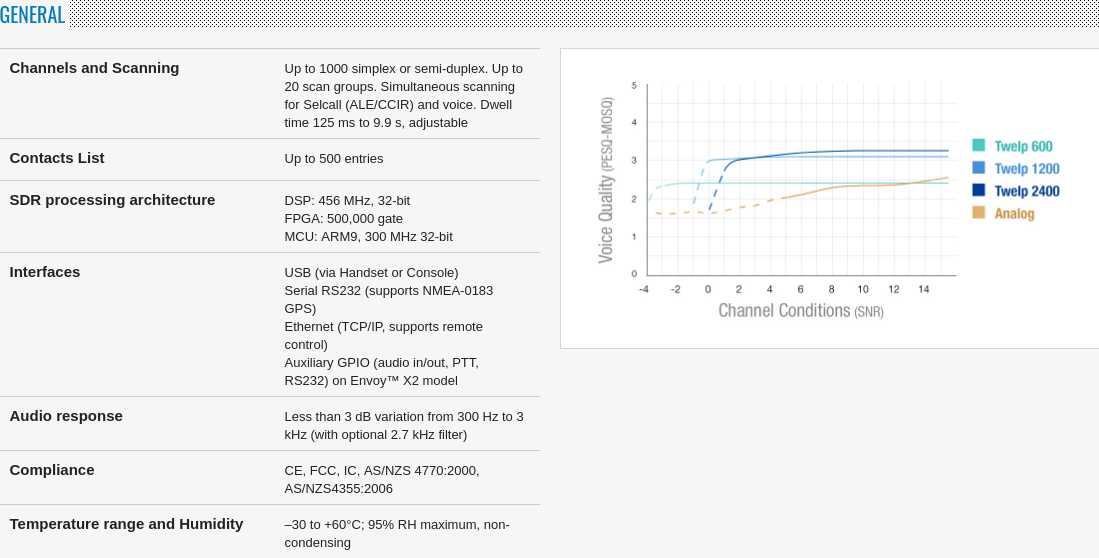

La technologie seconde génération de Voix Numérique de Codan fait faire un saut quantique aux communications vocales. Il réduit considérablement les sifflements, les craquements, les bruits sourds et les effets multivoies typiques des HF. Grâce aux vocodeurs utilisés, la qualité de l'expérience vocale offerte est semblable à celle des téléphones cellulaires, et la technologie de modem assure la continuité des opérations sur les canaux qui se dégradent ou s'évanouissent. Quand il s'agit d'utiliser le mode BLU (SSB) analogique, l'algorithme breveté EasitalkTM DSP d'Envoy élimine activement les bruits de fond et les bruits perturbants. Pendant l'émission, TalkPower, une fonctionnalité Codan, comprime et façonne dynamiquement la fréquence du signal vocal de réponse de sorte à maximiser la puissance et l'intelligibilité de l'émission. Un squelch syllabique n'ouvre le silencieux du haut- parleur que quand des signaux verbaux sont présents afin d'en éliminer les bruits de fond.

ARCHITECTURE DÉFINIE PAR LOGICIEL

Envoy utilise la technologie de traitement de signal numérique, Digital Signal Processor (DSP) ; celle d'une passerelle matricielle programmable sur le terrain, Field-Programmable Gate Array (FPGA) ; et de microprocesseur haute performance dernière génération. Grâce à tout ceci, on obtient une performance de pointe sur le marché et une évolutivité future qui s'obtient par des mises à niveau permettant d'installer de nouvelles capacités et de prendre en charge les normes évolutives.

CONNECTIVITÉ IP / ETHERNET / USB

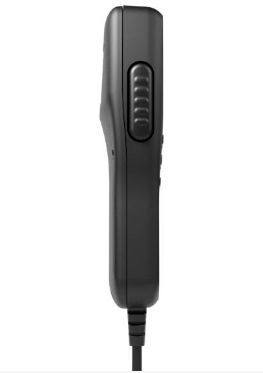

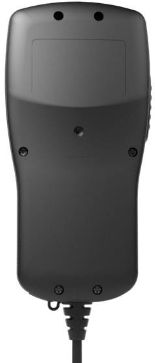

La connectivité IP / Ethernet d'Envoy permet de centraliser la programmation, la maintenance et les opérations des postes connexes du réseau. Les combinés et les consoles Envoy sont munis de ports USB qui permettent de les connecter par câble USB conventionnel ou par la clé de mémoire fournie, en facilitant ainsi la programmation et la maintenance.

DÉPLOIEMENT RAPIDE ET EXPLOITATION INTUITIVE

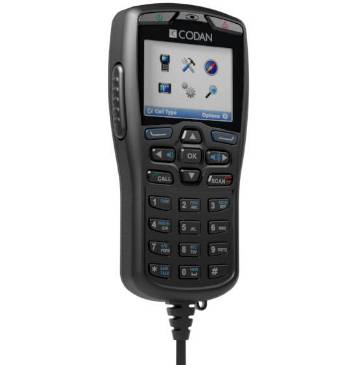

Alternativement, le logiciel de programmation Radio TPS-3250 de Codan basé Windows peut s'utiliser pour la construction de profils qui se déploient facilement au moyen d'une connexion directe, d'un IP ou d'une clé USB. Quand elle a été profilée, la radio Envoy peut se verrouiller facilement au moyen d'un PIN d'administrateur et assurer ainsi la sécurité des paramètres importants. La grandeur de l'affichage haute résolution d'Envoy, en couleur et lisible au soleil et son système de menu intuitif font qu'elle s'exploite comme un téléphone intelligent moderne. Pour maximiser la sécurité de l'utilisateur, Envoy offre une clé Urgence spécifique. Elle peut être configurée de façon à contacter automatiquement un ou plusieurs postes et incorporer les coordonnées GPS d'Envoy dans le signal d'urgence.

PERFORMANCE RF SANS PAREIL

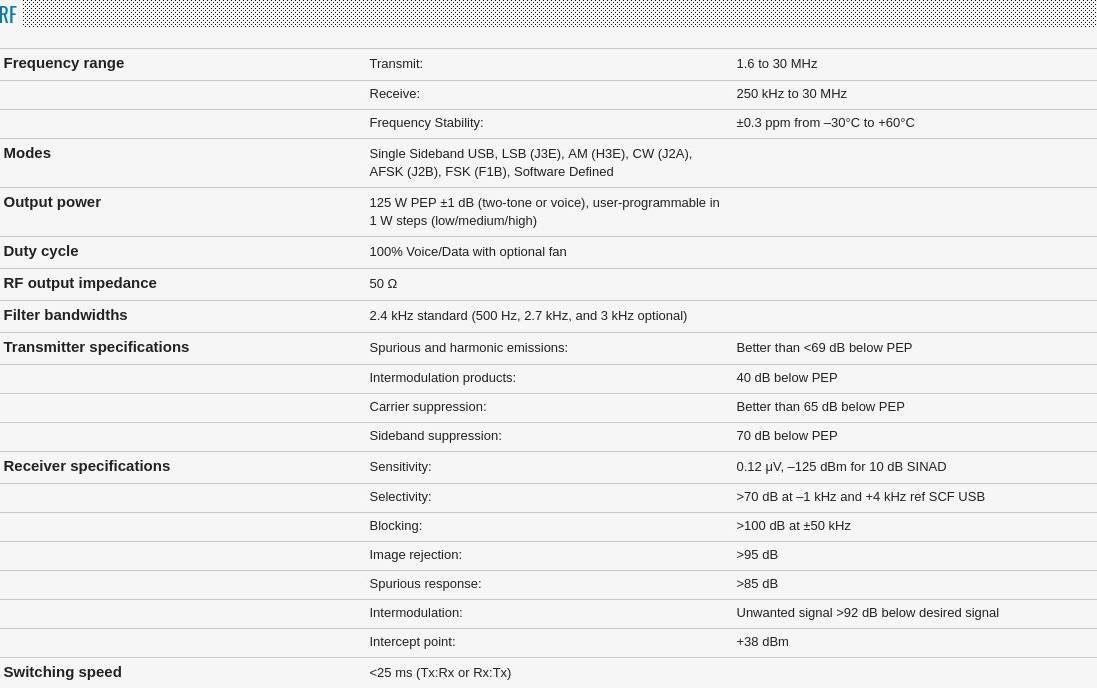

La haute performance RF d'Envoy est essentielle à l'efficacité de la longue portée des communications. Pour maximiser la portée, la sensibilité du récepteur est d'un -125 dBm massif, et le blocage est supérieur à 100 dB, ce qui minimise les chances d'interférence en provenance de postes voisins. L'émission d'Envoy est aussi extrêmement pure grâce au fait que les porteuses, parasites et harmoniques sont à plus de 70 dB au-dessous de PEP (puissance de crête). Envoy prend aussi en charge la connexion d'antennes doubles pour les propagations à longue et à courte portées.

CAPACITÉ D'APPEL ALE (ÉTABLISSEMENT AUTOMATIQUE DE LIAISON) ET SELCALL (APPEL SÉLECTIF)

Envoy prend en charge les normes d'appel courantes y compris Selcall, l'appel sélectif ; FED-STD-1045 Automatic Link Establishment ALE, l'établissement automatique de liaison ; et MIL-STD-188-141B ALE, tous conformes à CCIR. Envoy permet d'exploiter simultanément différents systèmes d'appel et optimise automatiquement les temps de balayage des canaux. Ceci permet une interopérabilité complète avec les radios Codan de génération antérieure, les radios concurrentes et les anciennes radios. Selcall fournit la capacité de faire des appels vocaux ou d'envoyer des messages à une radio individuelle, à un groupe de radios, ou de lancer une diffusion à toutes les radios. A ces capacités, ALE ajoute une intelligence incorporée qui sélectionne automatiquement le canal optimum (fréquence), soit celui qui donnera la meilleure chance de liaison et le signal le plus clair. L'option MIL-STD ALE y rajoute un appel NET (semblable aux groupes de bavardage), un échange d'évaluation de qualité de liaison Link Quality Assessment (LQA) sur onde, et des types d'adressage avancés.

L'ALE d'Envoy comprend aussi la gestion automatique de liaison de Codan, Automated Link Management (CALMTM). Cette technologie, entièrement compatible avec l'ALE conventionnelle basée sur normes, a reçu des améliorations propriétaires signifi catives qui en améliorent la performance. Par exemple, ALE LQA est enregistrée à l'interne dans une matrice à trois dimensions en fonction du temps. Ceci réduit de façon importante le nombre des sondages sur onde et augmente la probabilité d'obtenir une liaison. CALMTM comprend aussi des types d'appels sélectifs spéciaux, y compris « tête de liste » pour obtenir la liaison la plus rapide possible, et « meilleure sur la liste » pour optimiser les données.

CAPACITÉ DE DONNÉES INTÉGRALES

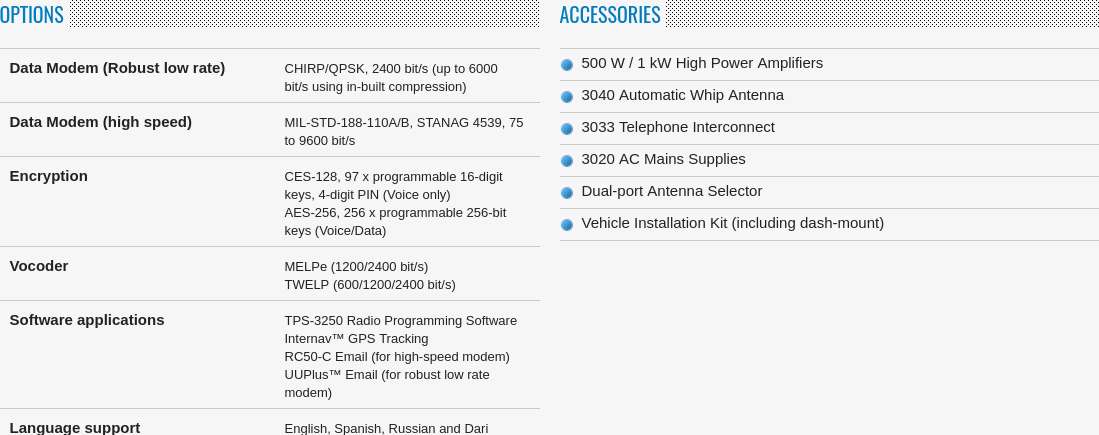

Envoy prend en charge l'exploitation de données grande vitesse MIL-STD-188-110A/B de jusqu'à 9600 bits/s. Le modem utilise des intercalaires, l'excision de tonalité et le turbo-décodage pour optimiser la performance sur des canaux difficiles. Quand il se combine au logiciel RC50-C Email de Codan conforme à STANAG 5066, le courriel peut s'envoyer sur HF à partir de clients courriels standard SMTP/ POP tels que Microsoft® Outlook. Les courriels sont comprimés automatiquement et les taux de données sont optimisés pour les conditions du canal.

Envoy prend aussi en charge la forme d'onde du modem de données bas débit robuste qui est compatible avec nos modems externes 3012 / 3212. Ce modem prend en charge l'exploitation de données jusqu'à 2400 bits/s (typiquement 6000 bits/s y compris la compression).Il est disponible avec les logiciels courriel/ bavardage basés Windows ou peuvent être utilisés dans des applications de données / télémétrie personnalisées via son interface de commande AT basée sur normes.

PRISE EN CHARGE GPS

Envoy prend en charge la connexion de GPS au moyen de récepteurs GPS compatibles NMEA0183. Ceci permet d'interroger et d'envoyer des positions GPS sur onde. La distance et les coordonnées des autres utilisateurs ainsi que des points de repère programmables peuvent être affichés sur un affichage graphique intuitif. Quand elle s'utilise en conjonction avec un logiciel de cartographie, les véhicules mobiles déployés peuvent être suivis graphiquement.

CRYPTAGE

Envoy offre un choix d'options de cryptage appropriées au niveau requis de sécurité de communications. Pour les communications qui vont jusqu'à la classification « top secret », il existe la sécurité AES 256-bits tant pour la Voix Numérique que pour le cryptage de données, prise en charge par jusqu'à 256 clés de sécurité préprogrammées à l'interne. Pour les applications de voix uniquement, il existe l'option de cryptage basée sur CES-128 DSP de Codan, avec jusqu'à 97 clés de 16 chiffres programmables par l'utilisateur. Une couche de sécurité supplémentaire est fournie par l'assignation d'un numéro d'identification personnelle (PIN) au cours d'une session de communications confidentielles. Ces deux options sont prises en charge par l'application de Codan, Key Management Software (KMS), une suite qui permet de générer, gérer et déployer des clés. Pour plus de facilité, les clés peuvent aussi être remplies au moyen d'une clé USB conventionnelle. Pour une sécurité vocale de base, l'option CIVS fournit un brouilleur 32 code basé sur DSP.

Toutes les options de cryptage de voix destinées à l'Envoy peuvent être activées par une seule touche raccourci, et sont pleinement intégrées aux fonctions essentielles de la Radio telles que le balayage ALE et Selcall pour assurer la simplicité des opérations. Il est aussi possible de configurer Envoy de façon à valider automatiquement le cryptage sur des réseaux spécifiques.

CONCEPTION VERSATILE POUR SYSTEMES MOBILES, DE BASE ET COMPLEXES

Envoy est conçu selon une approche modulaire, avec un combiné pour les applications mobiles et une console de bureau pour les postes de base. L'utilisation de l'IP sur Ethernet permet de séparer géographiquement la radio de la console, sans besoin d'adaptateurs coûteux. Envoy peut aussi être livré pour des cas de déploiement rapide.

Système mobile

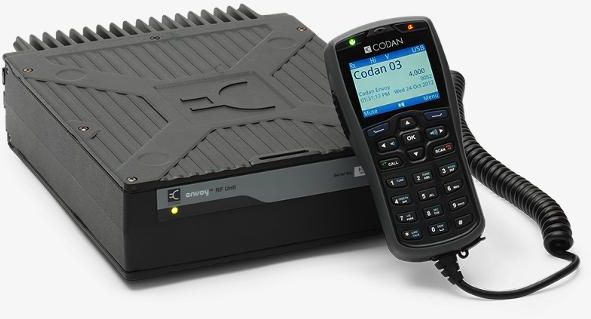

L'installation de l'Envoy dans un véhicule est simple et rapide, avec une conception économe en espace qui facilite un montage séparé du combiné et de l'unité RF. Lors des déplacements, le grand écran couleur de l'Envoy et son interface intuitive offrent à l'utilisateur une visualisation et une facilité optimales. En ajoutant la solution d'antenne à syntonisation automatique de Codan pour une meilleure couverture et une mise au point rapide, l'Envoy est la solution mobile HF ultime.

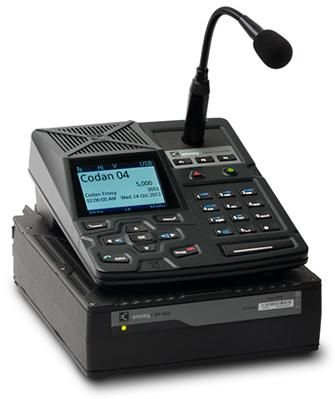

Système de base

L'Envoy est le seul système de base HF disposant d'une console dédiée pour bureau qui offre une flexibilité opérationnelle maximale et une capacité de commande à distance complète sur toutes les radios HF de votre réseau. Avec la possibilité d'ajouter des accessoires enfichables, l'Envoy est le choix intelligent pour votre base de communications.
