Prix nous consulter CODAN Sentry-H 6110-MP Référence : Sentry-H6110-MP

Puissance de sortie de 30 W

55 h d'autonomie

Moins de 5 Kg

  • CODAN Sentry-H 6110-MP
  • CODAN Sentry-H 6110-MP
Suivant Précédent

La Sentry-H 6110-MP de Codan offre une solution de radio logicielle (SDR) portative robuste pour les organisations militaires qui requièrent des communications vocales et de données parfaitement sûres et sécurisées.

La 6110-MP fait partie intégrante de la gamme de produits Sentry-H qui répond aux exigences du champ de bataille moderne tout en offrant une rétrocompatibilité complète avec les anciens produits. La 6110-MP est l'une des radios HF Manpack au format le plus petit et léger disponible, délivrant une importante puissance RF de 30 W et disposant d'une batterie présentant jusqu'à 55 heures d'autonomie à un poids inférieur à 5 kg sans compromis sur les fonctionnalités.

Description de la Radio Codan Sentry-H 6110-MP


CODAN Sentry-H 6110-MP

UNE ARCHITECTURE DÉFINIE PAR LOGICIEL ÉPROUVÉE

La radio 6110-MP de Codan utilise un processeur de signal numérique (DSP), une matrice prédiffusée programmable par l'utilisateur (FPGA) et une technologie de puce-système (SoC) haute performance dernière génération. Fabriquée sur une plate-forme SDR éprouvée forte de dizaines de milliers d'heures d'utilisation sur le terrain, la 6110-MP offre des performances de pointe et une évolutivité future grâce à des mises à jour logicielles qui prennent en charge l'évolution des normes et garantissent la durabilité.

Sécurité des Opérations

Avec une gamme d'options de cryptage de voix et de données, la sécurité de vos informations à l'antenne peut être garantie. La voix numérique de deuxième génération du 6110-MP, qui inclut le dernier ajout de débits de vocodeur 300 et 480 bits/s, associée au cryptage AES-256, offre une qualité et des données vocales supérieures et sûres, même dans les conditions de canal les plus difficiles. La nouvelle fonctionnalité de messagerie vocale numérique de Codan vous permet d'envoyer des enregistrements de haute qualité de votre voix sur un canal, lorsqu'aucune autre communication vocale n'est disponible. Le message vocal est envoyé en utilisant la forme d'onde de données robuste ALE 3G et peut être crypté avec AES-256.


CODAN Sentry-H 6110-MP

La capacité innovante d'interopérabilité sécurisée garantit que les systèmes 6110-MP peuvent être configurés pour fonctionner de manière transparente sur des réseaux HF en utilisant des méthodes de cryptage disparates, une capacité cruciale dans des missions complexes. Les suites d’applications de données telles que Codan SprintChat et SprintNet fournissent une messagerie textuelle entre homologues, le courrier électronique et le transfert de fichiers, ainsi que des passerelles de messagerie téléphonique et par courrier électronique, garantissant la satisfaction complète de vos données de mission.


CODAN Sentry-H 6110-MP

Formation réduite des opérateurs

Le panneau avant du 6110-MP et les interfaces utilisateur du combiné 2320 en option ont été conçus avec la robustesse, la facilité de configuration et le fonctionnement comme objectifs principaux. Le système de menus intuitif basé sur des icônes et la disposition de l'écran couleur facile à lire, ainsi que la possibilité de basculer entre plusieurs langues natives (y compris les modes de saisie de données) vous permettent de vous concentrer davantage sur votre mission et moins sur les opérations et l'entraînement radio complexes.

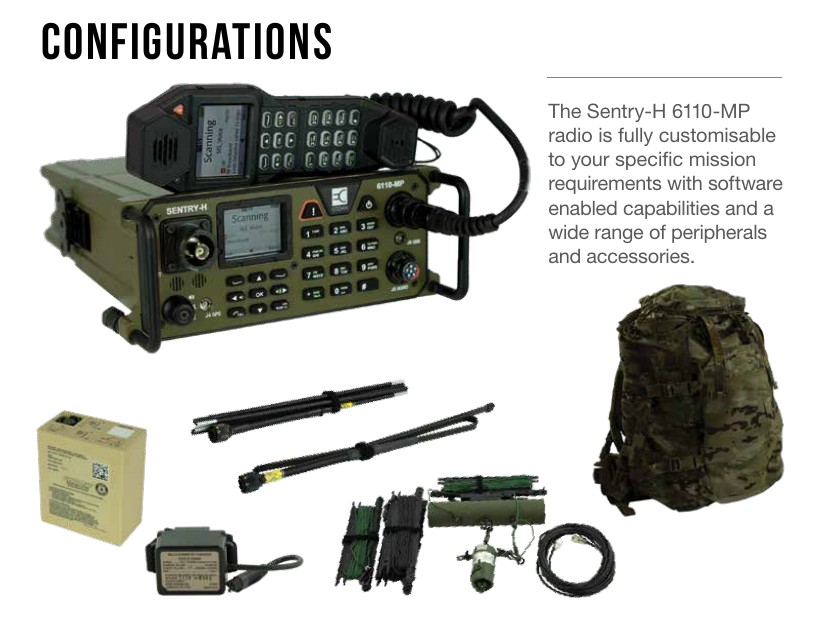

Personnaliable selon votre mission

L'architecture définie par logiciel 6110-MP fournit une plate-forme hautement flexible et configurable permettant aux administrateurs système d'adapter les profils radio aux exigences de missions spécifiques. L’accès de l’opérateur aux paramètres de configuration radio peut être facilement verrouillé ou mis à disposition, selon vos circonstances.
Il est conçu pour les opérations tactiques, fournissant à l'opérateur un contrôle dédié de l'émission de sons et de lumières radio via le commutateur de mode discret. Il offre également un double contrôle du téléphone grâce à la prise en charge complète des accessoires audio H-250 et à la compatibilité avec le 2320 Smart Handset. Avec son haut-parleur intégré et son GPS, le combiné 2320 offre un accès direct aux opérations principales distantes de la radio, parfaitement adapté aux communications en déplacement.




CODAN Sentry-H 6110-MP

CODAN Sentry-H 6110-MP

Fiabilité et soutien

Grâce au réseau de services et de support hautement qualifié et disponible dans le monde entier de Codan, vous avez toujours accès à une assistance rapide et précise, où que vous soyez. Les produits Codan possèdent certaines des meilleures mesures MTBF du secteur, résultant de près de 60 ans d'expérience de la conception HF avec le Manpack Codan 6110-MP conçu pour une fiabilité maximale dans toutes les conditions.

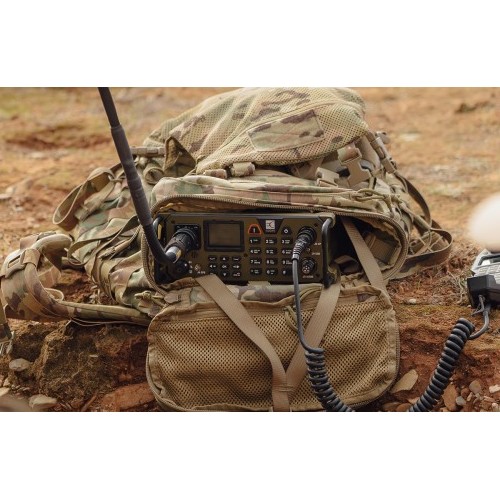

  • Compact et léger
    Le 6110-MP établit une nouvelle norme en matière de taille et de poids pour les radios HF manpack, avec robustesse et fiabilité. Il pèse moins de 5 kg, batterie comprise, avec l’un des plus petits facteurs de forme disponibles.
  • 30 W Haute puissance
    Le 6110-MP intègre une puissance de sortie RF complète de 30 W sur une plate-forme SDR à haute efficacité pouvant fournir jusqu'à 55 heures d'autonomie. Avec un signal de transmission extrêmement clair et des performances de récepteur de pointe, le 6110-MP offre une clarté de communication exceptionnelle en HF.
  • Grande autonomie de la batterie
    La conception hautement efficace du 6110-MP permet 55 heures de fonctionnement avec une seule charge de batterie. Il utilise des batteries militaires standard du type BB-2590, capitalisant sur les dernières avancées technologiques et la flexibilité des approvisionnements.
  • Spécifications militaires
    Conçu et testé selon les normes militaires les plus strictes, il hérite de la fiabilité éprouvée de Codan.
  • Utilisation intuitive
    Codan sait que, lorsque des vies sont en jeu, le fonctionnement de la radio doit être une seconde nature. Le 6110-MP offre une interface utilisateur intuitive pouvant être commutée dans différentes langues pour un contrôle rapide et instinctif.
  • Mode discret
    Conçu pour les opérations tactiques, fournissant à l'opérateur un contrôle dédié de l'émission du son et de la lumière radio via le commutateur de mode discret.
  • Software-Defined Radio (SDR)
    L'architecture définie par logiciel vous permet de télécharger et de mettre à niveau de nouvelles fonctionnalités via un logiciel afin de garantir la pérennité de votre investissement.
  • Voix et données sécurisées
    Associé au cryptage AES-256, à la technologie Digital Voice de deuxième génération et aux formes d'onde de données MIL / STANAG à haute vitesse, il offre une qualité et des données vocales supérieures et sûres dans les conditions de canal les plus difficiles.
  • Sauts de fréquence
    La fonction de saut de fréquence permet d'éviter la surveillance par une tierce partie des communications. Prend en charge jusqu'à 31 plans de sauts programmables par l'utilisateur et peut être combiné au cryptage vocal pour fournir un niveau élevé de sécurité de communication et de contrôle en commun (ECCM).
  • Données
    Les suites d’applications de données telles que Codan SprintChat et SprintNet fournissent des échanges textuels, des courriels et des transferts de fichiers télédiffusés entre eux, ainsi que des passerelles de messagerie téléphonique et par courrier électronique, garantissant ainsi la satisfaction complète de vos données de mission.
  • 3G ALE
    La 3G ALE fournit une liaison rapide et un échange de données sécurisé. Solution longue portée entièrement cryptée pour les communications de données tactiques, optimisée pour fonctionner dans des environnements à faible signal / bruit en cas de défaillance du système 2G ALE.
  • GPS embarqué
    Les combinés 6110-MP et 2320 disposent tous deux de récepteurs GPS intégrés, garantissant la synchronisation des signaux et la consignation de la position, avec la complexité supplémentaire et la défaillance potentielle des périphériques GPS connectés en externe.
  • Contrôle du combiné intelligent
    Le combiné Sentry offre une interface utilisateur intuitive et une présentation facile à lire, associée à une possibilité de basculer entre plusieurs langues natives.
  • Support multilingue
    Solution de communication véritablement personnalisable, pouvant prendre en charge un nombre illimité de langues supplémentaires. Prend en charge: anglais, espagnol, russe, chinois, français, arabe, dari, pachtou et portugais.

Caractéristiques techniques de la Radio Codan Sentry-H 6110-MP

Les caractéristiques produits sont en anglais pour respecter les données du fournisseur.

GENERAL
FREQUENCY RANGE Transmit: 1.6 to 30 MHz
Receive: 250 kHz to 30 MHz
POWER OUTPUT 30 W RF± 1dB (two-tone or voice), user-programmable in 1W steps (low/medium/high)
CONTACTS Up to 500 entries
HF NETWORKS Up to 20 entries
INPUT VOLTAGE RANGE 13.8 V DC nominal, negative earth
Functional range: 10 V to 17 V DC
FREQUENCY STABILITY ±0.3 ppm from –30°C to +60°C
SUPPLY CURRENT Transmit: output power 30 W, two-tone 3 A to 4.5 A CW or average speech 1.5 A for battery life calculations
Receive: no signal < 0.3 A typical, 0.35 A maximum
GPS Embedded receiver/antenna (GPS, GLONASS and Beidou)
PROGRAMMING TPS-M- Radio Programming Software, USB memory device
LANGUAGE SUPPORT English, Spanish, Russian, Chinese, French, Arabic, Dari, Pashto and Portuguese
COMPLIANCE CE, FCC Part 90, AS/NZS 4770, AS/NZS 4355, MIL-STD-461G, MIL-STD-188-141C. (Pending)

RF
FREQUENCY RANGE Transmit: 1.6 to 30 MHz
Receive: 250 kHz to 30 MHz
MODES Single Sideband USB, LSB (J3E), AM (H3E), CW (J2A), AFSK (J2B), FSK (F1B), ISB (B7D or B2B), Software Defined
POWER OUTPUT 30 W RF± 1dB (two-tone or voice), user-programmable in 1W steps (low/medium/high)
DUTY CYCLE 100% voice and data
RECEIVER SPECIFICATIONS
SENSITIVITY SSB: -125 dBm (0.12 uV) for 10dB SINAD
SELECTIVITY < 65 dB at -1 kHz at -1 kHz +4 kHz SCF (USB)
TRANSMITTER SPECIFICATIONS
SPURIOUS AND HARMONIC SUPPRESSION < 65 dB below PEP
INTERMODULATION PRODUCTS > 31 dB below PEP

WAVEFORM
AUTOMATIC LINK ESTABLISHMENT (ALE) FED-STD-1045; JITC Certified MIL-STD-188-141B; STANAG 4538 3G ALE
DATA MIL-STD-188-110A/B (STANAG 4539) data capability with data rates up to 19k2 bps
SELCALL CCIR 493-4 proprietary and open standard
DIGITAL VOICE TWELP 2400 bit/s, 1200 bit/s, 600 bit/s, 480 bit/s, 300 bit/s
MELPe (STANAG 4591) 2400 bit/s, 1200 bit/s
ENCRYPTION AES-256 digital voice and data (256 keys, direct entry and programmable via Codan KMS/KFS & USB memory stick)
CES-128 voice (97 x 16-digit keys, direct entry and programmable via Codan KMS/KFS & USB memory stick, 4-digit session PIN)
ECCM 6/12/25 hops per second

ELECTRICAL AND MECHANICAL
SIZE 284mm (without handles, 324 with handles) x 246 mm x 96 mm (L x W x H) including battery compartment
WEIGHT Less than 5 kg including battery
INTERFACES Handset Interface, DC supply (battery), USB (front panel and Handset), H-250 Audio (powered), GPS antenna, Antenna, Ethernet via adaptor (TCP/IP, supports remote control)
TEMPERATURE RANGE Operational at –30 to +60°C; 95% RH maximum, non-condensing
ENVIRONMENTAL STANDARDS MIL-STD-810G (Immersion, Shock, Drop, Vibration, Humidity, High temp, Low temp, Blowing Dust, Salt Fog, Fungus, Contamination, Altitude)
