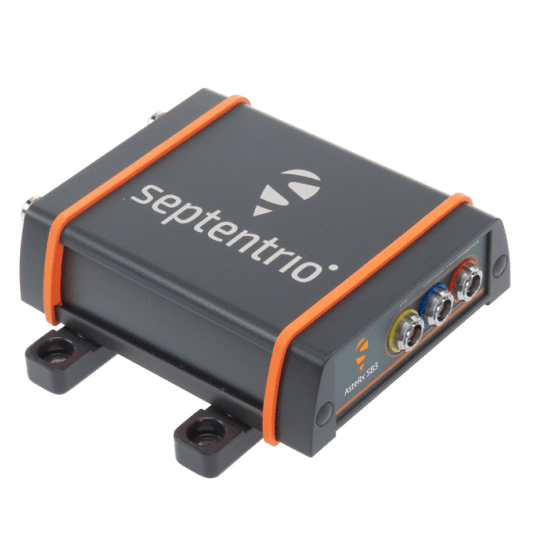

Le Septentrio AsteRx SB3 ProBase est une station de base GNSS multi-fréquence conçue pour des corrections RTK fiables. Il intègre 544 canaux, la technologie AIM+ anti-brouillage et un boîtier IP68 robuste pour les environnements exigeants.
La suite GNSS+ (IONO+, APME+) assure des mesures de qualité. Flexible, il supporte tous les formats standards et offre de multiples interfaces (Ethernet PoE, RS232, USB). Idéal pour les réseaux de densification et applications critiques.
Le Septentrio AsteRx SB3 ProBase est un récepteur GNSS multi-fréquence et multi-constellation conçu pour fonctionner comme station de référence pour RTK local ou pour la densification de réseau GNSS. En plus de fournir des mesures de qualité supérieure, ce récepteur offre une flexibilité de configuration complète ainsi que des capacités de monitoring faciles. Il intègre la dernière technologie anti-jamming pour une robustesse et une fiabilité inégalées.
L'AsteRx SB3 ProBase intègre la technologie AIM+ Advanced Interference Mitigation and Monitoring, offrant une protection embarquée contre le brouillage (jamming) et l'usurpation (spoofing) intentionnels et non intentionnels, grâce à un système sophistiqué de mécanismes d'échantillonnage et d'atténuation. Le spectre RF peut être visualisé en temps réel dans les domaines temporel et fréquentiel.
La technologie APME+ leader du marché de Septentrio permet d'obtenir le meilleur rejet de multipath, tandis qu'IONO+ garantit les meilleures mesures et précision même sous une activité ionosphérique intense.
IONO+ offre la protection la plus avancée contre les perturbations ionosphériques des signaux GNSS sur tous les récepteurs du marché. L'activité ionosphérique peut causer des problèmes allant de la perte de fix RTK à la perte totale de verrouillage du signal.
Le métal et les grandes structures à proximité peuvent réfléchir les signaux GNSS et produire du multipath. Le système APME+ démêle efficacement les signaux directs et réfléchis, améliorant à la fois la qualité de position et des mesures.
RAIM+ assure la surveillance autonome de l'intégrité du récepteur pour une fiabilité accrue des corrections générées.
L'AsteRx SB3 ProBase offre un contrôle complet pour activer ou désactiver les fonctionnalités de traitement des données telles que le lissage ou la mitigation du multipath. Ses indicateurs de qualité peuvent être visualisés à distance pour un monitoring efficace de la santé de la station. Ce récepteur multi-signaux génère des corrections de la plus haute qualité garantissant une précision de positionnement fiable pour les utilisateurs finaux.
Le produit est facile à intégrer et livré avec des interfaces, commandes et messages de données entièrement documentés. L'enregistrement des données brutes peut être facilement configuré et le logiciel RxTools inclus permet la configuration du récepteur, le monitoring et l'analyse des données.
Le récepteur comprend une interface utilisateur web intuitive pour faciliter l'utilisation et la surveillance, vous permettant de contrôler le récepteur depuis n'importe quel appareil mobile ou ordinateur. L'interface web utilise également des indicateurs de qualité faciles à lire, idéaux pour surveiller le fonctionnement de la station.
Signaux GNSS | |
| Canaux matériels | 544 canaux matériels pour le suivi simultané de la plupart des signaux satellites visibles |
| GPS | L1 C/A, L1C, L2C, L2 P(Y), L5 |
| GLONASS | L1 C/A, L2 P, L2 C/A, L3 |
| BeiDou | B1I, B1C, B2a, B2b, B2I, B3I |
| Galileo | E1, E5a, E5b, E5Altboc, E6 |
| QZSS | L1 C/A, L1 C/B, L2C, L5 |
| NavIC | L5 |
| SBAS | EGNOS, WAAS, GAGAN, MSAS, SDCM |
Technologies GNSS+ brevetées Septentrio | |
| AIM+ | Technologie leader de l'industrie de surveillance et d'atténuation des interférences anti-jamming et anti-spoofing |
| APME+ | Atténuation avancée du multipath par estimateur a posteriori |
| IONO+ | Atténuation avancée de la scintillation ionosphérique |
| RAIM+ | Surveillance autonome de l'intégrité du récepteur |
Formats de données | |
| Format binaire Septentrio (SBF) | Entièrement documenté avec outils d'analyse |
| NMEA 0183 | v2.3, v3.01, v4.0 |
| RINEX | v2.x, v3.x (observations, navigation) |
| RTCM | v2.x, v3.x (messages MSM inclus) |
| CMR | v2.0 |
Connectivité et interfaces | |
| Ports série | 3 ports série haute vitesse (RS232) |
| Port USB | 1 port USB haute vitesse/pleine vitesse device |
| Ethernet | Port Ethernet (TCP/IP, UDP, LAN 10/100 Mbps) |
| Power over Ethernet | Oui |
| Marqueurs d'événement | 2 marqueurs d'événement |
| NTRIP | Serveur NTRIP, Caster NTRIP |
| Serveur FTP | Oui |
| Mémoire interne | 16 GB |
Composants de support | |
| Interface Web UI | Contrôle complet et fonctionnalités de monitoring embarquées |
| RxTools | Suite d'outils GUI complète et intuitive pour le contrôle du récepteur, le monitoring, l'analyse et la conversion de données |
| SDK de communication GNSS | Disponible pour Windows et Linux |
Précision des mesures1,2 | |
| Pseudorange non lissé (cm) | |
| GPS L1C/A, L2C | 16 cm |
| GPS L2P | 10 cm |
| GPS L5 | 6 cm |
| GLONASS L1 C/A, L2 C/A | 25 cm |
| GLONASS L3 | 10 cm |
| Galileo E1 | 8 cm |
| Galileo E5a, E5b | 6 cm |
| Galileo E5AltBOC | 1.5 cm |
| BeiDou B1I, B1C, B2I | 8 cm |
| BeiDou B2a, B3I | 6 cm |
| NavIC L5 | 16 cm |
| QZSS L1 C/A, L2C | 16 cm |
| QZSS L5 | 6 cm |
| Porteuse - Tous signaux | 1 - 1.3 mm |
Taux de mise à jour et latence | |
| Taux de mise à jour maximum - Position | 10 Hz |
| Taux de mise à jour maximum - Mesures | 10 Hz |
| Latence3 | < 10 ms |
Précision temporelle | |
| Sortie xPPS4 | 5 ns |
| Précision d'événement | < 20 ns |
Temps jusqu'au premier fix | |
| Démarrage à froid5 | < 45 s |
| Démarrage à chaud6 | < 20 s |
| Réacquisition (moyenne) | 1 s |
Performance de suivi (seuil C/N0) | |
| Suivi | 20 dB-Hz |
| Acquisition | 33 dB-Hz |
Spécifications physiques | |
| Dimensions | 102 x 36 x 118 mm / 4.0 x 1.4 x 4.6 in |
| Poids | 497 g / 1.1 lb |
Caractéristiques électriques | |
| Tension d'entrée | 5 à 36 VDC |
| Consommation électrique | GPS/GLO L1/L2 : 1.1 W Tous signaux, toutes constellations GNSS : 1.3 W Maximum : 2.5 W |
| Connecteur antenne | TNC |
| Tension d'alimentation antenne LNA | 5 VDC |
| Courant antenne maximum | 150 mA |
| Connecteurs E/S | ETH : ODU 4 broches COM1/GPIO : ODU 7 broches PWR/USB/COM2/COM3 : ODU 7 broches |
Conditions environnementales | |
| Température de fonctionnement | -30° C à +65° C / -22° F à +149° F |
| Température de stockage | -40° C à +75° C / -40° F à +167° F |
| Humidité | MIL-STD-810G, Method 507.5, Procedure I |
| Poussière | MIL-STD-810G, Method 510.5, Procedure I |
| Choc | MIL-STD-810G, Method 516.6, Procedure I/II |
| Vibration | MIL-STD-810G, Method 514.6, Procedure I |
| Certification | IP 68, RoHS, WEEE, CE, FCC, IEC 62368-1 |
Notes :
1 Niveau 1σ
2 C/N0 = 45 dB-Hz
3 99.9%
4 Inclut la compensation logicielle de l'effet en dents de scie
5 Aucune information disponible (pas d'almanach, pas de position approximative)
6 Éphémérides et position approximative connues
Réf. ASTERX-SB3-PROBASE
Le récepteur AsteRx SB3 ProBase est livré avec :
