Le Septentrio PolaRx5 est un récepteur GNSS de référence polyvalent et robuste. Mesures multi-fréquence avec le bruit le plus faible du marché, surveillance et protection contre les interférences avec AIM+.
544 canaux matériels, toutes constellations GNSS (GPS, GLONASS, Galileo, BeiDou, NavIC, QZSS, SBAS). Suite GNSS+ (AIM+, APME+, LOCK+, OSNMA). 16 Go stockage, jusqu'à 40 sessions d'enregistrement. WiFi, Ethernet, PoE, IP65.
Le Septentrio PolaRx5 est un récepteur GNSS de référence multi-fréquence polyvalent et robuste. La conception unique de son suivi fournit des mesures avec le bruit le plus faible du marché tout en surveillant et protégeant constamment contre les interférences, le multipath et autres effets environnementaux.
Le PolaRx5 est développé spécifiquement pour supporter les applications les plus exigeantes de la communauté des sciences de la Terre, offrant une sélection de fonctionnalités avancées qui permettent une précision et une fonctionnalité maximales. Propulsé par le moteur multi-fréquence de nouvelle génération de Septentrio, le PolaRx5 offre 544 canaux matériels pour un suivi GNSS robuste et de haute qualité.
Des tests indépendants ont montré que le PolaRx5 se classe régulièrement parmi les meilleurs récepteurs GNSS dans de nombreux domaines de qualité de mesure, notamment le plus faible nombre de sauts de cycle et une consommation électrique bien inférieure à 2 W.
La technologie éprouvée AIM+ (Advanced Interference Mitigation) de Septentrio permet au PolaRx5 de filtrer les sources d'interférences radio intentionnelles et non intentionnelles, des signaux bande étroite aux signaux pulsés haute puissance, en passant par les brouilleurs chirp et les interféreurs Iridium.
AIM+ offre une protection intégrée contre le brouillage (jamming) et l'usurpation (spoofing) intentionnels et non intentionnels grâce à un système sophistiqué de mécanismes d'échantillonnage et d'atténuation. Votre récepteur GNSS haute précision peut automatiquement supprimer la plus grande variété d'interféreurs.
La technologie brevetée APME+ (Multipath Mitigation) de Septentrio – unique dans sa capacité à éliminer le multipath à court délai sans introduction de biais – garantit une qualité de mesure supérieure. Si nécessaire, l'utilisateur peut activer ou désactiver APME+ pour obtenir des mesures complètement non modifiées.
Les vibrations mécaniques ou les chocs causés par un terrain accidenté peuvent perturber le suivi satellite. LOCK+ ajuste automatiquement les paramètres de votre récepteur pour que vous ne perdiez jamais votre position.
La communication et la gestion (à distance) du PolaRx5 est facilitée par une interface Web UI intégrée puissante qui offre un accès sécurisé à tous les paramètres et informations d'état du récepteur, au stockage des données et à la mise à niveau rapide du firmware.
L'enregistrement de données SBF, RINEX, BINEX, MSM et NMEA est possible à la fois sur la mémoire interne de 16 Go et vers un périphérique connecté en externe. Jusqu'à 40 tâches de données peuvent être définies et les données enregistrées sont accessibles via l'interface Web ou automatiquement transférées vers un serveur FTP.
Le transfert automatique de données d'un récepteur vers un serveur distant peut entraîner des données perdues ou la retransmission inutile de fichiers complets. Spécifiquement développé pour minimiser l'utilisation du réseau pour la télémétrie, le PolaRx5 dispose de SYNC+, un algorithme de différenciation rapide qui analyse les fichiers de données à l'emplacement distant et transfère uniquement les parties manquantes.
Votre récepteur GPS de référence haute précision est accompagné d'une interface utilisateur web intuitive pour une utilisation et une surveillance faciles, vous permettant de contrôler le récepteur depuis n'importe quel appareil mobile ou ordinateur. L'interface web utilise également des indicateurs de qualité faciles à lire, idéaux pour surveiller le fonctionnement du récepteur pendant le travail en cours.
Technologie GNSS | |
| Canaux matériels | 544 canaux matériels pour le suivi simultané de tous les signaux satellites visibles |
| GPS | L1 C/A, L1C, L2C, L2 P(Y), L5 |
| GLONASS | L1 C/A, L2 C/A, L2P, L3 |
| BeiDou | B1I, B1C, B2a, B2b, B2I, B3I |
| Galileo | E1, E5a, E5b, E5AltBOC, E6 |
| QZSS | L1 C/A, L1C, L1S, L2C, L5 |
| NavIC | L5 |
| SBAS | EGNOS, WAAS, GAGAN, MSAS, SDCM |
| Suivi code P | Suivi code P sur L1 et L2 pour éviter les biais CA-P |
| Suivi L2C indépendant | GPS L2C |
Technologies GNSS+ brevetées Septentrio | |
| AIM+ | Système anti-interférence unique qui surveille, signale et atténue les interférences à bande étroite et large bande, le brouillage (jamming) et l'usurpation (spoofing) |
| APME+ | Estimateur de multi-trajets a posteriori pour l'atténuation des multi-trajets de code et de phase. Tous les algorithmes de mitigation et lissage peuvent être activés/désactivés |
| LOCK+ | Robustesse de suivi supérieure en cas de chocs mécaniques ou vibrations importants |
| Support OSNMA | Oui |
| Analyseur de spectre | Oui |
Formats de données et stockage | |
| Format binaire Septentrio (SBF) | Entièrement documenté avec outils d'analyse |
| RINEX | obs, nav, meteo v2.x, 3.05, 4.00 |
| BINEX | Oui |
| NMEA | v2.30 et v4.10 |
| RTCM | Sortie RTCM (tous les messages MSM supportés) |
| CMR | CMR 2.0 sortie |
| Capteurs externes | Support capteurs MET/Tilt standard |
| Stockage interne | 16 Go standard pour enregistrement embarqué |
| Sessions d'enregistrement | Jusqu'à 40 tâches d'enregistrement (8 sessions indépendantes x 5 formats de données) |
Connectivité et interfaces | |
| Entrée référence 10 MHz | Oui |
| Sortie référence 10 MHz | Oui |
| Sortie xPPS | Maximum 100 Hz |
| Ports série | 4 ports série haute vitesse |
| Port Ethernet | 100 Mbps |
| WiFi | WiFi intégré 802.11b/g/n |
| Power over Ethernet | PoE 802.3af standard, mode A, 37-57 VDC |
| USB client | USB full-speed |
| USB host | Hôte USB pour stockage externe, jusqu'à 128 Go |
| HTTP/HTTPS | Oui |
| FTP | Serveur FTP, FTP push, SFTP, SYNC+, CloudIT |
| NTRIP | Client, serveur et caster NTRIP (v1 et v2) |
| Protocole point à point | Oui |
Composants de support | |
| Interface Web UI | Web UI avancé offrant tous les contrôles du récepteur et surveillance d'état. Alternativement, Web UI léger pour connexions à faible bande passante |
| RxTools | Suite d'outils GUI complète et intuitive pour le contrôle du récepteur, le monitoring, l'analyse et la conversion de données. Disponible pour Windows et Linux |
| SDK de communication | SDK de communication récepteur GNSS |
Précision des mesures1,2 | |
| Pseudorange non lissée GPS L1C/A, L2C | 16 cm |
| Pseudorange non lissée GPS code P | 10 cm |
| Pseudorange non lissée GPS L1C | 8 cm |
| Pseudorange non lissée GPS L5 | 6 cm |
| Pseudorange non lissée GLONASS L1 C/A, L2 C/A | 25 cm |
| Pseudorange non lissée GLONASS code P | 10 cm |
| Pseudorange non lissée GLONASS L3 | 6 cm |
| Pseudorange non lissée Galileo E1 | 8 cm |
| Pseudorange non lissée Galileo E5a, E5b | 6 cm |
| Pseudorange non lissée Galileo E5AltBOC | 1.5 cm |
| Pseudorange non lissée Galileo E6 | 7 cm |
| Pseudorange non lissée BeiDou B1I, B1C, B2I | 8 cm |
| Pseudorange non lissée BeiDou B2a, B2b, B3I | 6 cm |
| Pseudorange non lissée NavIC L5 | 16 cm |
| Pseudorange non lissée QZSS L1 C/A, L2C, L1S | 16 cm |
| Pseudorange non lissée QZSS L1C | 8 cm |
| Pseudorange non lissée QZSS L5 | 6 cm |
| Phase porteuse (tous signaux) | 1 - 1.3 mm |
Performance statique (RMS) | |
| Statique et statique rapide - Horizontal | 3 mm + 0.5 ppm |
| Statique et statique rapide - Vertical | 5 mm + 0.5 ppm |
| Statique haute précision - Horizontal | 3 mm + 0.1 ppm |
| Statique haute précision - Vertical | 3.5 mm + 0.4 ppm |
Autres performances | |
| Taux de mise à jour maximum des mesures | 100 Hz |
| Sortie données brutes haute fréquence3 | Jusqu'à 100 Hz (code, porteuse, données de navigation) |
| RTK et corrections DGNSS3 | Disponible en option |
| PPP pour applications sismiques3 | Disponible en option |
Précision temporelle4 | |
| Sortie 1 PPS | 5 ns |
| Temps de montée 1 PPS | < 2 ns |
| Précision d'événements | < 20 ns |
Temps jusqu'au premier fix | |
| Démarrage à froid5 | < 45 s |
| Démarrage à chaud6 | < 20 s |
| Réacquisition (moyenne) | 1.2 s |
Performance de suivi (seuil C/N0) | |
| Suivi7 | 20 dB-Hz |
| Acquisition8 | 33 dB-Hz |
Spécifications physiques | |
| Dimensions | 235 x 140 x 37 mm |
| Poids | 0.9 kg |
Caractéristiques électriques | |
| Tension d'entrée | 9 - 30 VDC |
| Consommation électrique | 1.8 - 4.7 W |
| Tension de sortie alimentation antenne LNA | +5 VDC |
| Courant maximum alimentation antenne | 200 mA |

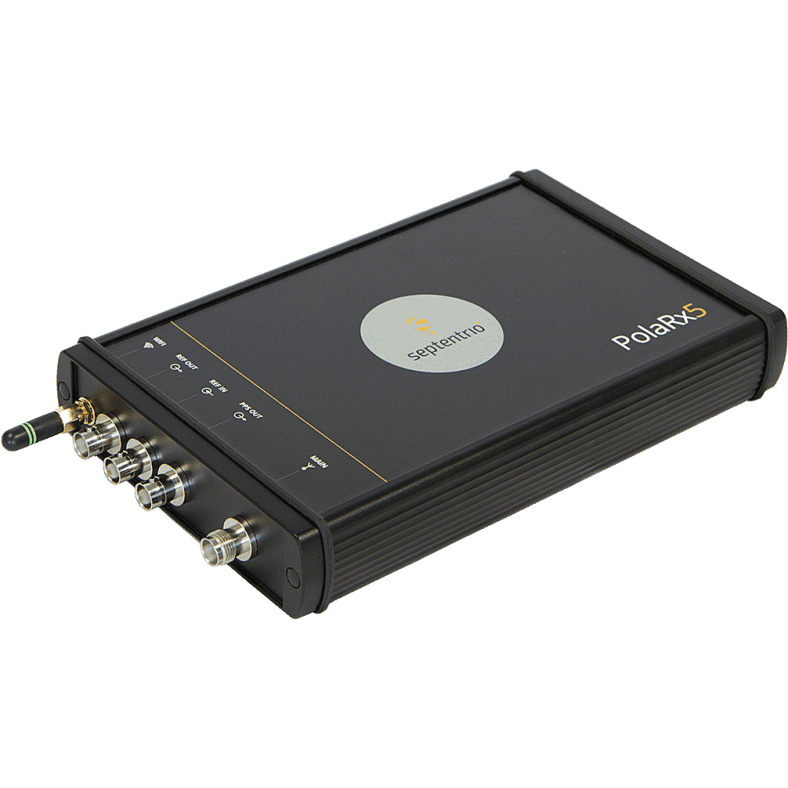

Connecteurs | |
| Antenne | TNC femelle |
| REF IN | BNC femelle |
| REF OUT | BNC femelle |
| PPS OUT | BNC femelle |
| Alimentation | ODU 3 broches femelle |
| COM1 | ODU 7 broches femelle |
| COM2 | ODU 7 broches femelle |
| COM3/4/USB | ODU 7 broches femelle |
| USB Host | ODU 5 broches femelle |
| IN | ODU 7 broches femelle |
| OUT | ODU 5 broches femelle |
| Ethernet | ODU 4 broches femelle |
| Antenne WiFi | SMA femelle |
Conditions environnementales | |
| Température de fonctionnement | -40°C à +65°C |
| Température de stockage | -40°C à +85°C |
| Humidité | 5% à 95% (sans condensation) |
| Indice IP | IP65 |
| Certification | RoHS, WEEE, CE, FCC |
Notes :
1 Niveau 1σ
2 C/N0 = 45 dB-Hz
3 Fonctionnalité optionnelle
4 Inclut la compensation logicielle de l'effet en dents de scie
5 Aucune information disponible (pas d'almanach, pas de position approximative)
6 Éphémérides et position approximative connues
7 Vitesse max 600 m/s
8 Dépend des paramètres utilisateur de la boucle de suivi
Réf. POLARX5
