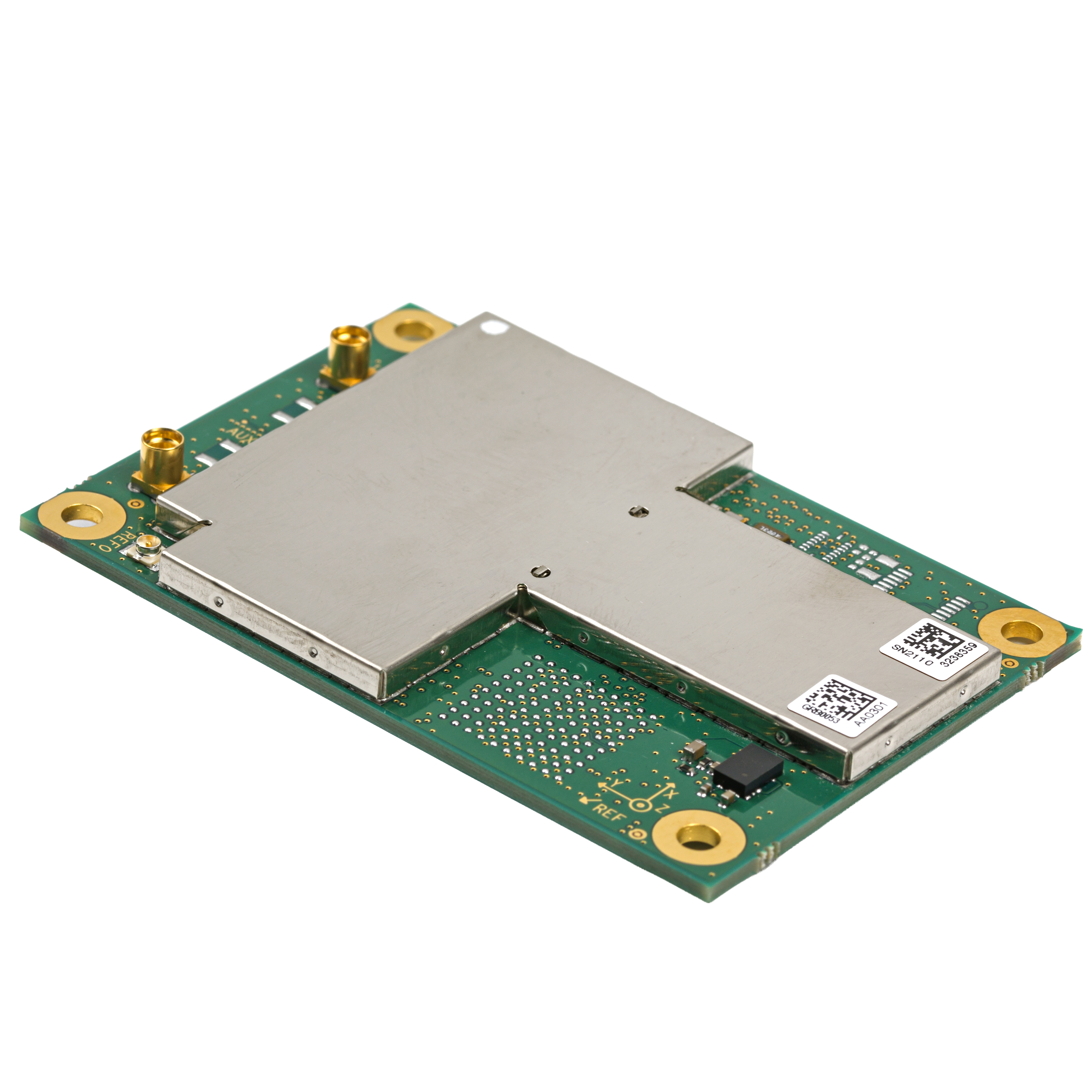

Le Septentrio AsteRx-m3 Pro+ est un récepteur GNSS OEM haute performance offrant une précision RTK centimétrique (0.6 cm). Doté de la technologie anti-brouillage AIM+, il suit toutes les constellations GNSS sur 4 fréquences avec 544 canaux.
Taux de mise à jour 100 Hz, consommation ultra-faible (750 mW), poids plume (27g). Mode dual antenna pour heading/pitch. Conforme MIL-STD-810G, -40°C à +85°C.
Le Septentrio AsteRx-m3 Pro+ est le récepteur GNSS OEM le plus performant et polyvalent de Septentrio, résultat de plus de deux décennies d'innovation. C'est un récepteur multi-fréquence multi-constellation GNSS offrant des performances de positionnement exceptionnelles avec la flexibilité d'être utilisé soit en station de base, soit en rover*. En mode dual antenna, il fournit des informations de heading & pitch ou heading & roll en plus d'un positionnement fiable et précis. Ce produit intègre également un processeur haut de gamme avec un taux de mise à jour des données de 100 Hz, un record dans l'industrie.
*Un rover est un récepteur en mouvement, tandis qu'une station de base est un récepteur statique. Un récepteur rover calcule sa position avec une précision décimétrique ou centimétrique en analysant les signaux de divers satellites GNSS et en utilisant les informations de correction provenant de récepteurs stations de base.
Le récepteur GNSS AsteRx-m3 Pro+ intègre la technologie AIM+ Advanced Interference Mitigation and Monitoring, offrant une protection embarquée contre le brouillage (jamming) et l'usurpation (spoofing) intentionnels et non intentionnels, grâce à un système sophistiqué de mécanismes d'échantillonnage et d'atténuation. Dans les dispositifs robotiques, l'électronique voisine peut produire des rayonnements RF qui interfèrent avec les signaux GNSS. AIM+ offre une protection contre ces interférences, permettant un temps de configuration plus rapide et un fonctionnement continu robuste.
L'AsteRx-m3 Pro+ offre un positionnement RTK avec la consommation électrique la plus faible de tous les appareils comparables sur le marché. Son SWaP minimal (Size, Weight and Power - Taille, Poids et Consommation) signifie un fonctionnement plus long sur une seule charge de batterie, des batteries plus petites et une meilleure efficacité sur le terrain.
Les vibrations mécaniques ou les chocs peuvent perturber le suivi satellite. LOCK+ ajuste automatiquement les paramètres du récepteur AsteRx-m3 Pro+ pour que vous ne perdiez jamais votre position.
IONO+ : l'activité ionosphérique pose des problèmes aux signaux GNSS, allant de la perte du fix RTK à la perte totale du verrouillage du signal. Ayant perfectionné nos compétences en soutenant des applications dans les zones les plus actives ionosphériquement sur Terre, le résultat est IONO+, la protection la plus avancée contre les perturbations ionosphériques des signaux GNSS sur tous les récepteurs du marché.
Le métal et les grandes structures à proximité peuvent réfléchir les signaux GNSS et produire du multipath. Le système APME+ démêle efficacement les signaux directs et réfléchis, améliorant à la fois la qualité de position et des mesures.
Le récepteur GPS/GNSS AsteRx-m3 Pro+ dispose d'interfaces, de commandes et de messages de données entièrement documentés. Le logiciel de contrôle et d'analyse de récepteur GNSS RxTools inclus permet la configuration, la surveillance, l'enregistrement et l'analyse des données du récepteur. Un SDK est fourni, permettant aux intégrateurs de créer des applications de post-traitement personnalisées professionnelles. L'AsteRx-m3 Pro+ est compatible avec sa bibliothèque SDK pour le traitement PPK (Post-Processed Kinematic) hors ligne.
Le récepteur comprend une interface utilisateur web intuitive pour faciliter l'utilisation et la surveillance, vous permettant de contrôler le récepteur depuis n'importe quel appareil mobile ou ordinateur. L'interface web utilise également des indicateurs de qualité faciles à lire, idéaux pour surveiller le fonctionnement du récepteur pendant le travail en cours.
Technologie GNSS | |
| Canaux matériels | 544 canaux matériels pour le suivi simultané de tous les signaux satellites visibles |
| GPS | L1 C/A, L1C, L2C, L2 P(Y), L5 |
| GLONASS | L1 C/A, L2 C/A, L3, L2P |
| BeiDou | B1I, B1C, B2a, B2b, B2I, B3I |
| Galileo | E1, E5a, E5b, E6 |
| QZSS | L1 C/A, L1 C/B, L2C, L5 |
| NavIC | L5 |
| SBAS | EGNOS, WAAS, GAGAN, MSAS, SDCM |
Technologies GNSS+ brevetées Septentrio | |
| AIM+ | Technologie leader de l'industrie de surveillance et d'atténuation des interférences anti-jamming et anti-spoofing |
| IONO+ | Atténuation avancée de la scintillation ionosphérique |
| APME+ | Estimateur de multi-trajets a posteriori pour l'atténuation des multi-trajets de code et de phase |
| LOCK+ | Robustesse de suivi supérieure en cas de chocs mécaniques ou vibrations importants |
| RAIM+ | Surveillance autonome de l'intégrité du récepteur |
| Support OSNMA | Oui |
Formats et protocoles | |
| Format binaire Septentrio (SBF) | Entièrement documenté avec outils d'analyse |
| NMEA 0183 | v3.01, v4.0 |
| RTCM | v2.x, v3.x (messages MSM inclus) |
| CMR | v2.0 et CMR+ (CMR+ entrée uniquement) |
Connectivité et interfaces | |
| Ports série | 4 ports série haute vitesse (LVTTL) |
| Port USB | 1 port USB device (communication TCP/IP avec 2 ports série supplémentaires) |
| Ethernet | Port Ethernet (TCP/IP, UDP, LAN 10/100 Mbps) |
| Sortie xPPS | Jusqu'à 100 Hz |
| Marqueurs d'événement | 2 marqueurs d'événement |
| Autres sorties | Sorties pour piloter des LED externes, sortie à usage général |
| NTRIP | Serveur, client, caster |
| FTP | Serveur FTP, FTP push, SFTP |
Composants de support | |
| Interface Web UI | Contrôle complet et fonctionnalités de monitoring |
| RxTools | Suite d'outils GUI complète et intuitive pour le contrôle du récepteur, le monitoring, l'analyse et la conversion de données |
| SDK de communication | Disponible pour Windows et Linux |
Performance RTK1,2,3 | |
| Précision horizontale | 0.6 cm + 0.5 ppm |
| Précision verticale | 1 cm + 1 ppm |
| Temps d'initialisation | 7 s |
Précision d'attitude GNSS1,2 | ||
| Séparation antennes | Cap (Heading) | Tangage/Roulis (Pitch/Roll) |
| 1 m | 0.15° | 0.25° |
| 5 m | 0.03° | 0.05° |
Précision des autres modes de positionnement1,2 | |
| Autonome | 1.2 m (H) / 1.9 m (V) |
| SBAS | 0.6 m (H) / 0.8 m (V) |
| DGNSS | 0.4 m (H) / 0.7 m (V) |
Autres performances | |
| Précision de vitesse1,2 | 0.03 m/s |
| Taux de mise à jour maximum | Position : 100 Hz / Mesures : 100 Hz |
| Latence4 | < 10 ms |
Précision temporelle | |
| Sortie xPPS5 | 5 ns |
| Précision d'événement | < 20 ns |
Temps jusqu'au premier fix | |
| Démarrage à froid6 | < 45 s |
| Démarrage à chaud7 | < 20 s |
| Réacquisition (moyenne) | 1 s |
Performance de suivi (seuil C/N0) | |
| Suivi | 20 dB-Hz |
| Acquisition | 33 dB-Hz |
Spécifications physiques | |
| Dimensions | 47.5 x 70 x 9.32 mm / 1.87 x 2.75 x 0.36 in |
| Poids | 27 g / 0.952 oz |
Caractéristiques électriques | |
| Tension d'entrée | 3.3 VDC ± 5% |
| Consommation électrique | GPS L1/L2 : 750 mW GPS/GLO L1/L2 : 800 mW Tous signaux, toutes constellations GNSS : 1000 mW |
| Connecteurs antenne8 | 2 x MMCX |
| Tension d'alimentation antenne | 3-5.5 VDC |
| Courant antenne maximum | 150 mA |
| Plage de gain d'antenne | 15-45 dB |
| Connecteurs E/S9 | Connecteur Hirose DF40 30 broches Connecteur Hirose DF40 60 broches pour connectivité étendue |
Conditions environnementales | |
| Température de fonctionnement | -40° C à +85° C / -40° F à +185° F |
| Température de stockage | -55° C à +85° C / -67° F à +185° F |
| Humidité | 5% à 95% (sans condensation) |
| Vibration | MIL-STD-810G |
| Certification | RoHS, WEEE, CE, FCC |
Notes :
1 Conditions de ciel dégagé
2 Niveau RMS
3 Ligne de base < 40 km
4 99.9%
5 Inclut la compensation logicielle de l'effet en dents de scie
6 Aucune information disponible (pas d'almanach, pas de position approximative)
7 Éphémérides et position approximative connues
8 Second connecteur pour configuration cap (heading)
9 Rétrocompatible avec AsteRx-m pour remplacement facile
Réf. ASTERX-M3-PRO-PLUS
