Antennes Harxon Anti-Jamming GNSS

Les antennes Anti-Jamming Harxon protègent les systèmes GNSS contre les interférences RF, le brouillage (jamming) et le spoofing intentionnels ou non. La gamme couvre des solutions multi-éléments à formation de faisceaux (CRPA) pour neutraliser plusieurs sources de brouillage simultanées (JM004, JM008), ainsi que des antennes Helix et OEM à forte immunité aux interférences (JH001, JH002, JH003) idéales en environnement électromagnétique complexe. Applications : maritime, véhicules terrestres, systèmes aériens sans pilote (UAS).

Note : produits destinés à un usage civil uniquement.

Prix sur demande.

ANTI-JAMMING GNSS ANTENNAS - Tableau comparatif
Référence	Caractéristiques	Dimensions (mm)	Poids (g)	Photo

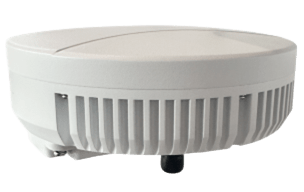

JM004	Réseau anti-jamming 6 éléments B1/L1/E1 + élément GNSS full-band central GPS L1/L2/L5 - GLONASS L1/L2/L3 BDS B1/B2/B3 - GALILEO E1/E5/E6 6 sources de brouillage - Burnout ≥ 10W - IP67	Ф178*H56	≤ 2000

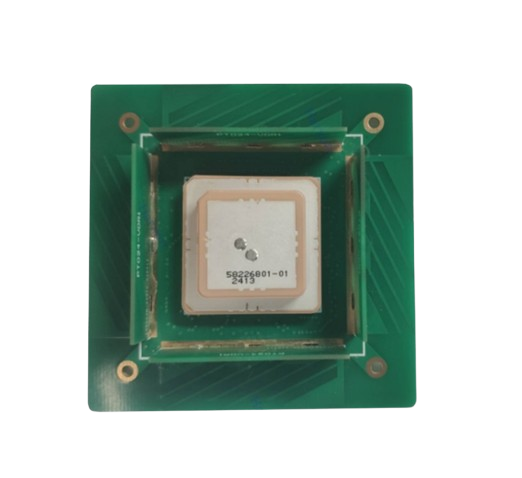

JH002	Antenne OEM dual-fréquence avec immunité aux interférences GPS L1/L2 - BDS B1 Suppression polarisations V/H - Filtres pré-multiples Burnout ≥ 10W	L80*W80*H16.6	≤ 75

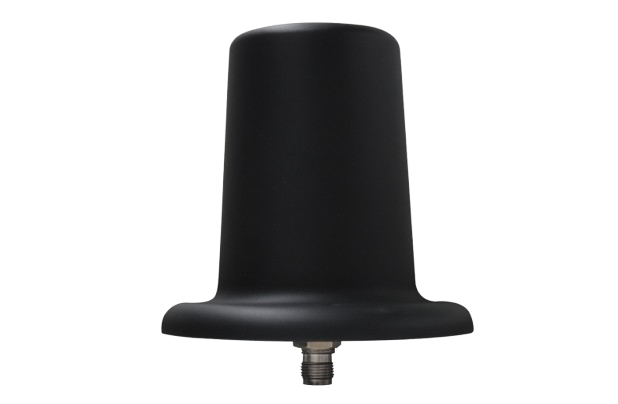

JH003	Antenne Helix full-frequency avec beamforming anti-interférence GPS/QZSS L1/L2/L5 - GLONASS G1/G2 BDS B1/B2 - GALILEO E1/E5 - L-Band 1540M Burnout ≥ 10W - IP67	Ф109*H134	≤ 250
JH001	Antenne Helix dual-fréquence avec beamforming anti-interférence GPS L1/L2 Précision statique millimétrique - Phase Center Error ≤ 4mm Burnout ≥ 10W - IP67	Ф101.1*H97	≤ 200
JM008	Réseau anti-jamming 4 éléments B1/L1 + récepteur embarqué GPS L1 - BDS B1 3 sources de brouillage - Sortie NMEA 0183 / Binary - IP65 Solution ultra-compacte tout-en-un	65*65*22	≤ 130

ANTI-JAMMING ANTENNA	JM004	JH002	JH003	JH001	JM008
Type	CRPA 6 éléments + GNSS full-band	OEM patch dual-band	Helix full-band	Helix dual-band	CRPA 4 éléments + récepteur embarqué
Signaux GNSS	GPS L1/L2/L5 GLONASS L1/L2/L3 BDS B1/B2/B3 GALILEO E1/E5/E6	GPS L1/L2 BDS B1	GPS/QZSS L1/L2/L5 GLONASS G1/G2 BDS B1/B2 GALILEO E1/E5 L-band 1540M	GPS L1/L2	GPS L1 BDS B1
Peak Gain	4 dBic	3.5 dBic @ B1/L1 2.5 dBic @ L2	4 dBic @ 1164-1254 MHz 2.5 dBic @ 1559-1606 MHz	2.5 dBic
LNA Gain	Anti-Jam : 20 ± 1 dB GNSS : 40 ± 2 dB	35 ± 2 dB	35 ± 2 dB	35 ± 2 dB
VSWR	≤ 2.0	≤ 1.5	≤ 2	≤ 2
Impédance	50Ω	50Ω	50Ω	50Ω
Polarisation	Centrale : RHCP Périphériques : Linéaire	RHCP	RHCP	RHCP
Axial Ratio		≤ 3 dB	≤ 3 dB	≤ 3 dB
Out-of-Band Rejection	@50M : ≥ 40 dB @1509 / 1629 MHz	85 dB @ 50 MHz	Lower : ≥ 85 dB Upper : 35 - 85 dB	≥ 85 dB @1167 / 1297 / 1520 / 1625 MHz
Noise Figure	≤ 2 dB	L1 : ≤ 2.0 dB L2 : ≤ 2.5 dB	≤ 2.5 dB	L1 : ≤ 2.0 dB L2 : ≤ 2.5 dB
Burnout Resistance	≥ 10 W	≥ 10 W	≥ 10 W	≥ 10 W
Group Delay		≤ 10 ns	≤ 10 ns	≤ 10 ns
Phase Center Error		≤ 3 mm	≤ 4 mm	≤ 4 mm
Coverage Angle		Az : 0-360° Elev : 0-90°	Az : 0-360° Elev : 0-90°	Az : 0-360° Elev : 0-90°
Sources de brouillage	6				3
Suppression d'interf.	1 src : ≥ 105 dB 3 src : ≥ 95 dB 6 src : ≥ 85 dB				1 src : ≥ 90 dB 3 src : ≥ 80 dB
Localization Rate	100%	100%	100%	100%
Précision Position (95%)		Statique mm	Statique mm	Statique mm	H : ≤ 4 m V : ≤ 6 m
Précision Vitesse (95%)					H/V : ≤ 0.15 m/s
Précision Timing (95%)					≤ 50 ns
Time to First Fix					Cold : ≤ 40 s Hot : ≤ 5 s Reacq. : ≤ 3 s
Sensibilité					Acquisition : ≤ -141 dBm Tracking : ≤ -155 dBm
Performances dynamiques					Low : ≤ 515 m/s / ≤ 4g Medium : ≤ 1500 m/s / ≤ 30g
Protocoles données					Binary - NMEA 0183 1/2/5/10/20 Hz LVTTL max 460 800 bps 1PPS output
Tension	DC 9 - 40 V	5 - 12 V	5 - 12 V	5 - 12 V	DC 9 - 36 V
Courant	< 120 mA / canal	≤ 150 mA	≤ 150 mA	≤ 150 mA
Consommation	< 15 W				≤ 9 W
Connecteur	RF : TNC-K Power : ZLN.2F.316.-CLL-2B	SMA Male	TNC-K	TNC-K	Power / Data : J30J-9ZKP
Mounting	Screws Mount 5/8" - 11 Pole Mount	M2.5 Screws	4 x M3 Screws (upward/downward)	4 x M3 Screws	4 x M4 Screws
Dimensions	Ф178 × H56 mm	L80 × W80 × H16.6 mm	Ф109 × H134 mm	Ф101.1 × H97 mm	65 × 65 × 22 mm
Poids	≤ 2 kg (avec bracket)	≤ 75 g	≤ 250 g	≤ 200 g	≤ 130 g
Matériau	Plastique renforcé Base alu - Anti-corrosion		Radome PC Base aluminium	Radome PC Base aluminium
Couleur	Grey-White		Black	Black	Grey-White
Température op.	-40 / +70 °C	-40 / +70 °C	-40 / +70 °C	-40 / +70 °C	-40 / +70 °C
Storage Temp.	-45 / +85 °C	-45 / +85 °C	-45 / +85 °C	-45 / +85 °C	-45 / +70 °C
Étanchéité	IP67		IP67	IP67	IP65
Conformité	RoHS Industrial Grade	RoHS Industrial Grade	FCC, CE, RoHS Industrial Grade	FCC, CE, RoHS Industrial Grade	RoHS Industrial Grade
Applications	Maritime Véhicules - UAS	UAV / Aviation Maritime / Véhicules Équipements au sol	UAV / Aviation Maritime / Véhicules	UAV / Aviation Maritime / Véhicules	Maritime Véhicules - UAS
