Antennes Harxon Helix

Les antennes Helix et D-Helix Harxon sont des antennes hélicoïdales GNSS au design ultra-compact et léger, idéales pour l'intégration embarquée. Multi-constellations (GPS, GLONASS, Galileo, BeiDou, QZSS, IRNSS, SBAS, L-Band), elles offrent une excellente performance en réception RHCP avec une faible variation de centre de phase. Elles sont parfaitement adaptées aux drones (UAV/UAS), à la robotique mobile, à la cartographie portable et aux applications IoT de précision.

Prix sur demande.

HELIX / D-HELIX ANTENNAS - Tableau comparatif
Référence	Fréquences	Dimensions (mm)	Poids (g)	Photo
HX-HR101A D-Helix	GPS L1 - GLONASS L1 - BDS B1 GALILEO E1 - QZSS L1 - SBAS L1 - L-Band	Ф14.9 × 38.5	11 g

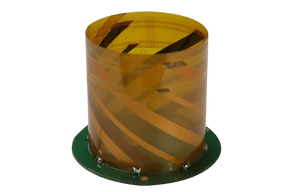

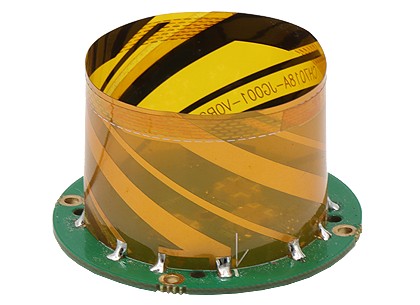

HX-HE401A D-Helix	GPS L1/L2/L5 - GLONASS L1/L2/L3 BDS B1I/B2I/B3I/B1C/B2a/B2b - GALILEO E1/E5a/E5b/E6 QZSS L1/L2/L5/L6 - L-Band	Ф45 × 39.8	≤ 10 g

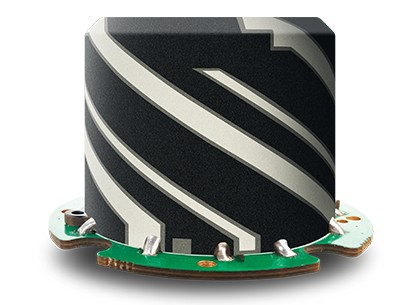

HX-CUX038A D-Helix + 4G	GPS L1/L2/L5 - GLONASS L1/L2/L3 BDS B1/B2/B3 - GALILEO E1/E5a/E5b/E6 - L-Band 4G 860-960 MHz / 1710-2690 MHz	Ф44 × 73.9	< 15 g

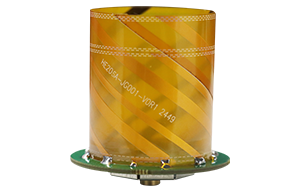

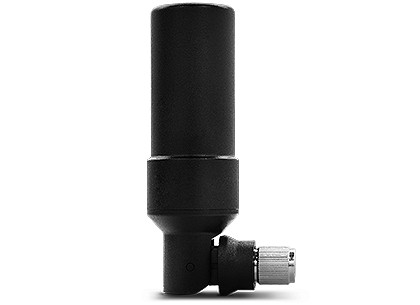

HX-HE205A Helix	GPS L1/L2 - GLONASS L1/L2/L3 BDS B1I/B2I - GALILEO E1/E5a/E5b QZSS L1/L2 - L-Band	Ф38.7 × 39.4	≤ 20 g

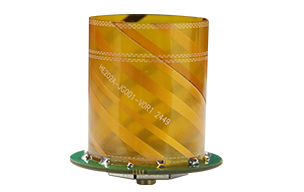

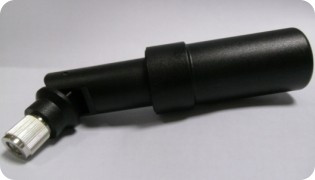

HX-HE202A Helix	GPS L1/L5 - GLONASS L1/L3 BDS B1I/B1C/B2a - GALILEO E1/E5a/E5b - L-Band	Ф38.7 × 41.8	≤ 8 g

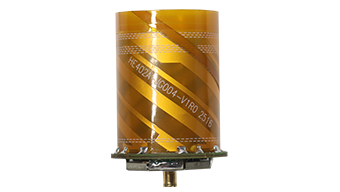

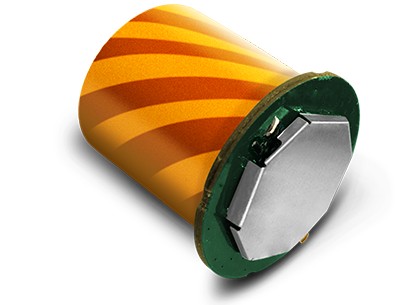

HX-HE402A Helix	GPS L1/L2/L5 - GLONASS L1/L2/L3 BDS B1/B2/B3 - GALILEO E1/E5a/E5b/E6 QZSS L1/L2/L5/L6 - IRNSS L5 - SBAS L1/L5 - L-Band	Ф28.5 × 34	≤ 8 g

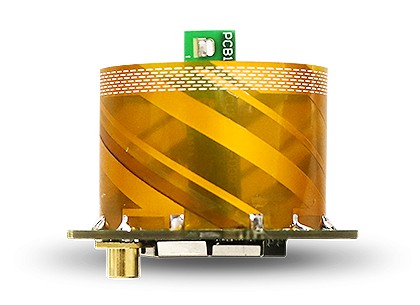

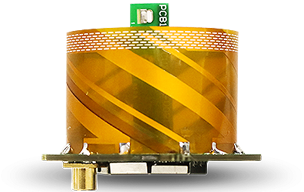

HX-CUX005A D-Helix + WiFi/BT	GPS L1/L2/L5 - GLONASS L1/L2 - GALILEO E1/E5a/E5b BDS B1/B2/B3 - QZSS L1/L2/L5/L6 - IRNSS L5 SBAS L1/L5 - L-Band - WiFi/BT 2.4/5.8 GHz	Ф44 × 37	≤ 10 g

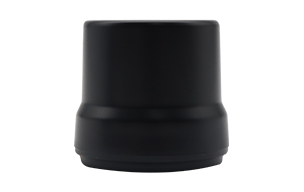

HX-CUX618A D-Helix + WiFi/BT	GPS L1/L2/L5 - GLONASS L1/L2/L3 BDS B1/B2/B3 - GALILEO E1/E5a/E5b/E6 L-Band - WiFi/BT 2.4/5.8 GHz	Ф43.6 × 40.8	≤ 30 g

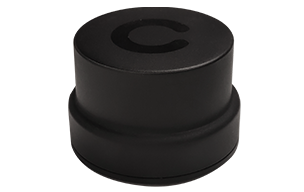

HX-CUX615A Helix	GPS L1/L2/L5 - GLONASS L1/L2/L3 BDS B1/B2/B3 - GALILEO E1/E5a/E5b/E6 QZSS L1/L2/L5/L6 - IRNSS L5 - SBAS L1/L5 - L-Band	Ф50 × 33	43 g

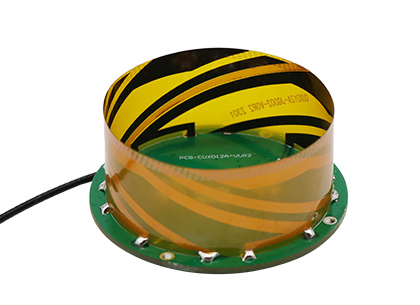

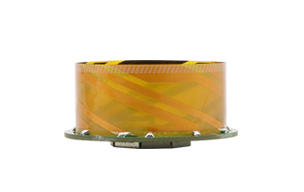

HX-CUX012A D-Helix	GPS L1/L2/L5 - GLONASS L1/L2/L3 BDS B1/B2/B3 - GALILEO E1/E5a/E5b/E6 QZSS L1/L2/L5/L6 - IRNSS L5 - SBAS L1/L5 - L-Band	Ф46 × 21.9	8 g

HELIX / D-HELIX	HX-HR101A	HX-HE401A	HX-CUX038A	HX-HE205A	HX-HE202A
GPS	L1	L1/L2/L5	L1/L2/L5	L1/L2	L1/L5
GLONASS	L1	L1/L2/L3	L1/L2/L3	L1/L2/L3	L1/L3
BDS	B1	B1I/B2I/B3I B1C/B2a/B2b	B1/B2/B3	B1I/B2I	B1I/B1C/B2a
GALILEO	E1	E1/E5a/E5b/E6	E1/E5a/E5b/E6	E1/E5a/E5b	E1/E5a/E5b
QZSS	L1	L1/L2/L5/L6		L1/L2
IRNSS
SBAS	L1
L-Band	✓	✓	✓	✓	✓
4G / WiFi-BT			4G
Polarisation	RHCP	RHCP	RHCP	RHCP	RHCP
Azimuth Coverage	360°		360°	360°	360°
Peak Gain	0.5 dBi	2.8 dBi	2.5 dBi	≥ 2.7 dBi	2.5 dBi
LNA Gain	28±2 dB	28±2 dB	33±2 dB	33±2 dB	33±2 dB
Noise Figure	0.8 dB	≤ 1.5 dB	≤ 1.5 dB	≤ 1.5 dB	≤ 1.3 dB
Passband Ripple	±2 dB			±2 dB	±2 dB
VSWR	≤ 1.5	≤ 1.5	≤ 2.0	≤ 1.5	≤ 1.8
Impédance	50Ω	50Ω	50Ω	50Ω	50Ω
Axial Ratio	1 dB (typ.)	≤ 3 dB	1 dB (typ.)	≤ 0.5 dB	≤ 1.0 dB
Alimentation	+3.3 à +12 VDC	+3.3 à +12 VDC	+3.3 à +12 VDC	+3.3 à +12 VDC	+3.3 à +12 VDC
	≤ 20 mA	≤ 30 mA	≤ 30 mA	≤ 35 mA	≤ 25 mA
Dimensions	Ф14.9 × 38.5 mm	Ф45 × 39.8 mm	Ф44 × 73.9 mm	Ф38.7 × 39.4 mm	Ф38.7 × 41.8 mm
Poids	11 g	≤ 10 g	< 15 g	≤ 20 g	≤ 8 g
Connecteur	SMA-J	IPEX I	IPEX I	MCX Femelle	MCX-K
Mounting	Customized	3 x M1.8	4 x M2	Customer design	Customer design
IP Rating	-	-	-	-	-
Température op.	-40°C à +70°C	-40°C à +85°C	-40°C à +70°C	-40°C à +70°C	-40°C à +70°C
Température stock.	-40°C à +80°C	-55°C à +85°C	-40°C à +85°C	-40°C à +85°C	-40°C à +85°C
Humidité	95% sans condensation	95% sans condensation		95% sans condensation	95% sans condensation
Conformité	-	-	-	-	-

HELIX / D-HELIX	HX-HE402A	HX-CUX005A	HX-CUX618A	HX-CUX615A	HX-CUX012A
GPS	L1/L2/L5	L1/L2/L5	L1/L2/L5	L1/L2/L5	L1/L2/L5
GLONASS	L1/L2/L3	L1/L2	L1/L2/L3	L1/L2/L3	L1/L2/L3
BDS	B1/B2/B3	B1/B2/B3	B1/B2/B3	B1/B2/B3	B1/B2/B3
GALILEO	E1/E5a/E5b/E6	E1/E5a/E5b	E1/E5a/E5b/E6	E1/E5a/E5b/E6	E1/E5a/E5b/E6
QZSS	L1/L2/L5/L6	L1/L2/L5/L6		L1/L2/L5/L6	L1/L2/L5/L6
IRNSS	L5	L5		L5	L5
SBAS	L1/L5	L1/L5		L1/L5	L1/L5
L-Band	✓	✓	✓	✓	✓
4G / WiFi-BT		WiFi/BT 2.4/5.8 GHz	WiFi/BT 2.4/5.8 GHz
Polarisation	RHCP	RHCP	RHCP	RHCP	RHCP
Azimuth Coverage	360°	360°	360°	360°
Peak Gain	2.5 dBi	2.5 dBi	2.8 dBi	3.3 dBi	3.3 dBi
LNA Gain	33±2 dB	33±2 dB	33 dB (typ.)	33±2 dB	33±2 dB
Noise Figure	≤ 1.5 dB	≤ 2 dB	≤ 2 dB	≤ 2 dB	≤ 2 dB
Passband Ripple	±2 dB	±2 dB	±2 dB	±2 dB
VSWR	≤ 2.0	≤ 2.0	≤ 2.0	≤ 2.0	≤ 2.0
Impédance	50Ω	50Ω	50Ω	50Ω	50Ω
Axial Ratio	≤ 1 dB	≤ 3 dB	≤ 3 dB	≤ 3 dB	≤ 3 dB
Alimentation	+3.3 à +12 VDC	+3.3 à +5 VDC	+3.3 à +12 VDC	+3.3 à +12 VDC	+3.3 à +12 VDC
	≤ 25 mA	≤ 55 mA	≤ 55 mA	≤ 35 mA	≤ 40 mA
Dimensions	Ф28.5 × 34 mm	Ф44 × 37 mm	Ф43.6 × 40.8 mm	Ф50 × 33 mm	Ф46 × 21.9 mm
Poids	≤ 8 g	≤ 10 g	≤ 30 g	43 g	8 g
Connecteur	MCX-J	MCX-50KE	IPEX I	SMA Mâle	IPEX I
Mounting	Customer design	Customizable	3 x NO.3-48UNC	3 x M2.5	3 x M1.6
IP Rating	-	-	-	-	-
Température op.	-40°C à +70°C	-40°C à +70°C	-40°C à +70°C	-40°C à +70°C	-40°C à +70°C
Température stock.	-40°C à +85°C	-55°C à +70°C	-55°C à +70°C	-55°C à +70°C	-55°C à +70°C
Humidité	95% sans condensation	95% sans condensation	95% sans condensation	95% sans condensation	95% sans condensation
Conformité	-	-	-	-	FCC, CE, RoHS, REACH
