Antennes Harxon
Timing |
|
 |

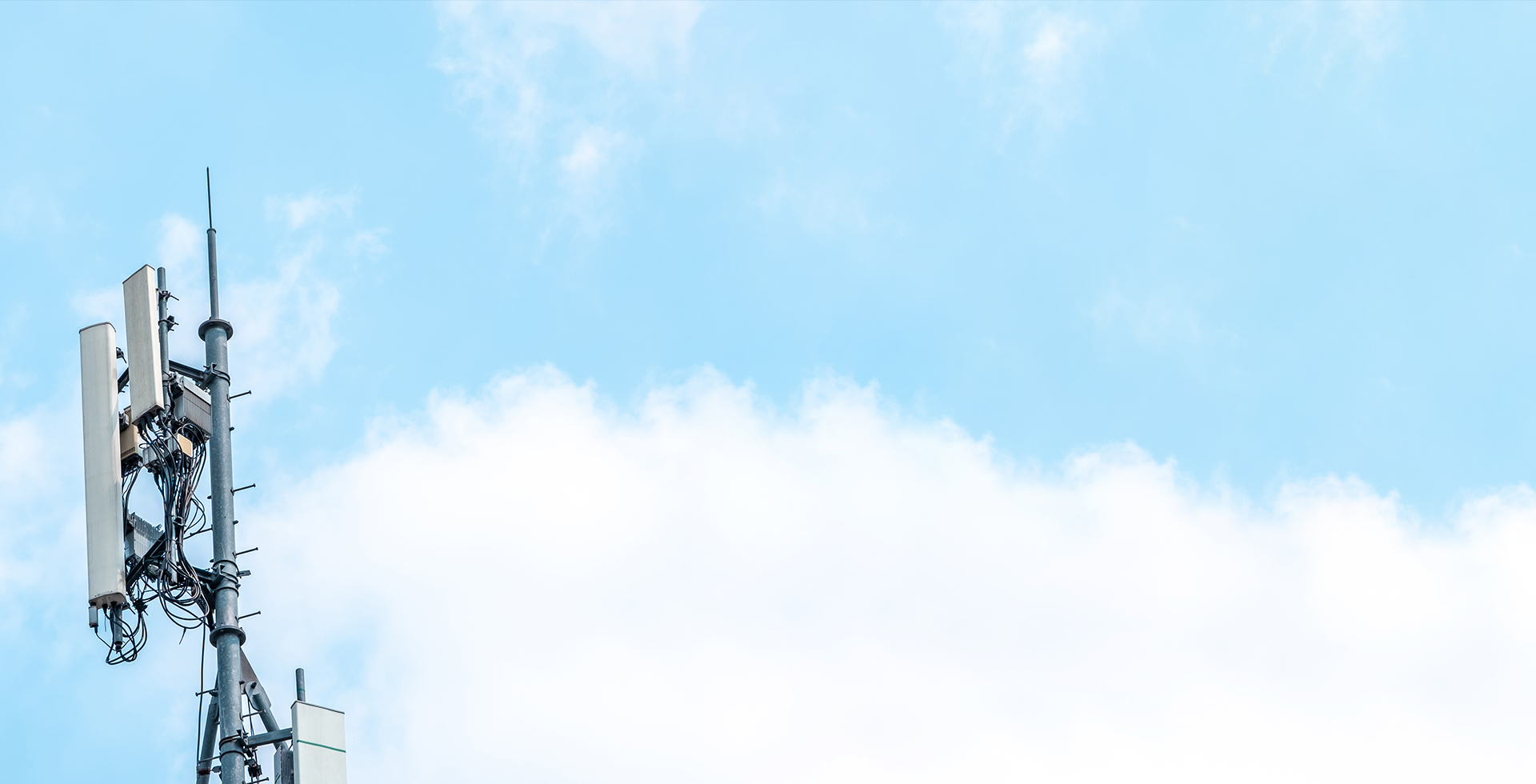

Les antennes Timing Harxon sont conçues pour les applications de synchronisation temporelle de précision : datacenters, télécoms, stations de base, infrastructures critiques et réseaux financiers. Multi-constellations GNSS (GPS, GLONASS, Galileo, BeiDou), elles offrent un faible group delay, un excellent rapport signal/bruit et une robustesse environnementale (IP67/IP69K) adaptée aux installations extérieures permanentes.
Prix sur demande.
| TIMING GNSS |
HX-TR401A |

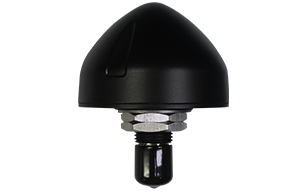

HX-TR201A |

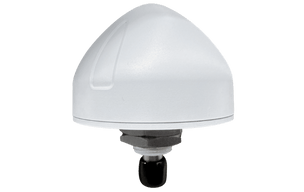

HX-CT3602A |
| |
 |
 |
 |
| GPS |
L1/L2/L5 |
L1/L2 |
L1 |
| GLONASS |
L1/L2/L3 |
L1/L2 |
L1 |
| BDS |
B1/B2/B3 |
B1I/B1C/B2I |
B1I/B1C |
| GALILEO |
E1/E5a/E5b/E6 |
E1 |
E1 |
| QZSS |
L1/L2/L5/L6 |
|
L1 |
| IRNSS |
L5 |
|
|
| SBAS |
L1/L5 |
|
|
| L-Band |
✓ |
|
|
| Polarisation |
RHCP |
RHCP |
RHCP |
| Impédance |
50Ω |
50Ω |
50Ω |
| Axial Ratio |
≤ 3 dB |
≤ 3 dB |
≤ 3 dB |
| Gain Zenith |
4.0 dBic |
4.0 dBic |
> 3 dBic |
| LNA Gain |
28±2 dB |
37±3 dB |
28±3 dB |
| Noise Figure |
≤ 2 dB |
≤ 2 dB |
≤ 3.5 dB |
| VSWR |
≤ 2.0 |
≤ 2.0 |
≤ 2.0 |
| Group Delay |
≤ 5 ns |
≤ 5 ns |
- |
| Phase Centre |
±2 mm |
±2 mm |
- |
| Alimentation |
+3.3 à +12 VDC |
+3.3 à +12 VDC |
+2.7 à +9 VDC |
| ≤ 18 mA |
≤ 45 mA |
9±3 mA |
| Dimensions |
Ф69 × 48.5 mm |
Ф69 × 48.5 mm |
Ф60 × 54 mm |
| Poids |
≤ 260 g |
≤ 260 g |
≤ 85 g |
| Connecteur |
TNC-K |
N-K |
TNC Female |
| Montage |
Through-hole
écrou M18 |
Through-hole
écrou M18 |
Vis |
| Température op. |
-55°C à +85°C |
-55°C à +85°C |
-60°C à +85°C |
| Température stock. |
-55°C à +85°C |
-55°C à +85°C |
-60°C à +85°C |
| Humidité |
95% sans condensation |
95% sans condensation |
- |
| IP Rating |
IP69K / IP67 |
IP69K / IP67 |
IP67 |
| Conformité |
MIL-STD-810D/G
Salt Fog 96H |
MIL-STD-810D/G
Salt Fog 96H |
- |
