Antennes Harxon
OEM |
|
 |
Prix sur demande.
Les antennes OEM GNSS Harxon sont des modules embarqués compacts conçus pour l'intégration dans des équipements tiers (récepteurs GNSS, drones, robots agricoles, machines autonomes, IoT industriel). Multi-constellations (GPS, GLONASS, Galileo, BeiDou, QZSS, IRNSS, SBAS) avec support L-Band pour services de correction, elles offrent un excellent rapport performance/encombrement avec différents formats (céramique patch, plat, rond) selon les contraintes mécaniques de l'application.
Tableau comparatif - Multi-bandes & Full Band
| OEM GNSS |

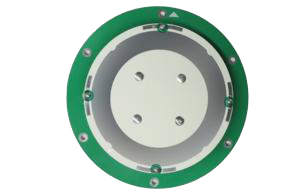

HX-SE406A |

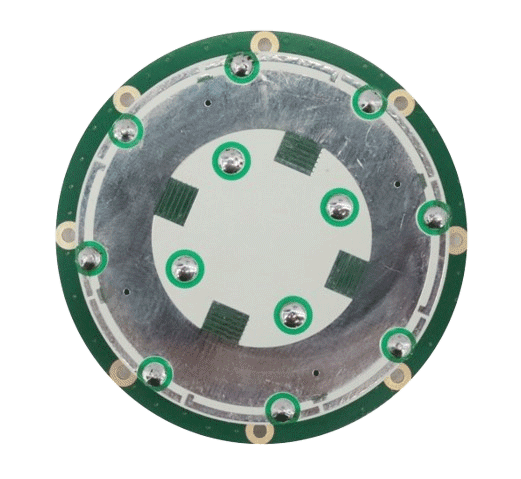

HX-SE401A |
HX-SE403A |

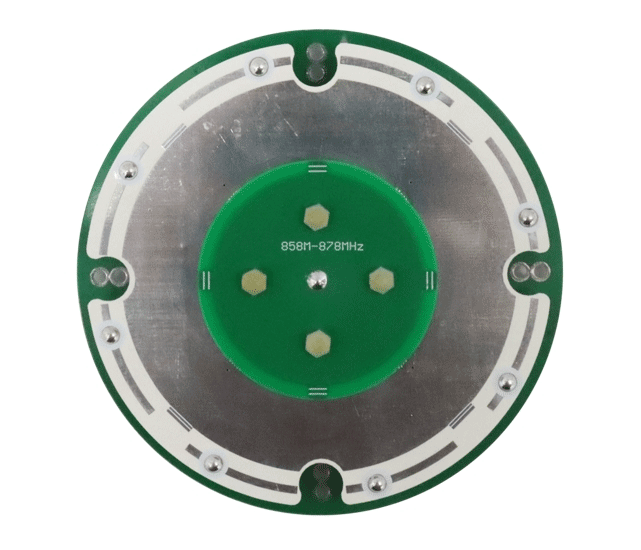

HX-SE402A |

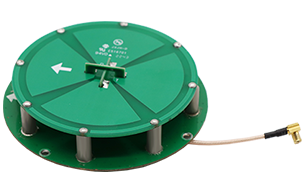

HX-CSX231A
(Full Band) |

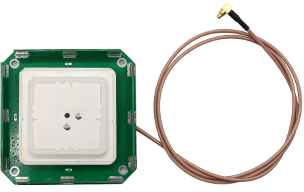

HX-CUX014A
(Full Band) |

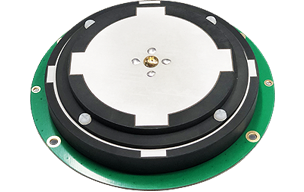

HX-CSX078A |

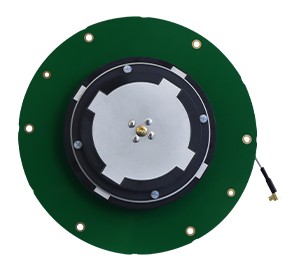

HX-CSX048A |
| |
 |
 |
 |
 |
 |
 |
 |
 |
| GPS |
L1/L2/L5 |
L1/L2/L5 |
L1/L2/L5 |
L1/L2/L5 |
L1/L2/L5 |
L1/L2/L5 |
L1/L2/L5 |
L1/L2/L5 |
| GLONASS |
L1/L2/L3 |
L1/L2/L3 |
L1/L2/L3 |
L1/L2/L3 |
L1/L2/L3 |
L1/L2/L3 |
L1/L2/L3 |
L1/L2/L3 |
| BDS |
B1/B2/B3 |
B1I/B2I/B3I
B1C/B2a/B2b |
B1I/B2I/B3I
B1C/B2a/B2b |
B1I/B2I/B3I
B1C/B2a/B2b |
B1I/B2I/B3I
B1C/B2a/B2b |
B1/B2/B3 |
B1/B2/B3 |
B1/B2/B3 |
| GALILEO |
E1/E5a/E5b/E6 |
E1/E5a/E5b/E6 |
E1/E5a/E5b/E6 |
E1/E5a/E5b/E6 |
E1/E5a/E5b/E6 |
E1/E5a/E5b/E6 |
E1/E5a/E5b/E6 |
E1/E5a/E5b/E6 |
| QZSS |
L1/L2/L5/L6 |
L1/L2/L5/L6 |
L1/L2/L5/L6 |
L1/L2/L5/L6 |
L1/L2/L5/L6 |
L1/L2/L5/L6 |
L1/L2/L5/L6 |
L1/L2/L5/L6 |
| IRNSS |
L5 |
L5 |
L5 |
L5 |
L5 |
L5 |
L5 |
L5 |
| SBAS |
L1/L5 |
L1/L5 |
L1/L5 |
L1/L5 |
|
L1/L5 |
L1/L5 |
L1/L5 |
| L-Band |
|
✓ |
|
|
|
✓ |
✓ |
✓ |
| Radio |
- |
- |
902-928 MHz |
858-878 MHz |
- |
- |
- |
- |
| Polarisation |
RHCP |
RHCP |
RHCP / VP |
RHCP / VP |
RHCP |
RHCP |
RHCP |
RHCP |
| Peak Gain |
5.0 dBi |
4.0 dBi |
5 dBi (GNSS)
0.5 dBi (915M) |
5 dBi (GNSS)
0.5 dBi (868M) |
4.5 dBi |
GNSS : 4 dBi
L-Band : 3 dBi |
5.5 dBi |
5.5 dBi |
| LNA Gain |
L1/L2: 30±2dB |
25±2 dB |
L1: 40±2dB
L2: 38±2dB |
L1: 40±2dB
L2: 38±2dB |
L1: 28±2dB
L2: 30±2dB |
33±2 dB |
40±2 dB |
40±2 dB |
| Noise Figure |
≤ 1.8 dB |
≤ 2 dB |
≤ 2 dB |
≤ 2 dB |
≤ 2 dB |
≤ 2 dB |
≤ 2 dB |
≤ 2 dB |
| VSWR |
≤ 1.9 |
≤ 2.0 |
≤ 2.0 |
≤ 2.0 |
≤ 2.0 |
≤ 2.0 |
≤ 2.0 |
≤ 2.0 |
| Axial Ratio |
≤ 3 dB |
≤ 3 dB |
≤ 3 dB |
≤ 3 dB |
≤ 3 dB |
≤ 3 dB |
≤ 3 dB |
≤ 3 dB |
| Group Delay |
≤ 5 ns |
≤ 5 ns |
≤ 5 ns |
≤ 5 ns |
≤ 5 ns |
≤ 5 ns |
≤ 5 ns |
≤ 5 ns |
| Impédance |
50Ω |
50Ω |
50Ω |
50Ω |
50Ω |
50Ω |
50Ω |
50Ω |
| Alimentation |
+3.3 à +12 VDC |
+3.3 à +16 VDC |
+3.3 à +12 VDC |
+3.3 à +12 VDC |
+3.3 à +12 VDC |
+3 à +12 VDC |
+3.3 à +12 VDC |
+3.3 à +12 VDC |
| ≤ 27 mA |
≤ 45 mA |
≤ 45 mA |
≤ 45 mA |
≤ 45 mA |
≤ 50 mA |
≤ 45 mA |
≤ 45 mA |
| Dimensions |
Ф120 × 15.8 mm |
Ф82 × 18.5 mm |
Ф122 × 23.8 mm |
Ф122 × 23.8 mm |
Ф90 × 21.8 mm |
64 × 64 × 13.4 mm |
Ф111 × 24.5 mm |
Ф152 × 25 mm |
| Poids |
≤ 75 g |
≤ 75 g |
- |
- |
- |
≤ 90 g |
≤ 220 g |
≤ 220 g |
| Connecteur |
MMCX-JW |
MCX-C-JW |
GNSS: MMCX-C-JW1.5
Radio: IPEX I |
GNSS: MMCX-C-JW1.5
Radio: IPEX I |
SMA-J |
MMCX-JW |
MCX-C-JW1.5 |
MCX-C-JW1.5 |
| Température op. |
-40°C à +85°C |
-40°C à +85°C |
-40°C à +85°C |
-40°C à +85°C |
-40°C à +85°C |
-40°C à +85°C |
-40°C à +85°C |
-40°C à +85°C |
| Température stock. |
-55°C à +85°C |
-55°C à +85°C |
-55°C à +85°C |
-55°C à +85°C |
-55°C à +85°C |
-55°C à +85°C |
-55°C à +85°C |
-55°C à +85°C |
| Humidité |
95% sans cond. |
95% sans cond. |
95% sans cond. |
95% sans cond. |
95% sans cond. |
95% sans cond. |
95% sans cond. |
95% sans cond. |
Tableau comparatif - Variantes simple/double bande & compactes
| OEM GNSS |
HX-CSX231A
(L1+L2) |
HX-CSX231A
(L1+L5) |
HX-CUX014A
(L1+L2) |
HX-CUX014A
(L1+L5) |

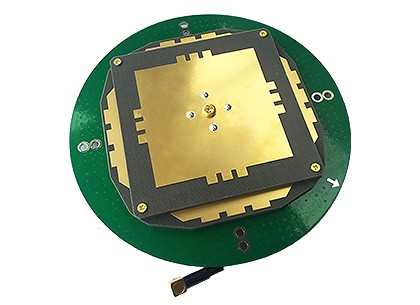

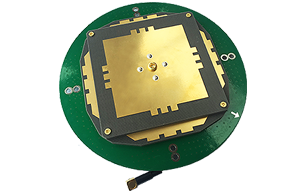

HX-CS7017A |

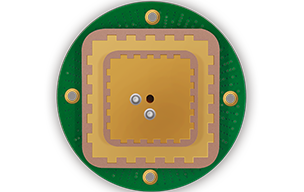

HX-CUX003A |

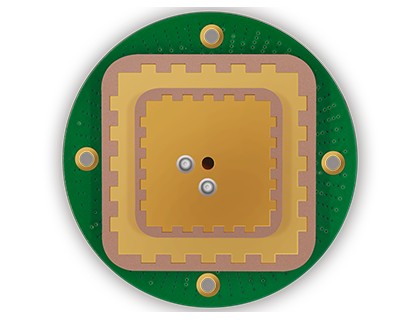

HX-CU7001A |

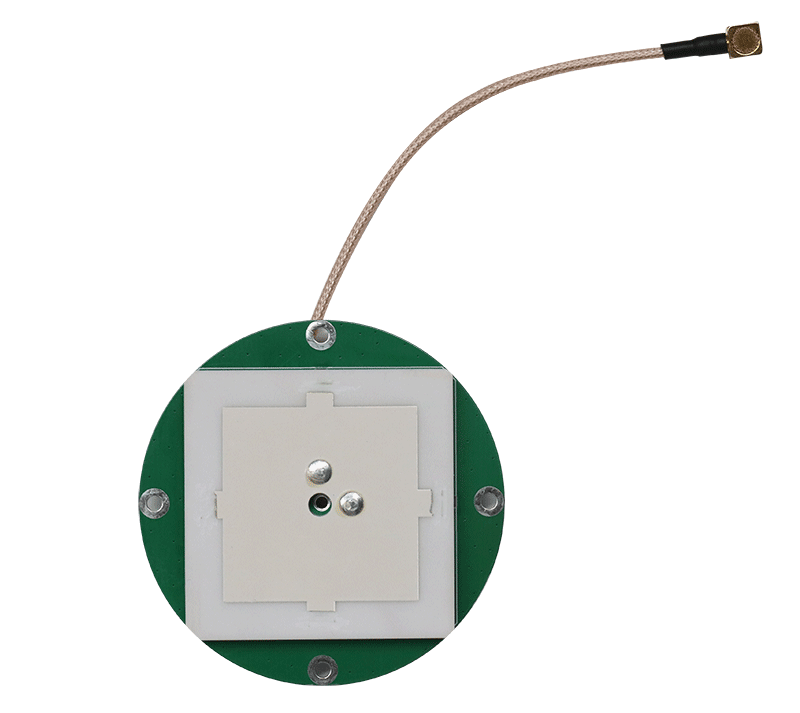

HX-CE101A |
| |
 |
 |
 |
 |
 |
 |
 |
 |
| GPS |
L1/L2 |
L1/L5 |
L1/L2 |
L1/L5 |
L1/L2 |
L1/L2/L5 |
L1/L2 |
L1 |
| GLONASS |
L1/L2 |
L1 |
L1/L2/L3 |
L1 |
L1/L2 |
L1/L2/L3 |
L1/L2 |
L1 |
| BDS |
B1I/B2I
B1C/B2b |
B1I/B1C/B2a |
B1I/B1C/B2b |
B1I/B1C/B2a |
B1/B2/B3 |
B1/B2/B3 |
B1/B2/B3 |
B1 |
| GALILEO |
E1/E5b |
E1/E5a |
E1/E5b |
E1/E5a |
- |
E1/E5a/E5b/E6 |
E1 |
E1 |
| QZSS |
- |
- |
- |
- |
- |
L1/L2/L5 |
L1/L2 |
L1 |
| IRNSS |
- |
- |
- |
- |
- |
L5 |
- |
- |
| SBAS |
- |
- |
- |
- |
- |
L1/L5 |
L1 |
- |
| L-Band |
|
|
|
|
✓ |
✓ |
✓ |
|
| Polarisation |
RHCP |
RHCP |
RHCP |
RHCP |
RHCP |
RHCP |
RHCP |
RHCP |
| Peak Gain |
4.5 dBi |
4.5 dBi |
4 dBi |
4 dBi |
5.5 dBi |
2.5 dBi |
2.5 dBi |
4.5 dBi |
| LNA Gain |
L1: 28±2dB
L2: 30±2dB |
28-30±2 dB |
33±2 dB |
33±2 dB |
40±2 dB |
36±2 dB |
36±2 dB |
28±2 dB |
| Noise Figure |
≤ 2 dB |
≤ 2 dB |
≤ 2 dB |
≤ 2 dB |
≤ 2 dB |
≤ 2 dB |
≤ 2 dB |
≤ 2 dB |
| VSWR |
≤ 2.0 |
≤ 2.0 |
≤ 2.0 |
≤ 2.0 |
≤ 2.0 |
≤ 2.0 |
≤ 2.0 |
≤ 2.0 |
| Axial Ratio |
≤ 3 dB |
≤ 3 dB |
≤ 3 dB |
≤ 3 dB |
≤ 3 dB |
≤ 3 dB |
≤ 3 dB |
≤ 3 dB |
| Group Delay |
≤ 5 ns |
≤ 5 ns |
≤ 5 ns |
≤ 5 ns |
≤ 5 ns |
≤ 5 ns |
≤ 5 ns |
- |
| Impédance |
50Ω |
50Ω |
50Ω |
50Ω |
50Ω |
50Ω |
50Ω |
50Ω |
| Alimentation |
+3.3 à +12 VDC |
+3.3 à +12 VDC |
+3 à +12 VDC |
+3 à +12 VDC |
+3.3 à +12 VDC |
+3.3 à +12 VDC |
+3.3 à +12 VDC |
+3.3 à +12 VDC |
| ≤ 45 mA |
≤ 45 mA |
≤ 50 mA |
≤ 50 mA |
≤ 45 mA |
≤ 55 mA |
≤ 45 mA |
13 mA (typ.) |
| Dimensions |
Ф90 × 21.8 mm |
Ф90 × 21.8 mm |
64 × 64 × 13.4 mm |
64 × 64 × 13.4 mm |
Ф122 × 17.5 mm |
Ф60 × 16.7 mm |
Ф60 × 16.7 mm |
Ф56 × 10.6 mm |
| Poids |
- |
- |
≤ 90 g |
≤ 90 g |
- |
≤ 60 g |
≤ 60 g |
≤ 50 g |
| Connecteur |
SMA-J |
SMA-J |
MMCX-JW |
MMCX-JW |
MCX-C-JW1.5 |
MCX-C-JW1.5 |
MMCX |
MCX-JW |
| Température op. |
-40°C à +85°C |
-40°C à +85°C |
-40°C à +85°C |
-40°C à +85°C |
-40°C à +85°C |
-40°C à +85°C |
-40°C à +85°C |
-40°C à +85°C |
| Température stock. |
-55°C à +85°C |
-55°C à +85°C |
-55°C à +85°C |
-55°C à +85°C |
-55°C à +70°C |
-55°C à +85°C |
-55°C à +85°C |
-55°C à +85°C |
| Humidité |
95% sans cond. |
95% sans cond. |
95% sans cond. |
95% sans cond. |
95% sans cond. |
95% sans cond. |
95% sans cond. |
95% sans cond. |
