Antennes Harxon Aviation

Prix sur demande.

Les antennes Aviation Harxon sont conçues pour les applications aéronautiques : drones professionnels, UAV, aéronefs légers et plateformes embarquées exigeant une réception GNSS multi-constellations fiable. Compactes (¢90 mm circulaire ou format rectangulaire), légères (130 à 150 g) et conformes IP67, elles couvrent GPS, GLONASS, Galileo, BeiDou, QZSS, SBAS et L-Band selon les modèles. Conformité CE, FCC, RoHS et REACH ; le modèle HX-CA7607A bénéficie également de la qualification NGS.

CIRCULAR AVIATION ANTENNAS - Tableau comparatif
Référence	Fréquences	Dimensions (mm)	Poids (g)	Photo
HX-CAX601A Fiche PDF	GPS L1/L2/L5 - GLONASS L1/L2/L3 BDS B1/B2/B3 - GALILEO E1/E5a/E5b/E6 QZSS L1/L2/L5/L6 - IRNSS L5 - SBAS L1/L5 - L-Band	Ф90*27.5	≤ 150
HX-CA7607A Fiche PDF	GPS L1/L2 - GLONASS L1/L2 BDS B1/B2/B3 - GALILEO E1 QZSS L1/L2 - SBAS L1	Ф90*27.5	≤ 150
HX-CA3603A Fiche PDF	GPS L1 - GLONASS L1 BDS B1 - GALILEO E1	Ф90*36.3	≤ 130

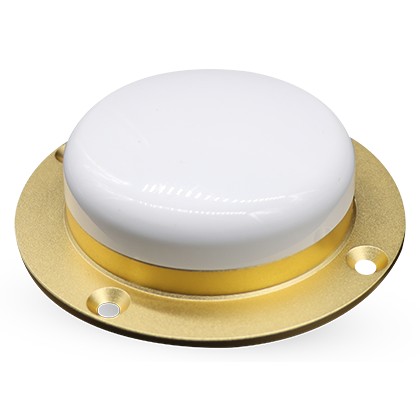

HX-CA7603A Fiche PDF	GPS L1/L2 - GLONASS L1/L2 BDS B1/B2/B3 - GALILEO E1 QZSS L1/L2 - SBAS L1	Ф90*27.5	≤ 150

RECTANGLE AVIATION ANTENNA
Référence	Fréquences	Dimensions (mm)	Poids (g)	Photo

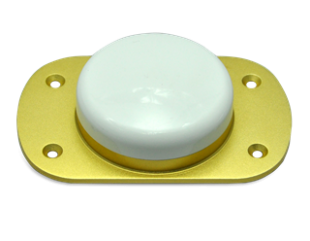

HX-CA7606A Fiche PDF	GPS L1/L2 - GLONASS L1/L2 BDS B1/B2/B3 - GALILEO E1 QZSS L1/L2 - SBAS L1	115*71.8*41.9	≤ 150

AVIATION GNSS	HX-CAX601A Fiche PDF	HX-CA7607A Fiche PDF	HX-CA7606A Fiche PDF	HX-CA3603A Fiche PDF	HX-CA7603A Fiche PDF
GPS	L1/L2/L5	L1/L2	L1/L2	L1	L1/L2
GLONASS	L1/L2/L3	L1/L2	L1/L2	L1	L1/L2
BDS	B1/B2/B3	B1/B2/B3	B1/B2/B3	B1	B1/B2/B3
GALILEO	E1/E5a/E5b/E6	E1	E1	E1	E1
QZSS	L1/L2/L5/L6	L1/L2	L1/L2		L1/L2
IRNSS	L5
SBAS	L1/L5	L1	L1		L1
L-Band	✓
Polarisation	RHCP	RHCP	RHCP	RHCP	RHCP
Impédance	50Ω	50Ω	50Ω	50Ω	50Ω
Axial Ratio	≤ 3 dB	≤ 3 dB	≤ 3 dB	≤ 3 dB	≤ 3 dB
Peak Gain	3 dBi (1164-1300) 4 dBi (1525-1615)	3 dBi (1164-1278) 4 dBi (1520-1615)	3 dBi (1164-1278) 4 dBi (1520-1615)	3 dBi (1164-1300) 4 dBi (1525-1615)	3 dBi (1164-1278) 4 dBi (1520-1615)
LNA Gain	36 dB (typ.)	36 dB (typ.)	36 dB (typ.)	36±2 dB (typ.)	36 dB (typ.)
Noise Figure	≤ 2 dB	≤ 2 dB	≤ 2 dB	≤ 2 dB	≤ 2 dB
VSWR	≤ 2.0	≤ 2.0	≤ 2.0	≤ 2.0	≤ 2.0
Group Delay	< 5 ns	< 5 ns	< 5 ns	< 5 ns	< 5 ns
Alimentation	+3.3 à +12 VDC	+3.3 à +12 VDC	+3.3 à +12 VDC	+3.3 à +12 VDC	+3.3 à +12 VDC
	45 mA (max)	45 mA (max)	45 mA (max)	35 mA (max)	45 mA (max)
Dimensions	Ф90 × 27.5 mm	Ф90 × 27.5 mm	115 × 71.8 × 41.9 mm	Ф90 × 36.3 mm	Ф90 × 27.5 mm
Poids	≤ 150 g	≤ 150 g	≤ 150 g	≤ 130 g	≤ 150 g
Connecteur	TNC Femelle	TNC Femelle	TNC Femelle	SMA Femelle	SMA Femelle
Montage	4 vis M4	4 vis M4	4 vis M4	4 vis M4	4 vis M4
Température op.	-40°C à +85°C	-40°C à +85°C	-40°C à +85°C	-40°C à +85°C	-40°C à +85°C
Température stock.	-55°C à +85°C	-55°C à +85°C	-55°C à +85°C	-55°C à +85°C	-55°C à +85°C
Humidité	95% sans condensation	95% sans condensation	95% sans condensation	95% sans condensation	95% sans condensation
IP Rating	IP67	IP67	IP67	IP67	IP67
Conformité	CE, FCC, RoHS, REACH	NGS, CE, FCC, RoHS, REACH	CE, FCC, RoHS, REACH	CE, FCC, RoHS, REACH	CE, FCC, RoHS, REACH
