Antennes Harxon Ruggedized

Prix sur demande.

Les antennes Harxon Ruggedized sont conçues pour les environnements les plus exigeants : applications militaires, défense, plateformes mobiles et conditions opérationnelles extrêmes (chocs, vibrations, poussière, humidité, brouillard salin). Intégrées dans un boîtier durci avec embase métallique, elles offrent une précision millimétrique multi-constellations (GPS / GLONASS / Galileo / BeiDou) tout en assurant une étanchéité IP67 / IP69K et une résistance aux chocs jusqu'à 75 G. Elles s'adressent aux applications nécessitant fiabilité et robustesse maximales.

RUGGEDIZED GNSS ANTENNAS - Tableau comparatif
Référence	Fréquences	Dimensions (mm)	Poids (g)	Photo

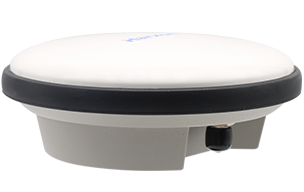

HX-CVX606A	GPS L1/L2/L5 - GLONASS L1/L2/L3 BDS B1/B2/B3 - GALILEO E1/E5a/E5b/E6 QZSS L1/L2/L5/L6 - IRNSS L5 - SBAS L1/L5 - L-Band	Ф150*57.3	≤ 800

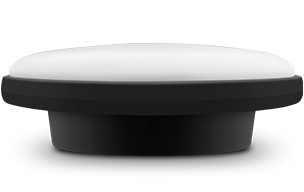

HX-CVX600A	GPS L1/L2/L5 - GLONASS L1/L2/L3 BDS B1/B2/B3 - GALILEO E1/E5a/E5b/E6 QZSS L1/L2/L5/L6 - IRNSS L5 - SBAS L1/L5 - L-Band	Ф150*53	≤ 650

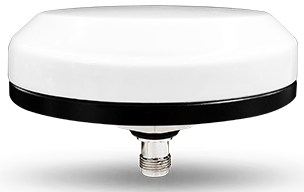

HX-CVX603A	GPS L1/L2/L5 - GLONASS L1/L2/L3 BDS B1/B2/B3 - GALILEO E1/E5a/E5b/E6 QZSS L1/L2/L3/L6 - IRNSS L5 - SBAS L1/L5 - L-Band	Ф90.6*26	≤ 250

RUGGEDIZED GNSS	HX-CVX606A	HX-CVX600A	HX-CVX603A
GPS	L1/L2/L5	L1/L2/L5	L1/L2/L5
GLONASS	L1/L2/L3	L1/L2/L3	L1/L2/L3
BDS	B1/B2/B3	B1/B2/B3	B1/B2/B3
GALILEO	E1/E5a/E5b/E6	E1/E5a/E5b/E6	E1/E5a/E5b/E6
QZSS	L1/L2/L5/L6	L1/L2/L5/L6	L1/L2/L3/L6
IRNSS	L5	L5	L5
SBAS	L1/L5	L1/L5	L1/L5
L-Band	✓	✓	✓
Polarisation	RHCP	RHCP	RHCP
Impédance	50Ω	50Ω	50Ω
Axial Ratio	≤ 3 dB	≤ 3 dB	≤ 3 dB
Gain Zenith	5.5 dBi	5.5 dBi	4.0 dBi
LNA Gain	40±2 dB	40±2 dB	40±2 dB
Noise Figure	≤ 2 dB	≤ 2 dB	≤ 2 dB
VSWR	≤ 2.0	≤ 2.0	≤ 2.0
Group Delay	≤ 5 ns	≤ 5 ns	≤ 5 ns
Alimentation	+3.3 à +18 VDC	+3.3 à +18 VDC	+3.3 à +16 VDC
	≤ 45 mA	≤ 45 mA	≤ 45 mA
Dimensions	Ф150 × 57.3 mm	Ф150 × 53 mm	Ф90.6 × 26 mm
Poids	≤ 800 g	≤ 650 g	≤ 250 g
Connecteur	TNC-K	TNC-K	TNC-K
Montage	5/8"-11 ou vis M8	5/8"-11 ou 4 vis M8	Vis M18
Température op.	-50°C à +85°C	-40°C à +85°C	-40°C à +85°C
Température stock.	-55°C à +85°C	-55°C à +85°C	-55°C à +85°C
Humidité	95% sans condensation	95% sans condensation	95% sans condensation
IP Rating	IP67 / IP69K	IP67 / IP69K	IP67
Vibration	9.8 gRMS 24-2000 Hz	9.8 gRMS 24-2000 Hz	-
Chocs	75 G, 6 ms 3 axes	75 G, 6 ms 3 axes	-
Brouillard salin	96 h	96 h (5%, 35°C)	-
EMC RF Statique	8 kV contact 15 kV air	8 kV contact 15 kV air	8 kV contact 15 kV air
Conformité	CE, FCC, RoHS	CE, FCC, RoHS	CE, FCC, RoHS
