Le Septentrio mosaic-G5 P3™ est un module GNSS multi-fréquence avancé en boîtier ultra-compact faible consommation. Il offre un positionnement haute précision idéal pour la navigation autonome. Avec la technologie GNSS+ pour résilience et fiabilité, Septentrio établit une référence de performance dans le positionnement GNSS grand public.
Latence faible et prévisible pour systèmes de contrôle stables. Facile à intégrer, compatible avec autopilotes open-source populaires. Idéal pour drones, robots, systèmes autonomes et dispositifs à espace restreint nécessitant précision et fiabilité élevées.

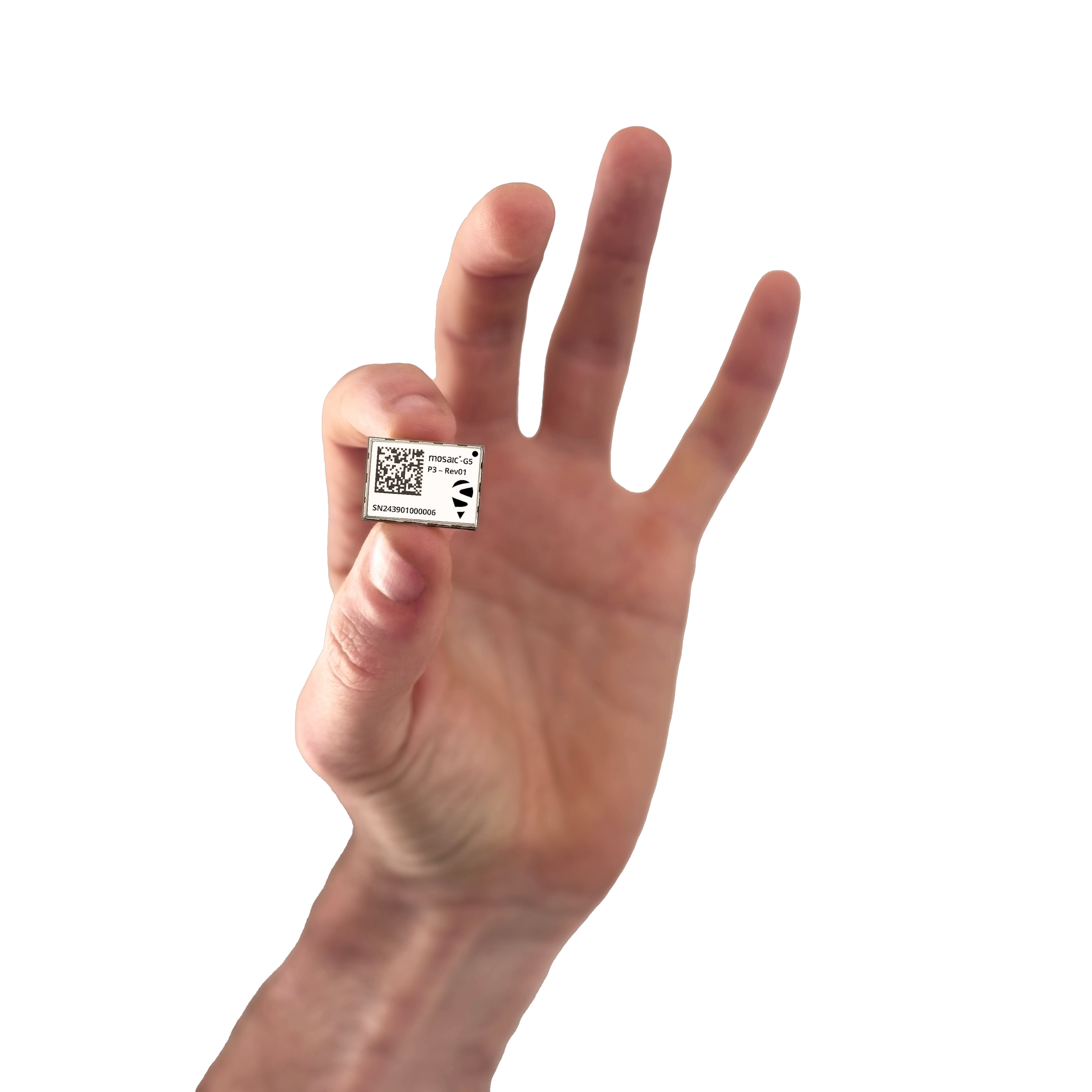

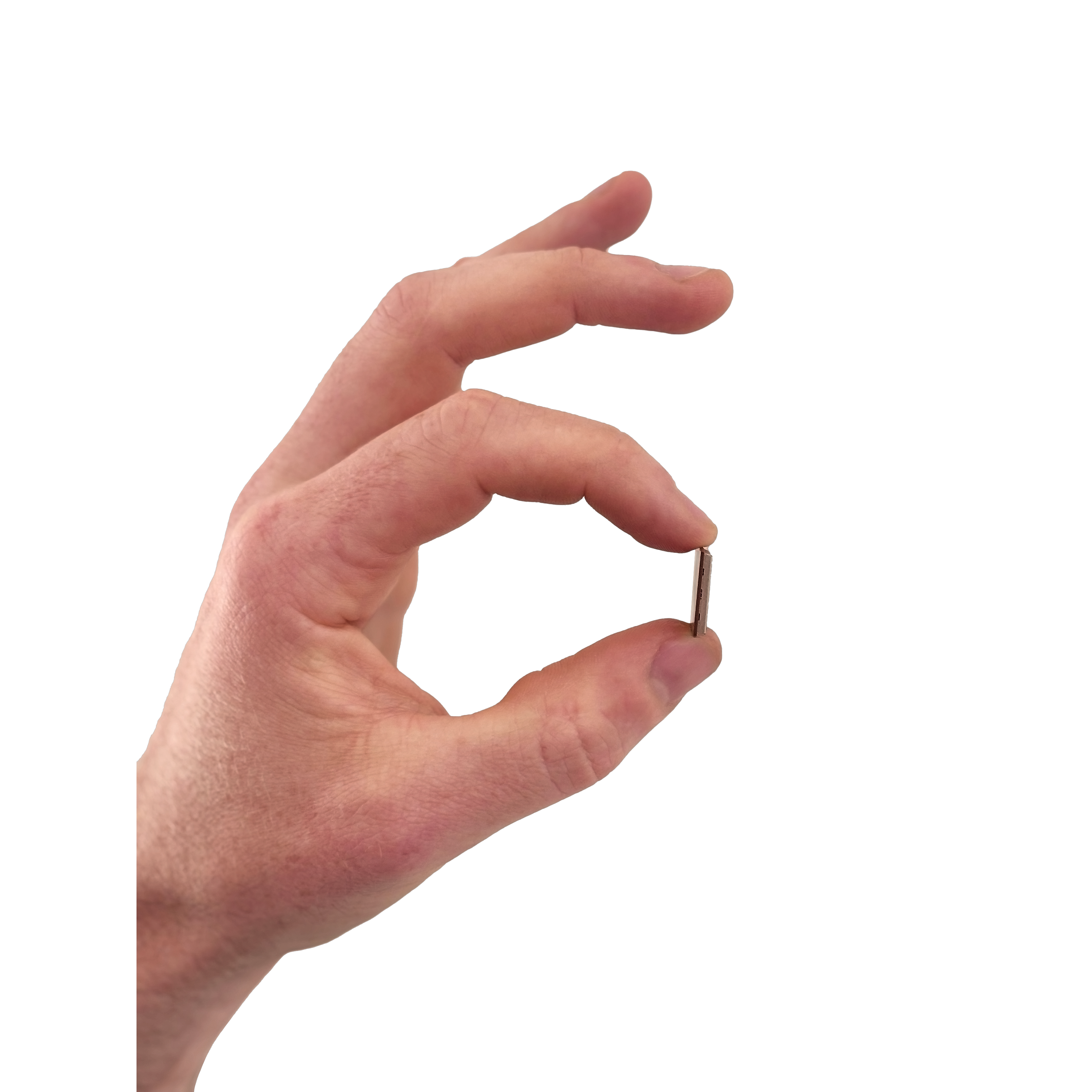

Avec seulement 22.8 x 16.4 mm et un poids de 2.2 g, le mosaic-G5 P3™ offre une consommation électrique ultra-faible leader du marché. Il fournit des données brutes complètes avec mesures de positionnement (P3 uniquement) et compatibilité service de positionnement Galileo HAS1. Idéal pour drones, robots, systèmes autonomes et dispositifs à espace restreint nécessitant un positionnement précis avec un haut degré de fiabilité.
Le mosaic-G5 P3™ présente un rapport taille/puissance/performance remarquable avec ses dimensions de seulement 22.8 x 16.4 mm et un poids de 2.2 g.
Le module récepteur GNSS mosaic-G5 P3™ fournit un positionnement RTK avec une consommation électrique très faible. Il offre des données brutes complètes avec mesures de positionnement et compatibilité service de positionnement Galileo HAS1.
1 Fonctionnalité évolutive qui sera déployée par mises à jour logicielles régulières
Le mosaic-G5 P3™ est un récepteur quad-bande qui utilise toutes les constellations GNSS visibles et leurs signaux pour une disponibilité optimale, même dans les environnements difficiles où la vue du ciel peut être partiellement obstruée.
Il utilise tous les signaux des constellations GPS/QZSS (rouge), BeiDou (orange), GALILEO (bleu clair) et GLONASS (bleu foncé). Le signal QZSS L6 CLAS sera ajouté via mises à jour logicielles (violet).
Les modules mosaic-G5 P3™ et mosaic-G5 P3H™ sont conçus pour les lignes d'assemblage automatisées haute cadence et disposent d'un ensemble complet d'interfaces. Toutes les interfaces, commandes et messages de données sont entièrement documentés. La suite logicielle RxTools permet une configuration et une analyse pratique du récepteur.
Ce récepteur GNSS inclut une interface utilisateur intuitive pour un fonctionnement et une surveillance faciles vous permettant de contrôler le récepteur et d'analyser ses données. Cette interface offre également des indicateurs de qualité faciles à lire, idéaux pour surveiller le fonctionnement du récepteur GNSS pendant le travail en cours. Toutes les interfaces, commandes et messages de données sont entièrement documentés. La suite logicielle RxTools permet une configuration et une analyse pratique du récepteur.
Les technologies GNSS+ de Septentrio garantissent précision et fiabilité dans les conditions les plus difficiles. Elles incluent :
Toutes les spécifications sont sujettes à modification sans préavis. Les performances peuvent varier selon les conditions d'utilisation et l'environnement.
Les images et illustrations sont fournies à titre indicatif uniquement et peuvent ne pas refléter exactement le produit livré.
Technologie GNSS | |
| Canaux matériels | 789 canaux matériels pour le suivi simultané de tous les signaux satellites visibles supportés |
| GPS | L1C/A, L1C, L2C, L2PY, L5 |
| GLONASS | L1CA, L2CA, L2P, L3 CDMA |
| Beidou | B1I, B1C, B2a, B2I, B2b, B3I |
| Galileo | E1, E5a, E5b, E6 |
| QZSS8 | L1C/A, L1 C/B, L2C, L5, L6 |
| Cap GNSS | P3H uniquement |
| Service Haute Précision Galileo (HAS)1 | Oui |
| Galileo OSNMA | Oui |
| Données de mesure brutes complètes | P3 uniquement |
| RTK 5 constellations | Rover |
Technologies GNSS+ brevetées Septentrio | |
| AIM+ | Fonctionnalité avancée avec détection de brouillage et usurpation, atténuation automatique des interférences |
| APME+ | Estimateur a posteriori des multi-trajets pour l'atténuation des multi-trajets de code et de phase |
| LOCK+ | Robustesse de suivi supérieure en cas de chocs mécaniques ou vibrations importantes |
| IONO+ | Offre une protection avancée contre les perturbations ionosphériques |
| RAIM+ | Surveillance autonome de l'intégrité du récepteur |
Protocoles | |
| Format Binaire Septentrio (SBF) | Oui |
| NMEA 0183, v2.3, v3.03, V4.0 | Oui |
| Entrée RTCM v3.x (MSM inclus) | Oui |
Interfaces | |
| UART | 2 UART (LVTTL, jusqu'à 4 Mbps) |
| Périphérique USB | 2.0, HS jusqu'à 480 Mbps |
| GPIO | 2 GPIO programmables par l'utilisateur |
| Sortie PPS | 2 sorties PPS configurables |
| Marqueurs d'événements | 2 |
Performances RTK2,3,4 | |
| Précision horizontale | 0.6 cm + 0.5 ppm |
| Précision verticale | 1 cm + 1 ppm |
| Temps d'initialisation | 7 s |
Précision des autres modes de positionnement2,3 | |
| Autonome (H x V) | 1.2 m x 1.9 m |
| DGNSS (H x V) | 0.4 m x 0.7 m |
Autres performances | |
| Précision de vitesse | 0.03 m/s |
| Position | 20 Hz |
| Measurements only | 20 Hz |
| Latence5 | <10 ms |
Précision temporelle | |
| Sortie PPS | 1.4 ns |
| Précision d'événement | <3 ns |
Temps jusqu'au premier fix | |
| Démarrage à froid6 | < 35 s |
| Démarrage à chaud7 | < 10 s |
| Réacquisition | 1 s |
Performances de suivi (seuil C/N0) | |
| Suivi | 20 dB-Hz |
| Acquisition | 30 dB-Hz |
Boîtier | |
| Type | SMT solderable land grid array |
| Dimensions | 22.8 x 16.4 x 2.4 mm |
| Poids | 2.2 g |
Caractéristiques électriques | |
| Plage de préamplification d'antenne | 15-50 dB SA 15-35 dB DA |
| Tension de polarisation d'antenne | 3.0-5.5 V Limiteur de courant intégré (150 mA) |
| Tension d'entrée | 3.3 VDC |
| Consommation P3 (typique) | 0.44 W |
| Consommation P3 (maximum) | 0.57 W |
| Consommation P3H double antenne (typique) | 0.6 W |
| Consommation P3H double antenne (maximum) | 0.785 W |
Environnement | |
| Température de fonctionnement | -40 à 85° C / -40 à 185° F |
| Température de stockage | -55 à 85° C / -67 à 185° F |
| Humidité | 5% - 95% (sans condensation) |
| Vibration | IEC 60721-3-5 Profil 5M3, MIL-STD-810H 514.8 - Category 4, MIL-STD-810H 516.8 - Procedure I |
| Certification | CE, FCC, RoHS, WEEE, ISED |
Notes :
1 Fonctionnalité évolutive qui sera déployée par mises à jour logicielles régulières
2 Conditions de ciel dégagé
3 Niveaux RMS
4 Ligne de base < 40 km
5 99.9%
6 Aucune information disponible (pas d'almanach, pas de position approximative)
7 Éphémérides et position approximative connues
8 Sera déployé via mises à jour logicielles
Réf. MOSAIC-G5-P3
Le module mosaic-G5 P3 est livré avec :
