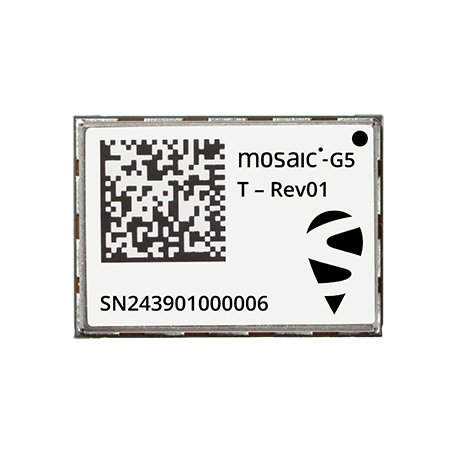

Le Septentrio mosaic-G5 T™ est un module GNSS timing ultra-compact (22.8 x 16.4 mm, 2.2g) multi-bande offrant une précision nano-seconde. Avec technologie AIM+ Premium anti-brouillage, support OSNMA et Galileo HAS, consommation ultra-faible (0.44W). Idéal pour télécommunications 5G, data centers, infrastructures critiques nécessitant synchronisation et timing résilients en environnements difficiles.
déal pour télécommunications, synchronisation réseau, data centers, stations de base 5G, infrastructures de temps précis et applications critiques nécessitant timing fiable et résilient en environnements difficiles.
Le Septentrio mosaic-G5 T™ est un module récepteur GNSS timing compact et faible consommation avec capacité multi-bande et multi-fréquence. Conçu pour les infrastructures critiques et autres applications où timing précis et résilient est essentiel, il garantit sécurité maximale et disponibilité continue. Il suit toutes les constellations GNSS (Global Navigation Satellite System) et supporte les signaux actuels et futurs. Avec un ensemble polyvalent d'interfaces et la technologie avancée d'atténuation des interférences AIM+ de Septentrio, le mosaic-G5 T™ offre précision et fiabilité leaders du marché dans un format ultra-compact.
Avec seulement 22.8 x 16.4 mm, le mosaic-G5 T™ offre un rapport taille/performance inégalé. Il fournit une solution haute précision pour synchronisation temporelle et fréquentielle dans des conditions difficiles comme durant brouillage ou usurpation GNSS. Il offre résilience inégalée grâce à ses capacités multi-constellation multi-fréquence et à la technologie AIM+. Il permet un timing précis haute résolution grâce à des impulsions PPS fiables et dispose d'un support d'entrée horloge et fréquence pour une synchronisation transparente. Le mosaic-G5 T™ est prêt à supporter Galileo HAS1 et conçu pour rester agnostique envers d'autres services de correction pouvant améliorer la précision du timing.
Le module mosaic-G5 T™ est conçu pour les lignes d'assemblage automatisées haute cadence. Toutes les interfaces, commandes et messages de données sont entièrement documentés. La suite logicielle RxTools permet une configuration et une analyse pratiques du récepteur.
Le module timing mosaic-G5 T™ présente une consommation électrique très faible.
L'ensemble d'outils GNSS+ de Septentrio permet précision et fiabilité dans les conditions les plus difficiles, vous permettant de mener à bien vos projets avec haute qualité et efficacité. L'ensemble d'outils GNSS+ de ce récepteur inclut :
1 Fonctionnalité évolutive qui sera déployée par mises à jour logicielles régulières
Technologie GNSS |
|
| Canaux matériels | 789 canaux matériels pour le suivi simultané de tous les signaux satellites visibles supportés |
| GPS | L1C/A, L1C, L2C, L2PY, L5 |
| GLONASS | L1CA, L2CA, L2P, L3 CDMA |
| Beidou | B1I, B1C, B2a, B2b, B2I, B3 |
| Galileo | E1, E5a, E5b, E6 |
| QZSS | L1C/A, L1 C/B, L2C, L5 |
| Navic | L5 |
| SBAS1 | EGNOS, WAAS, GAGAN, MSAS |
| Bande L sur module | Oui |
| Service Haute Précision Galileo (HAS)1,2 | Oui |
| Galileo OSNMA1 | Oui |
Technologies GNSS+ brevetées Septentrio |
|
| AIM+ Premium | Fonctionnalité AIM+ Premium avec protection renforcée anti-brouillage et anti-usurpation offrant résilience supérieure en bande étroite et large bande ainsi qu'authentification OSNMA dans les environnements RF exigeants |
| APME+ | Estimateur a posteriori des multi-trajets pour l'atténuation des multi-trajets de code et de phase |
| LOCK+ | Robustesse de suivi supérieure en cas de chocs mécaniques ou vibrations importantes |
| IONO+ | Protection complète offrant une protection avancée contre les perturbations ionosphériques des signaux GNSS |
| RAIM+ | Surveillance autonome de l'intégrité du récepteur et rapport d'erreur fiable |
Protocoles |
|
| Format Binaire Septentrio (SBF) | Oui |
| NMEA 0183 v3.03, V4.0 | Oui |
Interfaces |
|
| UART | 2 UART (LVTTL, jusqu'à 4 Mbps) |
| Périphérique USB | 2.0, HS jusqu'à 480 Mbps |
| GPIO programmables par l'utilisateur | 2 |
| Sorties PPS configurables | 2 |
| Marqueurs d'événements | 2 |
| Entrée de synchronisation d'horloge | Oui |
| Entrée de synchronisation de fréquence | 10 MHz |
Précision temporelle |
|
| Résolution PPS | 1.4 ns |
| Précision d'événement | < 3 ns |
Précision des modes de positionnement3,4 |
|
| Autonome | Horizontal : 1.2 m Vertical : 0.9 m |
| SBAS1,2 | Horizontal : 0.6 m Vertical : 0.8 m |
Autres performances |
|
| Précision de vitesse | 3 cm/s |
| Taux de mise à jour maximum | Position : 5 Hz |
| Latence5 | < 10 ms |
Temps jusqu'au premier fix |
|
| Démarrage à froid6 | < 35 s |
| Démarrage à chaud7 | < 10 s |
| Réacquisition | 1 s |
Performances de suivi (seuil C/N0) |
|
| Suivi | 20 dB-Hz |
| Acquisition | 30 dB-Hz |
Boîtier |
|
| Type | SMT solderable land grid array |
| Dimensions | 22.8 x 16.4 x 2.4 mm |
| Poids | 2.2 g |
Caractéristiques électriques |
|
| Plage de préamplification d'antenne | 15-50 dB |
| Tension de polarisation d'antenne | 3.0-5.5 V (Limiteur de courant intégré 150 mA) |
| Tension d'entrée | 3.3 VDC |
| Consommation électrique | Typique : 0.44 W Maximum : 0.67 W |
Environnement |
|
| Température de fonctionnement | -40 à 85° C / -40 à 185° F |
| Température de stockage | -55 à 85° C / -67 à 185° F |
| Humidité | 5% - 95% (sans condensation) |
| Vibration | IEC 60721-3-5 Profil 5M3 MIL-STD-810H 514.8 – Catégorie 4 MIL-STD-810H 516.8 – Procédure I |
| Certification | CE, FCC, RoHS, WEEE |
Notes :
1 Fonctionnalité évolutive qui sera déployée par mises à jour logicielles régulières
2 Positionnement statique uniquement
3 Conditions de ciel dégagé
4 Niveaux RMS
5 99.9%
6 Aucune information disponible (pas d'almanach, pas de position approximative)
7 Éphémérides et position approximative connues
Réf. MOSAIC-G5-T
Le module mosaic-G5 T est livré avec :
